Zomaar even maar leuk om te zien en voor hen die dat niet wisten een voorbeeld hoe het in elkaar steekt betreffende de kleurscheiding die plaats vind in een kleuren camera in dit geval betreft het een broadcast tv camera die in de vroegere jaren waren voorzien van opnamebuizen en in een later stadium werd vervangen door licht gevoelige chips.

Bij consumenten camera's was dat slechts een buisje, later een chip maar bij de professionele camera's waren dat er veelal 3, voor elke basiskleur een.

Ik heb vele broadcast camera's en heb ook wel eens een ''wrak'' gesloopt om het optisch blok in de vitrine te kunnen leggen waarvan hieronder zowel een buizenblok als een CCD blok afgebeeld.

Allereerst heb ik een collage gemaakt hoe de kleurscheiding plaats vind in het prismablok.

[image]

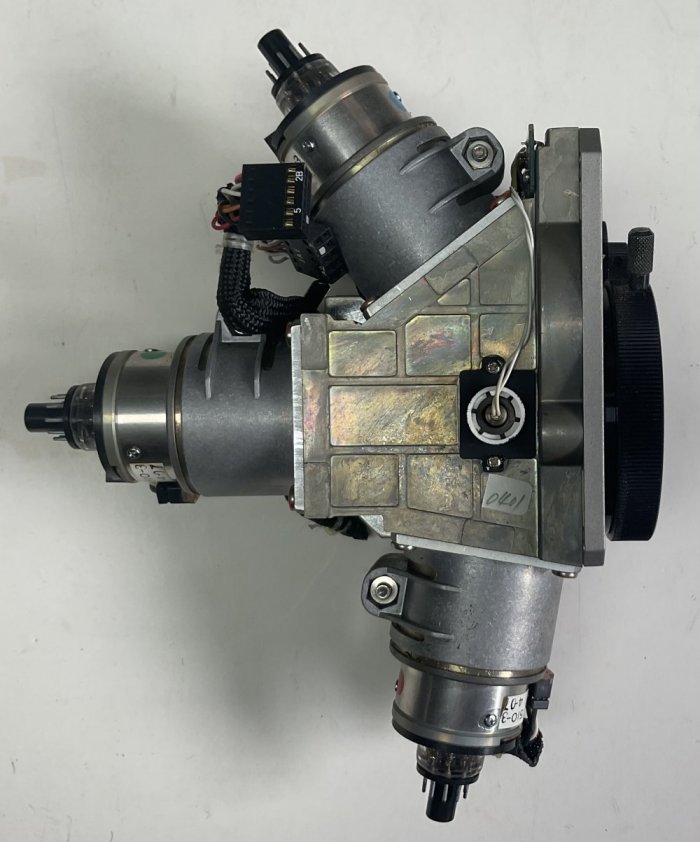

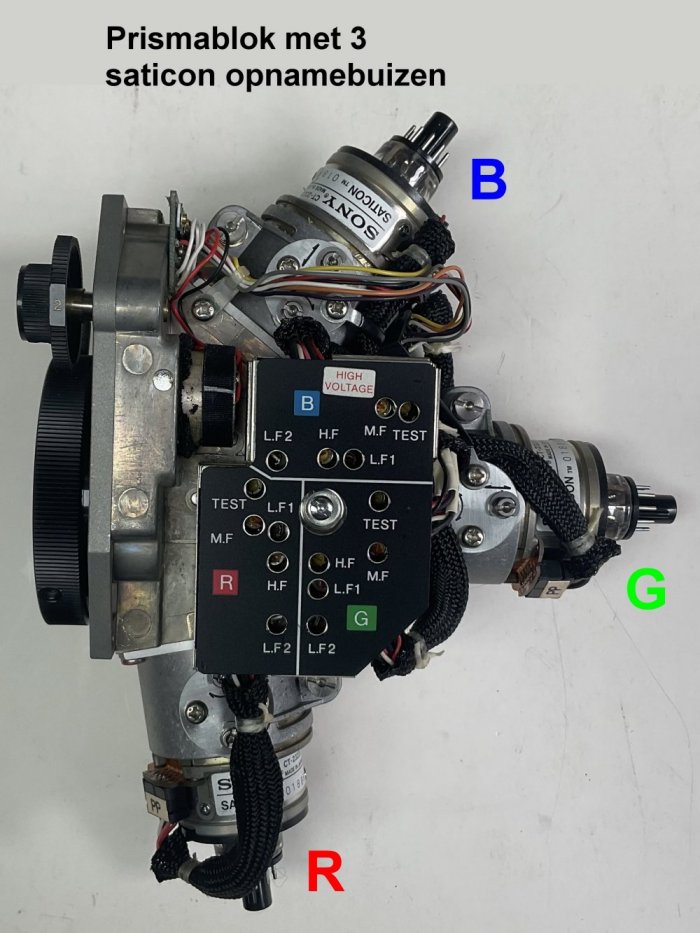

Hieronder is het blok te zien uit een oude buizencamera van SONY voorzien van 3 stuks SATICON opnamebuizen.

[image]
Compleet blok met prisma en filters, buizen met daar omheen de afbuigspoelen, per buis zijn dat er ook weer 3 namelijk voor Raster, lijn en focussering. Een schitterend stukje techniek wat pronkt in mijn vitrine.

[image]
Het zelfde blok vanaf de rechterkant.

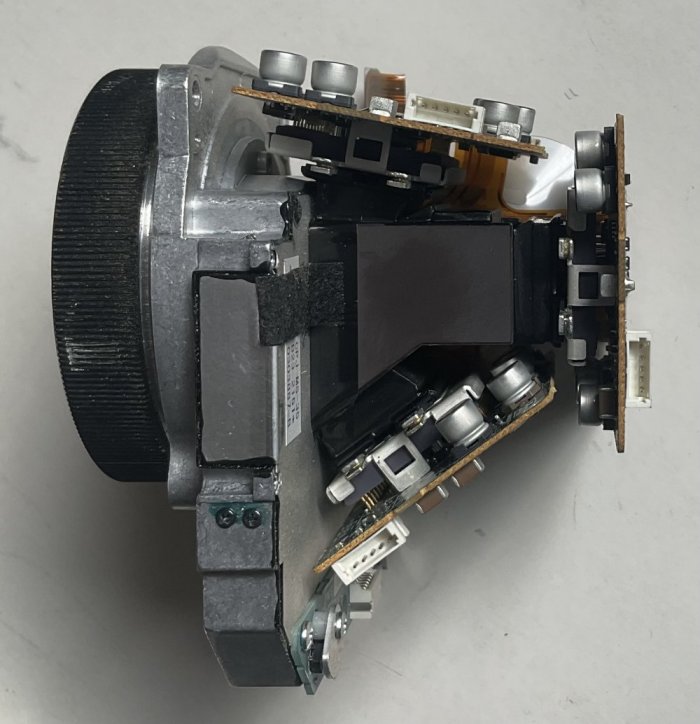

Hieronder een blok voorzien van 3 lichtgevoelige CCD chips.

[image]
Niet alleen veel compacter maar enorm verschil in gewicht.

Hieronder laat ik zonlicht vallen in een kaal prismablok en mooi te zien hoe het witte opgevangen licht uiteen valt in de basiskleuren voor licht ROOD GROEN en BLAUW.

[image]
Op de foto niet zuiver door invallend vals licht.

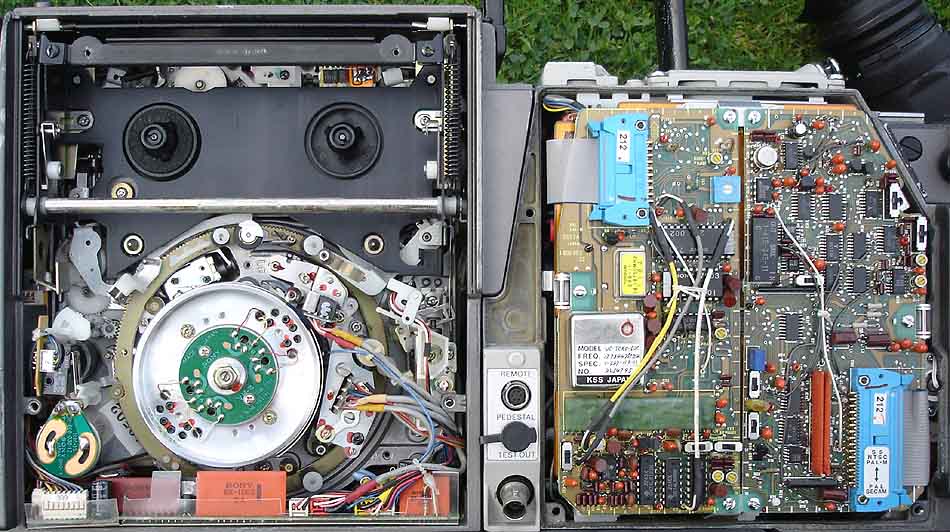

Ja, en wat er aan elektronica komt kijken bij een camera is ook niet mis, onder afgebeeld uit een SONY 3 buizen camera.

[image]
Allemaal modulaire steekprinten of als deurtje weg draaibaar voor service vriendelijkheid iets wat in de consumenten elektronica ondenkbaar is.

Dit allemaal zomaar even maar vond het wel aardig om te laten zien, weer eens wat anders of het forum.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

231 keer gelezen

Hans,

Mooi dat je dit met ons deelt.
Prachtig om dit vernuft te zien.
En, allemaal nog zonder software enzo......
Net als de maanlandingen uit het pre-excel tijdperk.

Bedankt,

Henk Waardenburg

Reageer op dit bericht

137 keer gelezen

Hans,

Mooi dat je dit met ons deelt.
Prachtig om dit vernuft te zien.
En, allemaal nog zonder software enzo......
Net als de maanlandingen uit het pre-excel tijdperk.

Bedankt,

Henk Waardenburg

Er zijn nog meer weetjes:

Kleurentelevisie kan ook de kleuren goud en zilver weergeven.
Kleurentelevisie is één groot (gezichts-)bedrog. De kijker ziet alle kleuren en hij krijgt er maa drie toegezonden..... :-(

LDK3, LDK5, LDK6, Video80, multikabels, triax.....Breda.

Reageer op dit bericht

136 keer gelezen

Kleurentelevisie is één groot (gezichts-)bedrog. De kijker ziet alle kleuren en hij krijgt er maa drie toegezonden.....

Ja, en toch knap hoe ze het hebben uitgevonden om alle kleuren weer op het scherm te krijgen door mengvorm van RGB. Dit zal altijd wel zo blijven ook met alle schermpjes waar men op zit te turen vandaag de dag. Je hebt dan alleen overdracht van 3 (basis) kleuren i.p.v. bij voorbeeld een miljoen.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

104 keer gelezen

Vanwaar dat :-( Henk?

--
Hans van Kampen

Reageer op dit bericht

97 keer gelezen

Vanwaar dat Henk?

Het zijn prof camera modellen.
Ik ben daar begonnen op de meetkamer van de camera fabriek, bij Kees Berkers. Later ben ik naar de prof audio engineering overgegaan aldaar.

Reageer op dit bericht

91 keer gelezen

Is intensiteit verschil en feit dat kleuren dicht bij elkaar zitten.
Ga je met je neus op scherm zitten,zijn de losse puntjes weer zichtbaar.

Beetje ook idee met luidsprekers, ga je voor de hoge tonen zitten, dan is deze dominant.

Is ontstaan uit Natuurkunde en ooit een figuur die wat zat te spelen met stukje glas
en zo het prisma effect ontdekte.

Zelfde verhaal met TV en manier van scannen,
verhaal gaat dat een persoon betrof die met stok in zand wat lijnen zat te tekenen
en zo op idee kwam van de lijnen-scan.

Mooie techniek.

Reageer op dit bericht

89 keer gelezen

Prachtige techniek.
Wist niet dat ze bij CCD ook prisma gebruikt hadden.
Kennelijk toen de CCD's maar 1 kleur beschikbaar?
Of te maken met resolutie, kan ook natuurlijk.
Anders moet je pixels op offeren voor elke kleur op 1 CCD.

Komt er natuurlijk veel scherper plaatje vanaf.
Vast ook de licht gevoeligheid.

Vast de reden ook dat er hele goede heldere lenzen in zitten.

Die 3 buizen optiek, ga er maar aan staan om dat allemaal af te regelen.
Belangrijk , ga maar verzinnen.

De vindingrijkheid boven de evenaar is toch vaak wel van heel andere orde.
We zijn werkelijk bezige bijen.
Tegen over onder de evenaar, die vinden al best lekker met vishengel onder palmboom, ook goed. :-D

Verbaas me altijd over vernuft.
Of nu Camera's is,
Mechanische typmachines/printers
Mechanische computers uit de 19e eeuw.

Gister wat oude computer techniek uit eind jaren 1970 zitten lezen.
Ga maar verzinnen.

Na het vinden van een oplossing komt verbeteringen om de hoek kijken.
Maar begint met het idee, kom er maar eens op.

Paar weken geleden ook weer eens een 3D filmpje op mijn TV gekeken.
ook weer zo'n opvolgend idee na de HDTV 16:9
Idee is niet door gebroken maar is toch bijzondere techniek.
Opnames zijn gezegd ook kostbaarder.
Verschil in geknustelde 3D en ware 3D is ook zichtbaar.

Hopelijk houd de oude TV nog even uit.Staat heden als 2e TV boven.
Philips-37PFL7676

HDTV weet nog dat de 1e 16:9 NOS reportage wagen op de HTS kwam aanrijden, zo uit Duitsland.
Daarna ging die pas naar NOS
De oude leraar, toen al flink over de 70, vond maar niets, ondanks dat hij nog gewerkt had aan 1e kleuren TVs bij Philips.
Zijn slogan "HIDTV zeg Nee.." Vond maar onzin die Hans vd Toght zo groot in beeld te zien.

Enfin prachtige apparatuur in die wagen en dito camera;s
Jammer dat destijds foto's nemen, cq camera standaard op zak hebben een uitzondering nog was.

Ik houd het voorlopig bij de ZW camera en enkele huistuinkeuken spul.
Vanaf jaren vroeg 1970 tot begin 1990 jaren.Stuk of 20.

Reageer op dit bericht

91 keer gelezen

Prachtige techniek.
Wist niet dat ze bij CCD ook prisma gebruikt hadden.
Kennelijk toen de CCD's maar 1 kleur beschikbaar?
Of te maken met resolutie, kan ook natuurlijk.
Anders moet je pixels op offeren voor elke kleur op 1 CCD.

Had wel te maken met de resolutie een chip voor een kleur ipv, een chip voor 3 kleuren.

Komt er natuurlijk veel scherper plaatje vanaf.
Vast ook de licht gevoeligheid.

Zeker en was voor consumenten camera’s onhaalbaar.

Vast de reden ook dat er hele goede heldere lenzen in zitten.

Die 3 buizen optiek, ga er maar aan staan om dat allemaal af te regelen.
Belangrijk , ga maar verzinnen.

Zeker, ik heb een IKEGAMI camera die afgeregeld moet worden en ga dat voorzichtig eens doen.

De vindingrijkheid boven de evenaar is toch vaak wel van heel andere orde.
We zijn werkelijk bezige bijen.
Tegen over onder de evenaar, die vinden al best lekker met vishengel onder palmboom, ook goed.

Ja, en het meeste continent is ook wel boven de evenaar.

Verbaas me altijd over vernuft.
Of nu Camera's is,
Mechanische typmachines/printers
Mechanische computers uit de 19e eeuw.

Gister wat oude computer techniek uit eind jaren 1970 zitten lezen.
Ga maar verzinnen.

Mooie uitvindingen Maurice.

Na het vinden van een oplossing komt verbeteringen om de hoek kijken.
Maar begint met het idee, kom er maar eens op.

Paar weken geleden ook weer eens een 3D filmpje op mijn TV gekeken.
ook weer zo'n opvolgend idee na de HDTV 16:9
Idee is niet door gebroken maar is toch bijzondere techniek.
Opnames zijn gezegd ook kostbaarder.
Verschil in geknustelde 3D en ware 3D is ook zichtbaar.

Hopelijk houd de oude TV nog even uit.Staat heden als 2e TV boven.
Philips-37PFL7676

HDTV weet nog dat de 1e 16:9 NOS reportage wagen op de HTS kwam aanrijden, zo uit Duitsland.
Daarna ging die pas naar NOS
De oude leraar, toen al flink over de 70, vond maar niets, ondanks dat hij nog gewerkt had aan 1e kleuren TVs bij Philips.
Zijn slogan "HIDTV zeg Nee.." Vond maar onzin die Hans vd Toght zo groot in beeld te zien.

Ja, en zo scherp. Ik zag HDTV voor het eerst op de FIRATO ergens jaren 80, een opgenomen ballet uitvoering op HDTV monitor en gewone tv ernaast, wat een verschil toen nog op de beeldbuis.

Enfin prachtige apparatuur in die wagen en dito camera;s
Jammer dat destijds foto's nemen, cq camera standaard op zak hebben een uitzondering nog was.

Inderdaad, geen mobieltje op zak.

Ik houd het voorlopig bij de ZW camera en enkele huistuinkeuken spul.
Vanaf jaren vroeg 1970 tot begin 1990 jaren.Stuk of 20.

Je hebt ook aardig wat Maurice.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

76 keer gelezen

Van de wereldbevolking leeft 90% boven de evenaar.

Reageer op dit bericht

43 keer gelezen

Dank voor deze mooie fotocollages.
Deze camera's bestaan zelfs nu nog!
https://machinevision.nl/cameras/prisma-cameras

Reageer op dit bericht

85 keer gelezen

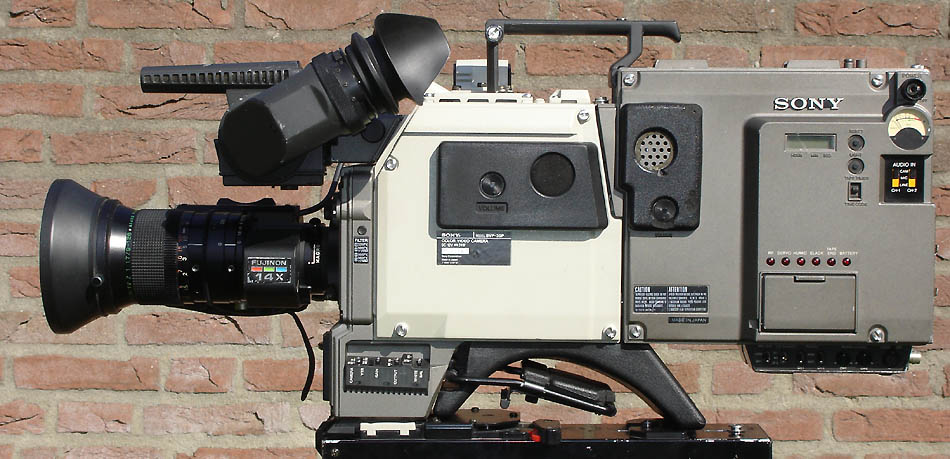

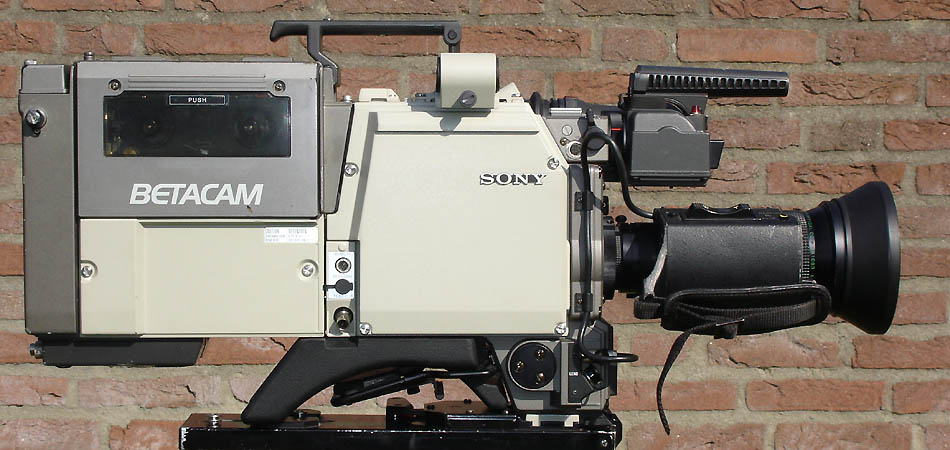

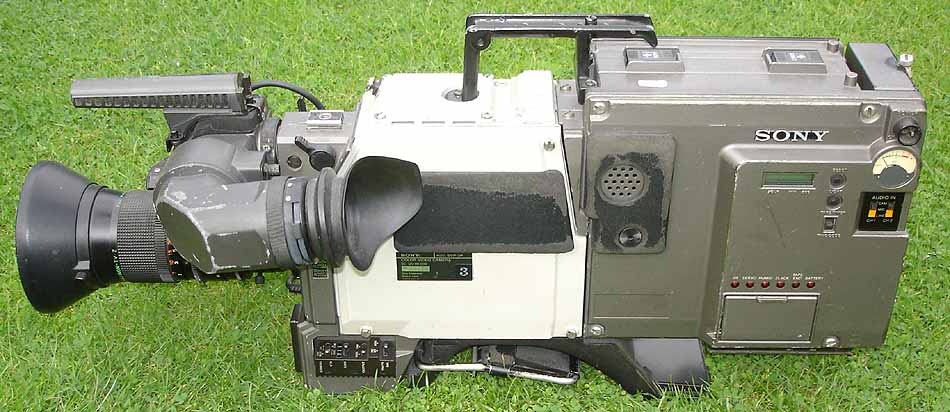

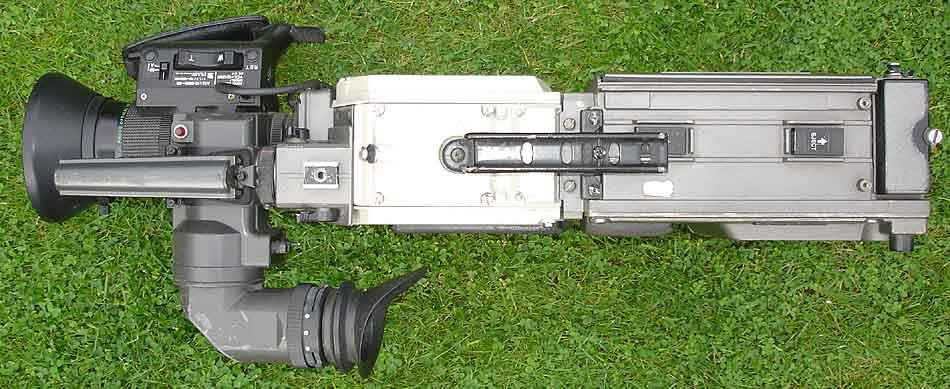

Ook leuk om de camera te zien in originele toestand.
Is een Sony BVP-3P. Compleet met recorder is dat BVW-3P.
De BVP-3P heeft Saticon buizen, de BVP-30P Plumbicon buizen, verder dezelfde model camera.
Ik heb beide uitvoeringen, die met de Plumbicon buizen heeft het mooiste beeld, koste ook veel meer.

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht

85 keer gelezen

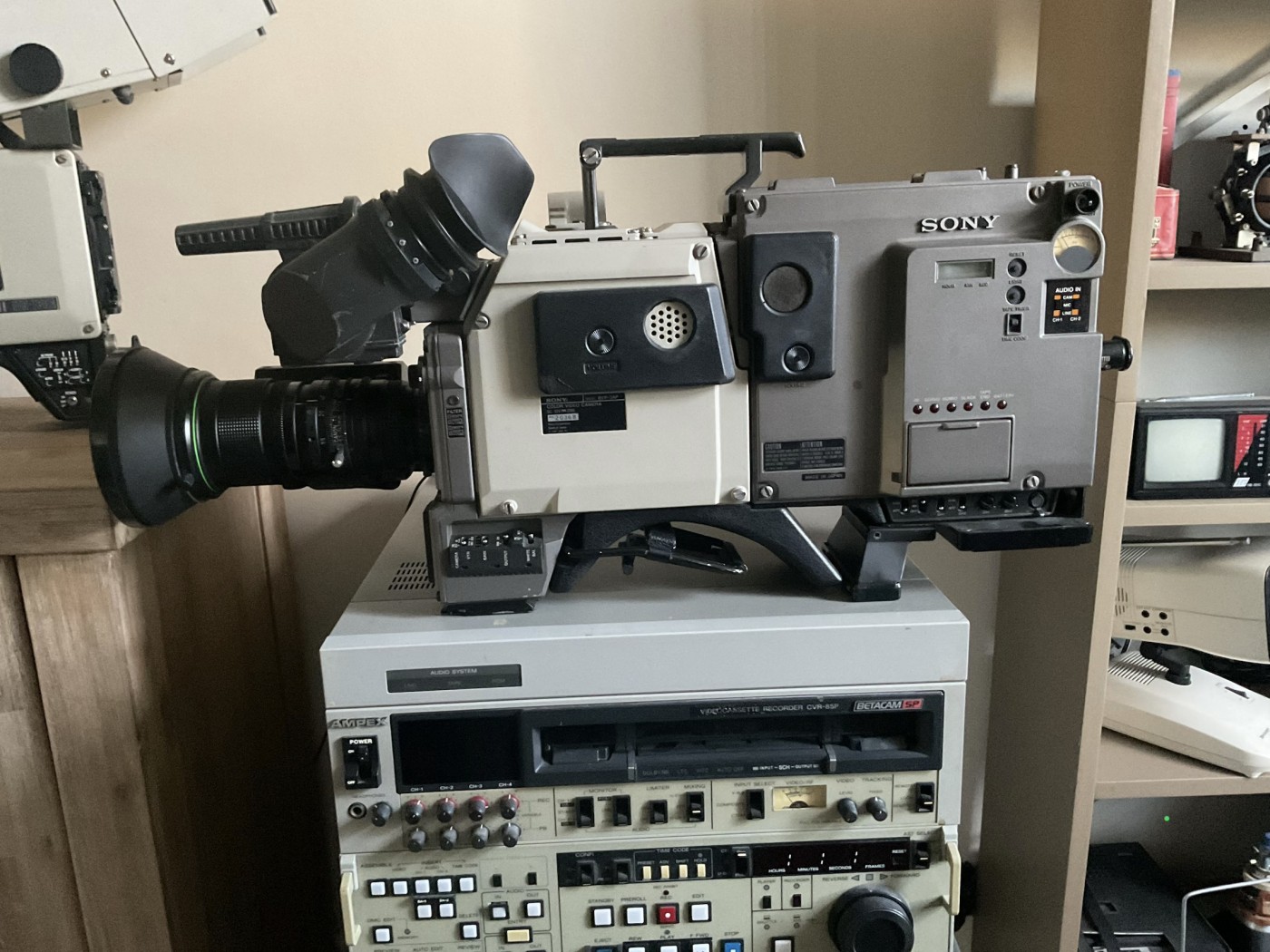

Is inderdaad de BVP-3AP Marcel, ik heb nog zo’n camera in goede staat. Had ik even moeten afbeelden. Inderdaad is er ook een plumbicon uitvoering.

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

77 keer gelezen

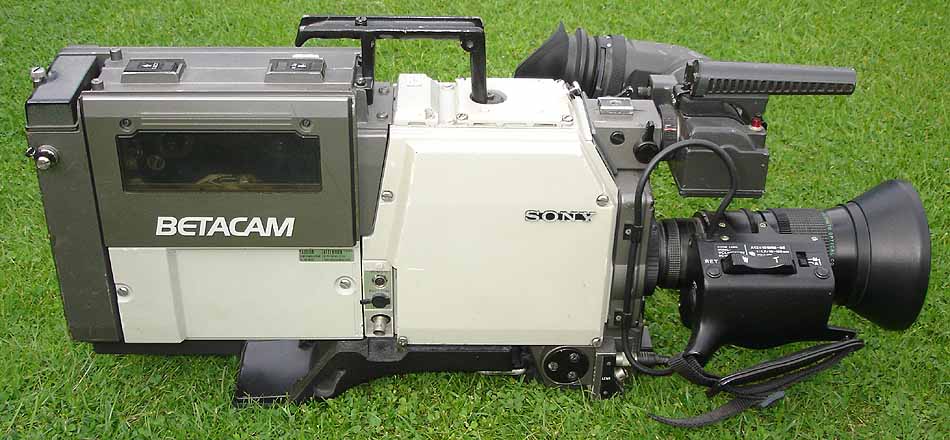

De Plumbicon uitvoering is geheel dezelfde aan buitenzijde.

[image]

[image]

Reageer op dit bericht

74 keer gelezen

Geen onderscheid nee in de uitvoering. Ik zie het.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

66 keer gelezen

Echt mooie techniek. Fraaie foto’s

Reageer op dit bericht

81 keer gelezen

Dank je Onno, ik vond het wel leuk dit even te delen.

De beelden op het eerste plaatje heb ik gemaakt in Jasc Paintshop Pro waar je een basiskleur ook kunt uitschakelen, zal wel op meerdere programma's kunnen hoor.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

72 keer gelezen

Hoi Hans en waar dient het lampje voor.
Daar lees ik niets over.
Dat is indertijd voor de LDK 3 bedacht in of nog Eindhoven
en anders in Breda.
Ben de naam van diegene vergeten, heb hier nog een origineel prisma van liggen.
Jou HL 99 werkt weer naar behoren.
Ben nu bezig aan een High Speed HD CCD .
Voor de hoge resolutie wordt hier in plaats van Triax, wat ook een Phillips
uitvinding was en voor het eerst met de LDK 5 in Montreux in Zwitserland
gepresenteerd werd, kompleet met remote bediening via mobilofoons en straalzender vanaf
het meer daar , met Fibers gedaan.
Voor oude techniek :
Zoek maar eens op , op het internet ,trein 9 , oude reportage wagen NOS

René.

Reageer op dit bericht

54 keer gelezen

Om vooral de goede kleuren te kunnen krijgen was ook noodzakelijk om wat
te rommelen met negatieve en positieve kleuren en die met de diverse hoofdkleuren
te mengen.
Daar was heel wat rekenwerk aan vooral gegaan.
Diverse waren er in omloop zoals bv voor de BBC RAI ZDF en WDR die allemaal een iets
ander kleur wilden.
Zaten toen op aparte insteek printjes.(LDK 3)
Tegenwoordig kun de in de menu's kiezen wat je wil hebben.
Stamt vooral uit de tijd dat je de opnamen moest matchen met de verschillende
filmopnamen .
Dit even zo uit het hoofd de stapel boeken hierover liggen ergens in een kast.

René.

Reageer op dit bericht

49 keer gelezen

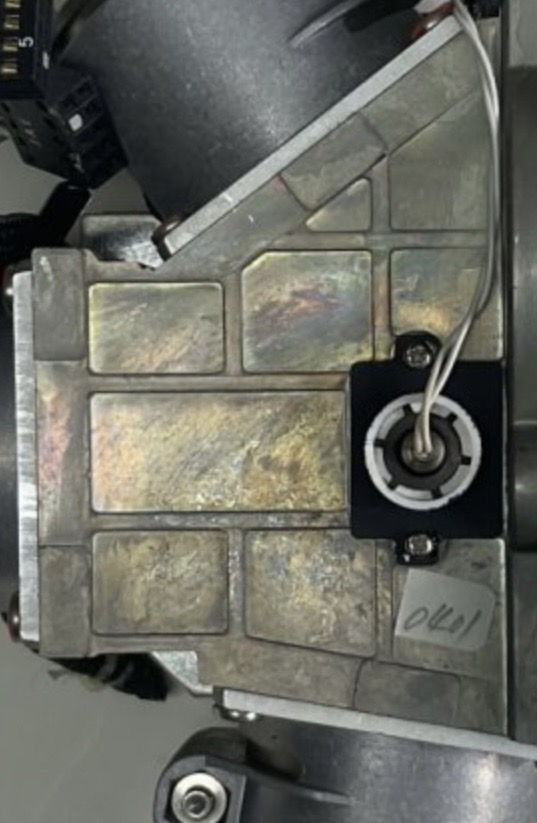

Je hebt het over een lampje René, ik denk dat je dit bedoeld op het prismablok, geen idee.

Ik denk dat het een soort lichtsensor is.

[image]

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

39 keer gelezen

Mooi René de HL-99 weer werkende, kom binnenkort weer langs.

Ik ga eens kijken op site trein 9.

;-)
Hans

--
