Vervolg.

Omschrijving van het probleem.

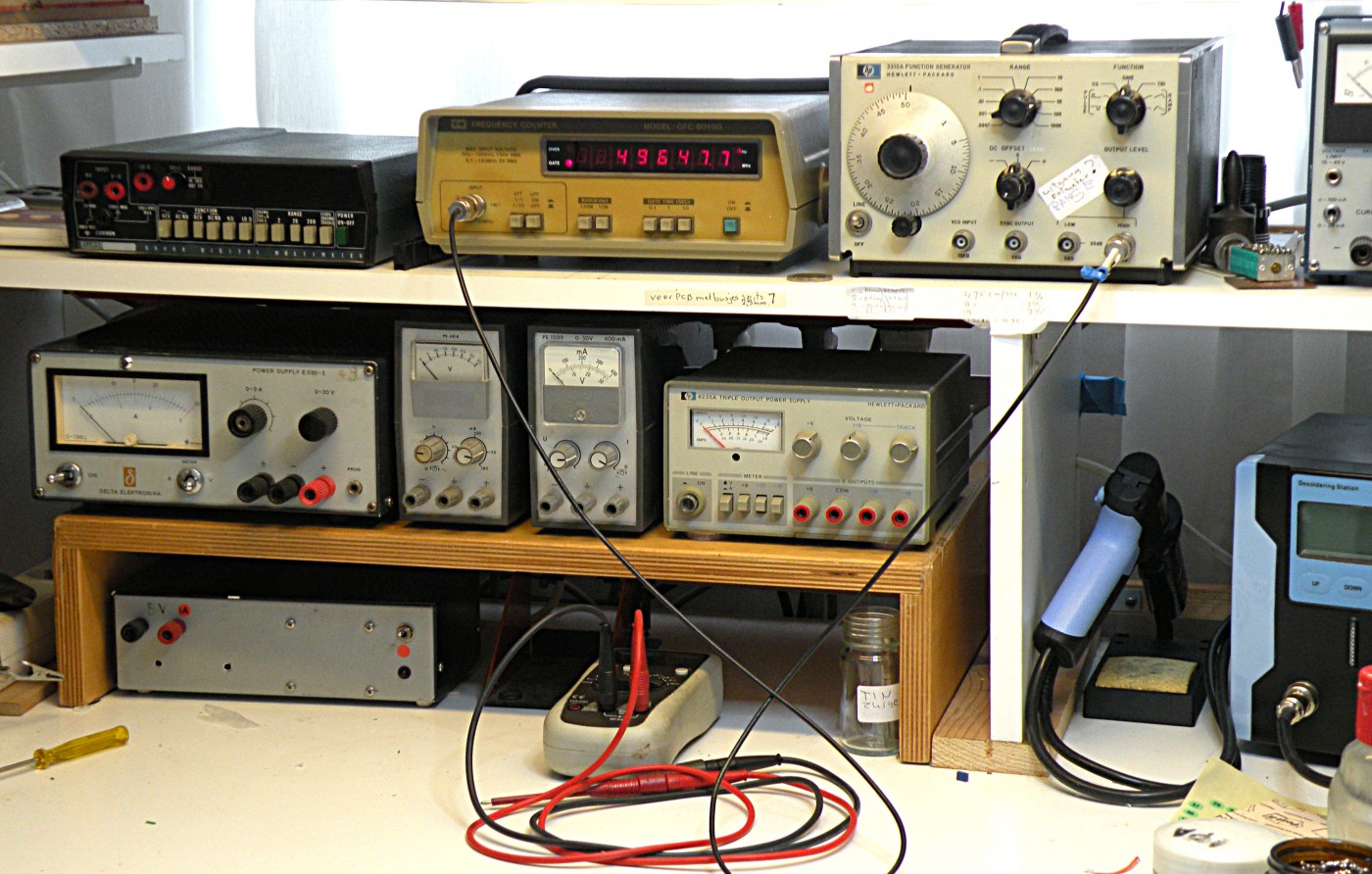

Deze counter staat in een vaste opstelling met mijn andere apparatuur.
In het begin van de dag de hoofdschakelaar aan en voor het naar bed gaan alles weer uit.
En dan schakel ik daarna alleen de te gebruiken apparaten en soldeerbout etc aan en na gebruik weer uit.
Nu viel mij op dat, hoewel de drukschakelaar van de counter in de "uit stand" stond het apparaat bovenop behoorlijk warm was?
Ik had wel een schrijfblok er tijdelijk opgelegd, maar het apparaat staat toch "uit".
Ik heb wat andere klusjes op mijn werktafel opzij geschoven en heb het apparaat geopend.
De boutjes waren nog afgelakt en ik had dit apparaat dus al die vorige jaren nog nooit geopend.

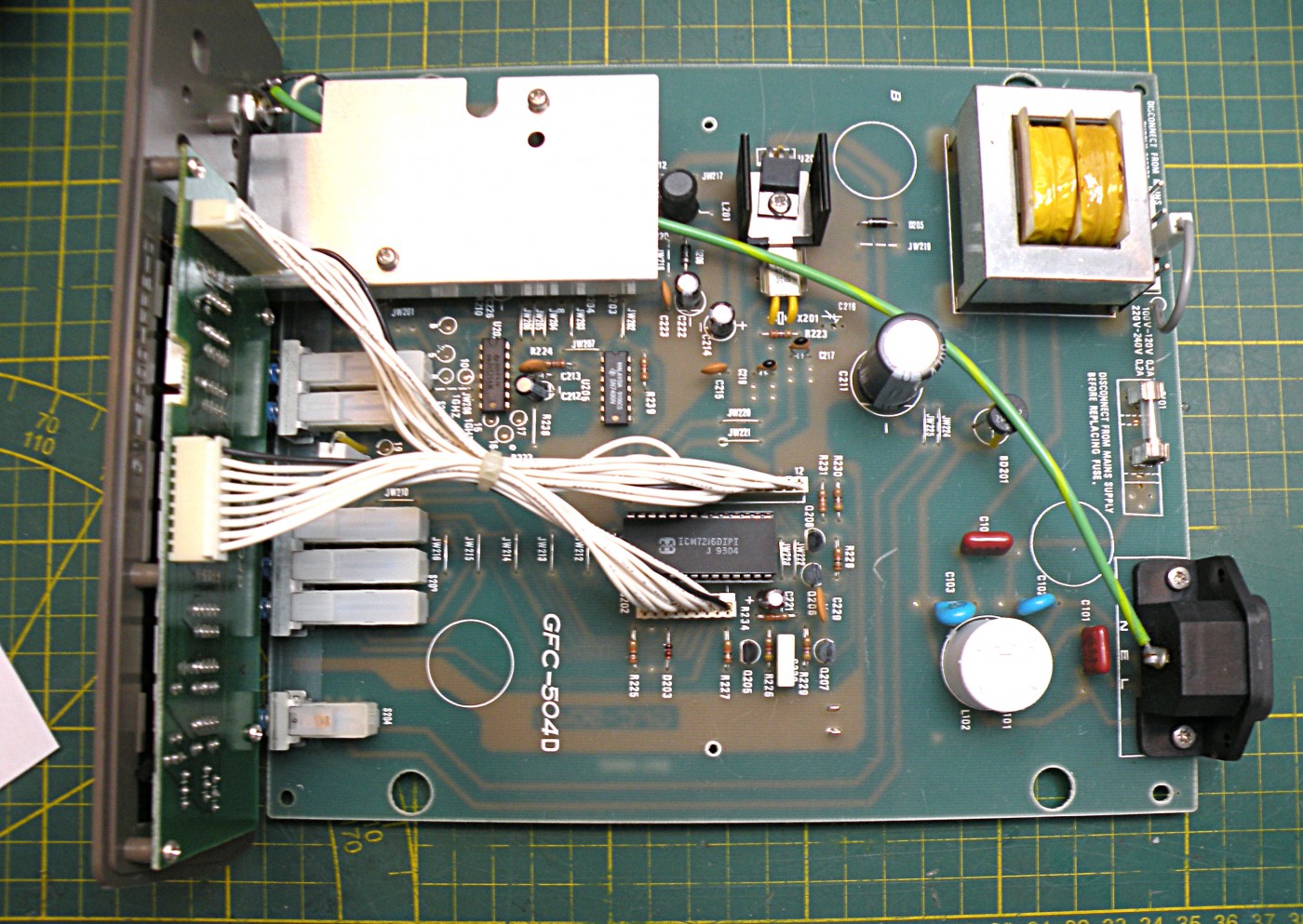

Mooie printplaat en goede onderdelen.
Apparaat aangesloten op mijn netspanning en wat metingen gedaan.
Tot mijn verbazing gaat de netspanning direct naar een filter en vervolgens naar een transformator.
Die geeft ongeveer 9 volt wisselspanning die, via de aan/uit frontschakelaar naar een diodebrug gaat en vervolgens met een 7805 de 5 Volt gelijkspanning maakt.

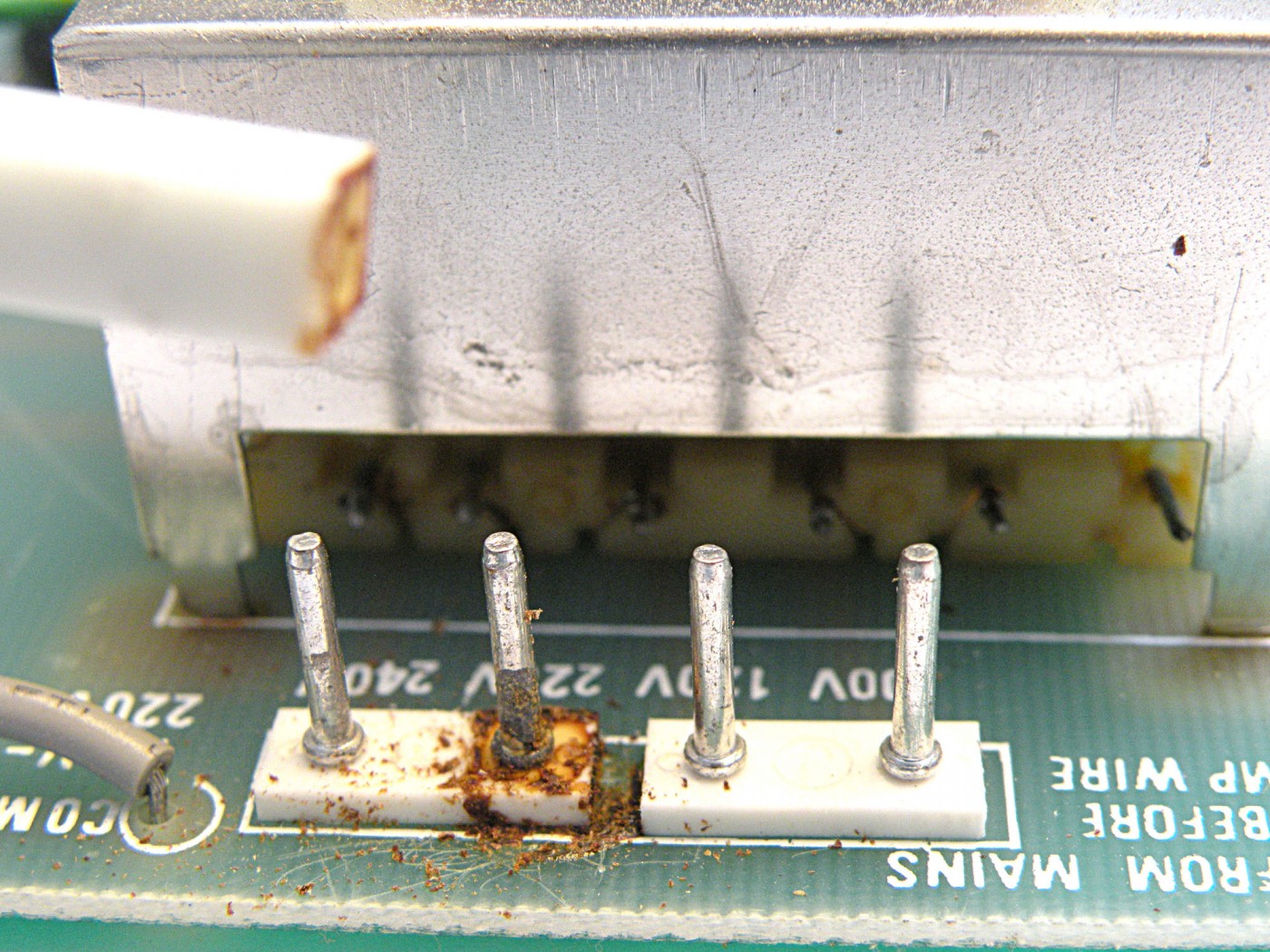

De transformator geeft wel warmte af, ook omdat de netspanning van 240 Volt op de 220 Volt tap was aangesloten.
Aansluiting op de 220 Volt aansluiting met veel moeite los kunnen krijgen (zat heel veel bruine smurrie op en in die verbinding) en op de 240V tap aangesloten.

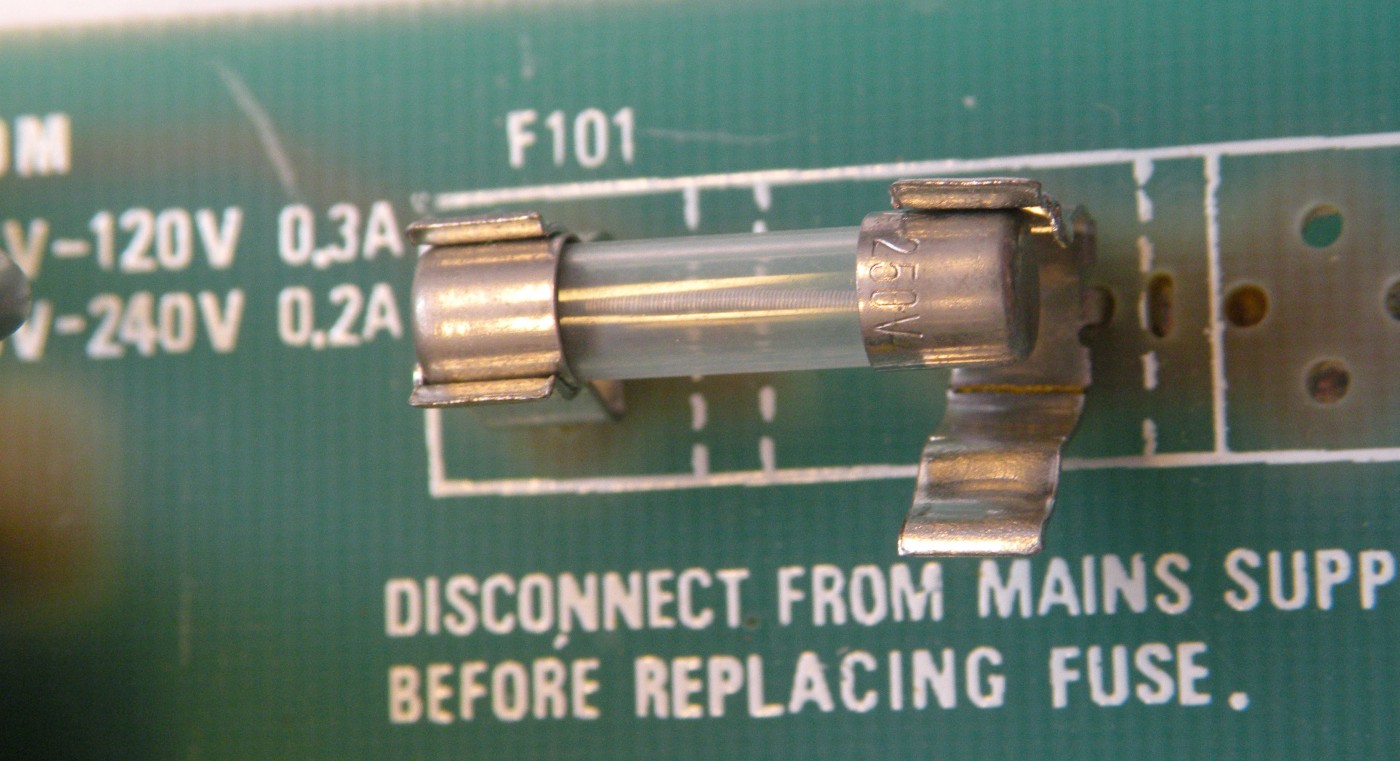

Oók zag ik dat de printzekering houder een afgebroken lip had, de zekering hing een beetje tegen die clip aan.
Wanneer ik tegen de counter print tikte maakte deze zekering wél en géén contact.

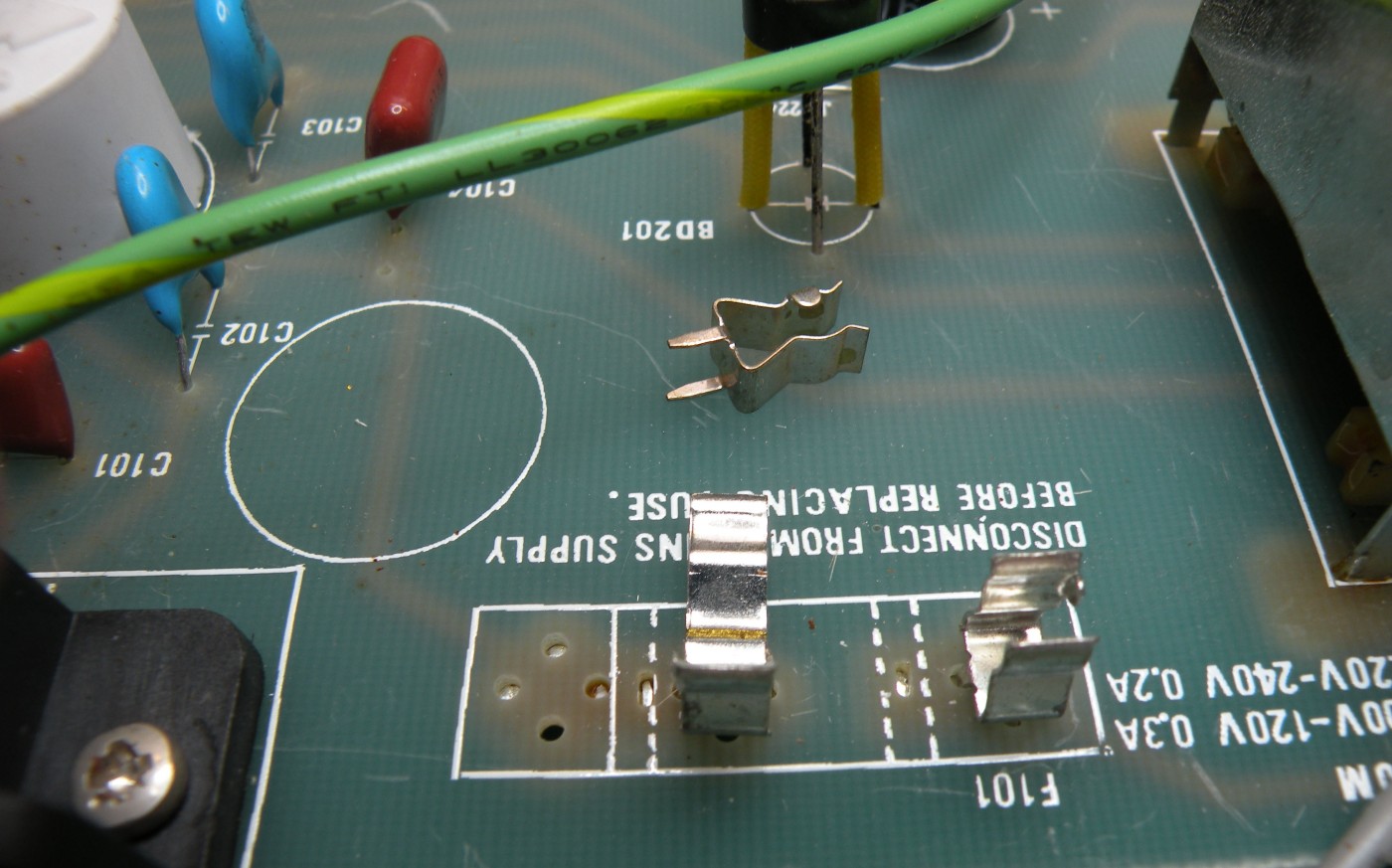

Dus nieuwe zekeringhouderclip gemonteerd.
Even nog wat spanningen en de juiste werking getest en dan de behuizing gesloten.
Géén netspanning onderbreking schakelaar dus ál die jaren sluip gebruik.
Wat foto's toegevoegd v.w.b. de oude en nieuwe situatie.
ruud
