Kleinste trinitron TV van SONY (Algemeen)

door Hans van Kampen , Voorhout, 27-08-2026, 14:07 (2 uur en 38 minuten geleden) @ Gerard in Zeist

Boeiend dat die kleine dingetjes (bijna) allemaal kleuren-TV’s zijn met een echte beeldbuis!

Inderdaad allemaal met kleurenbeeldbuisje verder Gerard.

Weet jij ook, hoe hoog de anodespanning in die beeldbuisjes is, Hans?

Ik zou het niet weten van die toestelletjes die afgebeeld zijn, nooit gemeten maar ik heb de kleinste pocket kleuren tv-tje (2 stuks) in de collectie (ooit hier eerder getoond) met schaduwmasker beeldbuisje de PANASONIC CT-101 en daar staat in de documentatie daar over:

Anode Voltage: 10.0kV max. (zero Beam Current)
9.5 kV - 0.5 kV.

Ik heb gehoord dat oudere zwartwit TV’s een hoogspanning van 12kV hadden en kleurenTV’s wel 25kV.

Dat zijn inderdaad de grote beeldbuizen maar voor dit kleine toestelletje toch wel hoog de eerder genoemde voltage's.

Lijkt me een hele kunst om die hoge spanning een beetje veilig te hanteren in die kleine kastjes.

Zeker.

Nogmaals even mijn kleinste kleuren tv-tje even getoond.

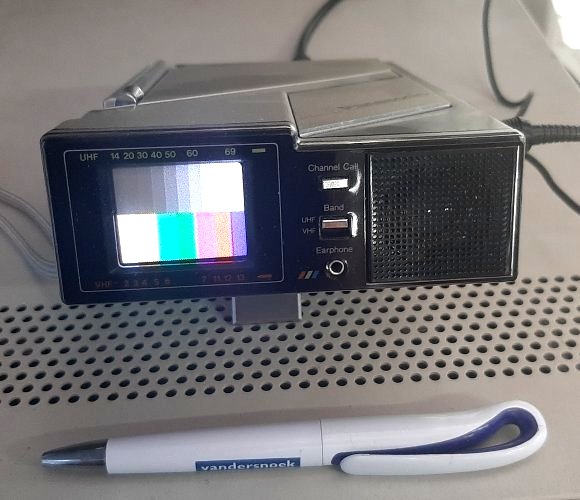

De PANASONIC CT-101
Het beeld ziet overbelicht uit maar een plaatje van een beeld in het echt.

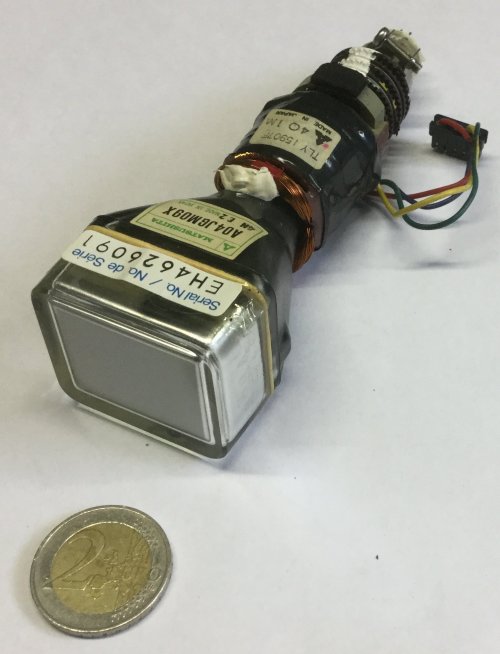

Het schaduwmasker beeldbuisje.

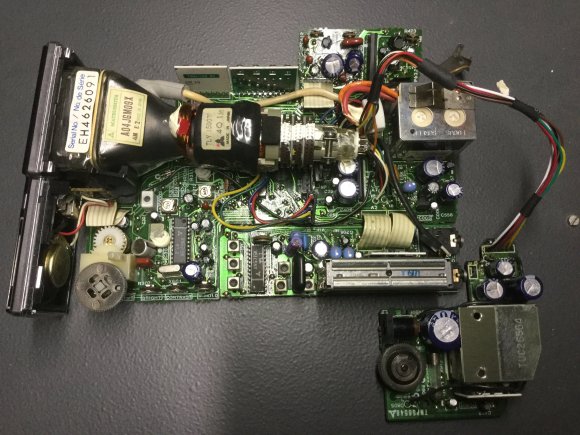

Het binnenwerk.

Hans

--
