medion afstands bediening. (Algemeen)

door Gerard in Zeist , Zeist, 28-08-2026, 12:45 (1 uur en 6 minuten geleden) @ Gerard in Zeist

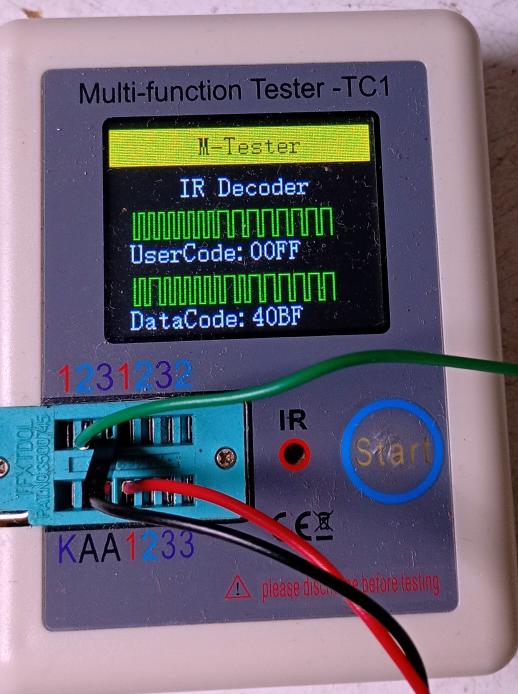

De componenttester van Ali, TC1, brengt de codes van kleine afstandsbedieningen mooi in beeld. Het zijn allemaal codes van 32 bit die op het apparaatje worden weergegeven in Hex code, dus 1 cijfer of letter voor een groepje van 4 bits. De Tc1 verdeelt de code in een User Code (16 bits) en een Data Code (weer 16 bits). Alle knopjes van een afstandsbediening hebben dezelfde UC maar een verschillende DC.

Een 0 is een kort pulsje en een 1 is een iets langer pulsje. Om te zorgen dat de code als geheel altijd vaste tijdsduur inneemt, zijn de UCs en DCs gebalanceerd, dwz bestaan altijd uit acht nullen en acht enen. Terwijl je bij een binaire code van lengte 16, 2 tot de 16e codes verwacht, 65536, worden er bij de ab-tjes blijkbaar maar 8-uit-16 ofwel 12870 gebruikt. Alsnog een heleboel.

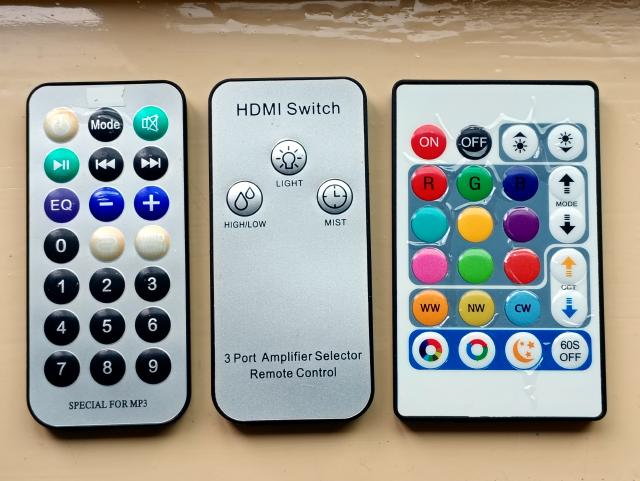

De afstandsbedieningen van mijn micro stereosets, zowel met als zonder eindversterker, hebben UC = 00FF dus eerst 8 nullen en dan 8 enen. De bovenste rij knopjes Power Mode Mute hebben DC 45BA, 46B9 en 47B8. Op de derde rij vinden we 07F8, 15EA en 09F6.
We hebben een vernevelaar die zo simpel is dat het ab-tje maar drie knoppen heeft, het ab-tje is even groot en heeft knoppen op dezelfde plek als de EQ en Vol+ knop voor de stereo. En de codes zijn ook gelijk! UC van de vernevelaar is ook 00FF en de DC voor de knopjes op die positie is ook 07F8 en 09F6. Dus je kunt de vernevelaar volledig bedienen met de ab van de stereo. Omgekeerd natuurlijk niet, met de ab van de vernevelaar kun je de stereo wel harder zetten maar niet zachter.

De LED-lamp van de action heeft UC=00EF en vier kolommen knopjes.
Een oud AB-tje van een action lamp had UC=807F.
