Reparatie verslag signalgenerator re101 (Algemeen)

door loek , Exloo (Drenthe), 27-09-2026, 13:38 (11 uur en 28 minuten geleden)

Hallo Forumlezers,

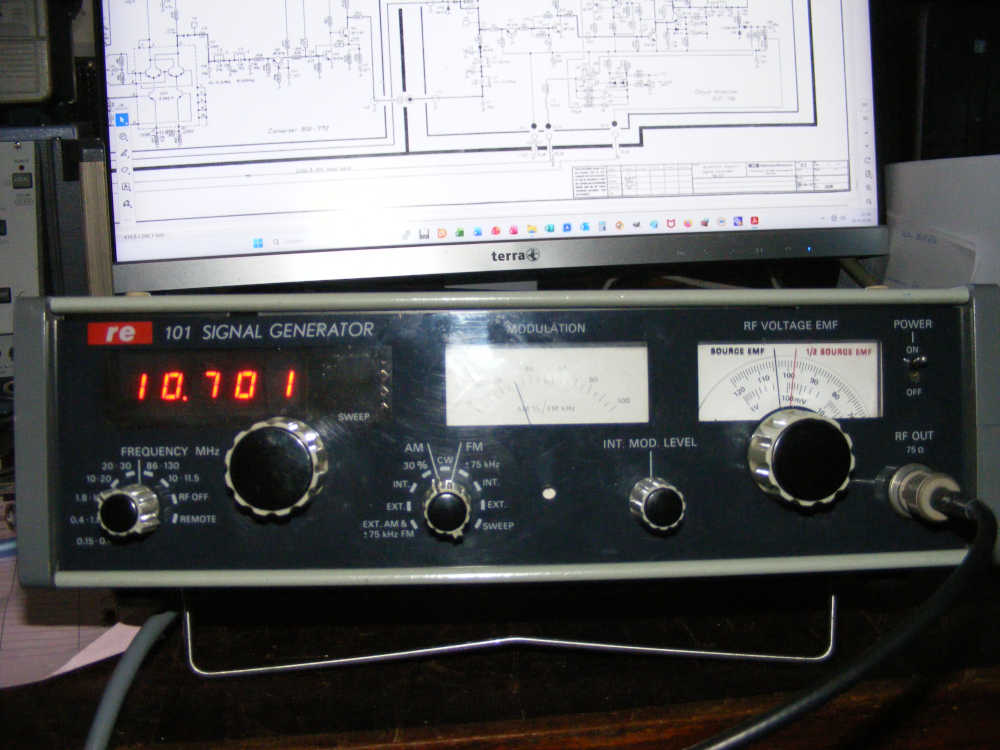

Hierbij het verslag over de reparatie van de signalgenerator type re 101

Deze generator wordt bij de reparatiedagen van de NVHR gebruikt om indien nodig de AM of FM middenfrequent te controleren.
Bij het injecteren van het signaal in een radio kom je natuurlijk ook op punten waar hoge gelijkspanningen kunnen staan. Om te voorkomen dat de uitgang van de generator opgeblazen wordt zijn er speciale meetsnoeren gemaakt die deze DC-spanningen blokkeren.
Maar ja soms wordt dat gebruik van dat meetsnoer vergeten en dan gaat het wel eens mis.

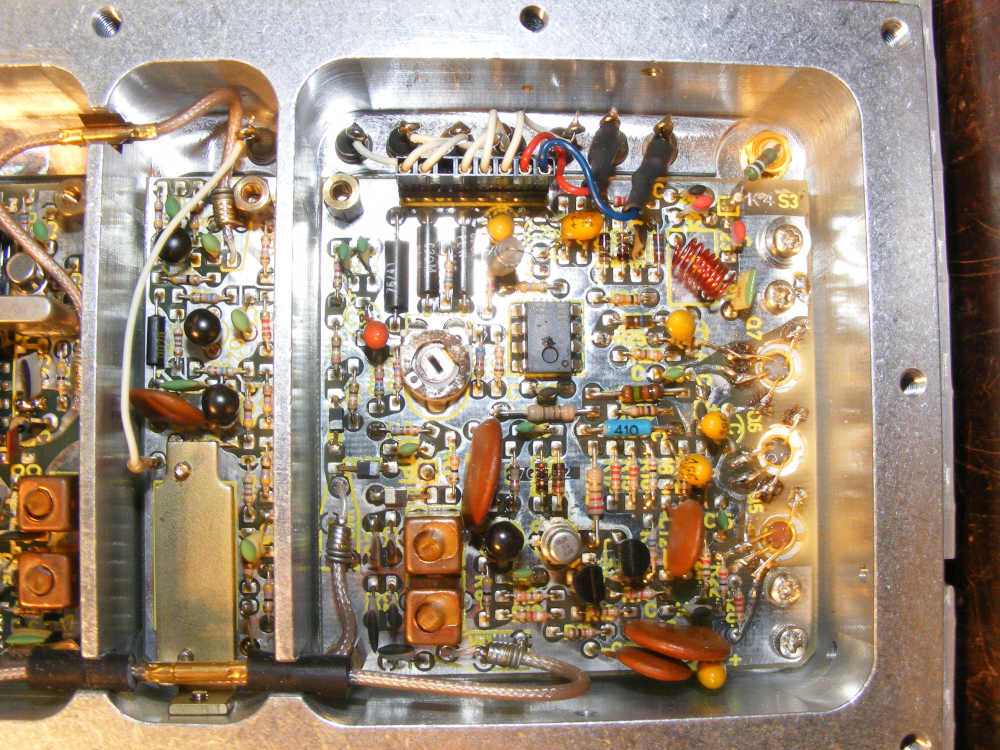

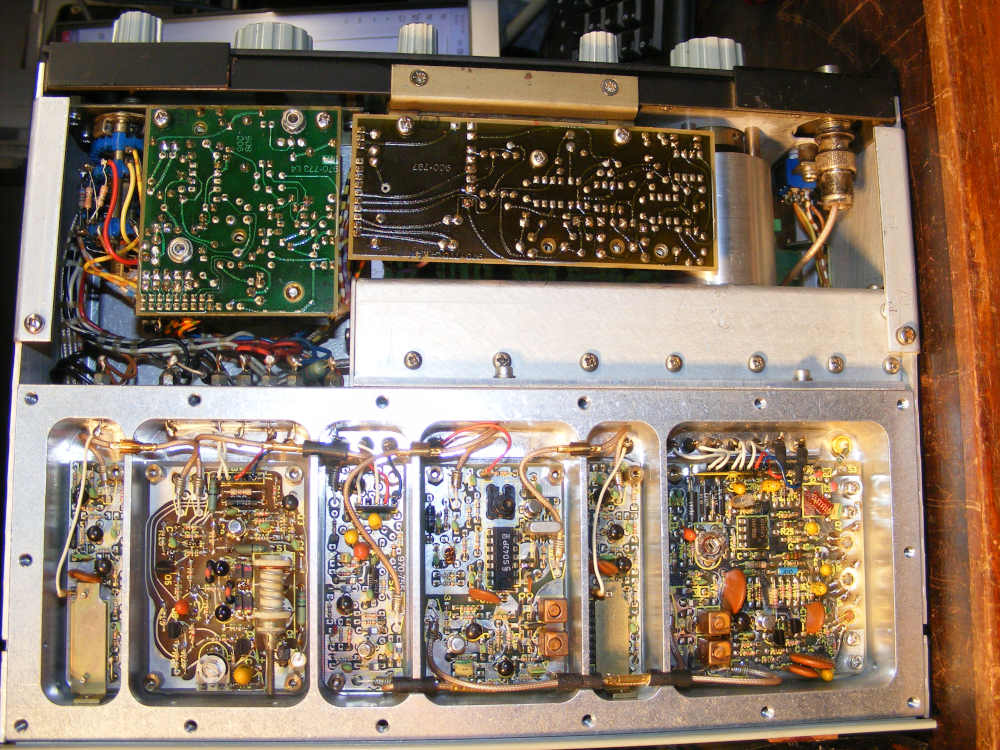

In dit geval komt er geen signaal meer op de uitgang van de generator. Fout zoeken is dan niet zo moeilijk . Er moet iets defect zijn in de uitgangversterker en ja hoor de twee uitgangtransistoren BFY90 en BFR99 zijn defect.

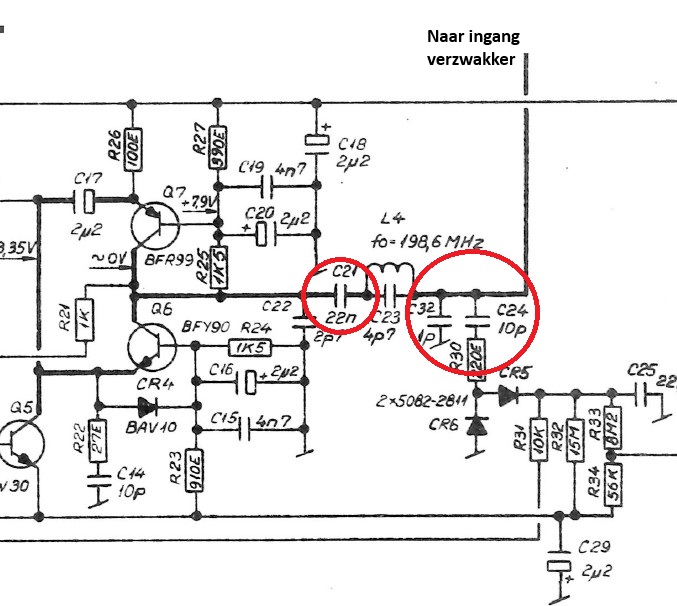

In het schema is te zien dat er eigenlijk geen DC-weg is naar deze transistoren door blokkering van C21 , C32 en C24 maar waarschijnlijk door lading verschijnsel zijn ze toch defect geraakt.

Na vervanging werkte dat deel weer goed.

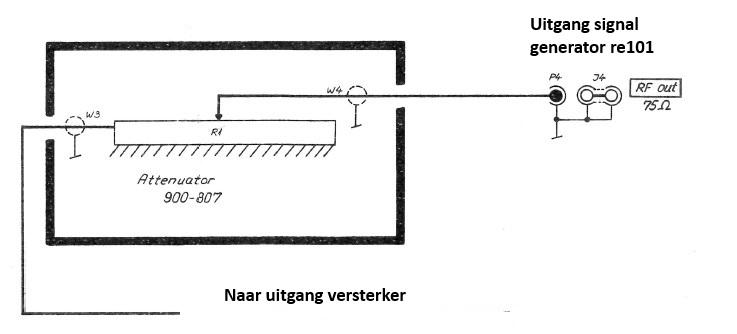

Maar er was nog iets het goede signaal komt niet op de uitgang. Het signaal gaat via een verzwakker naar de uitgang. In het schema is dit zo aangegeven.

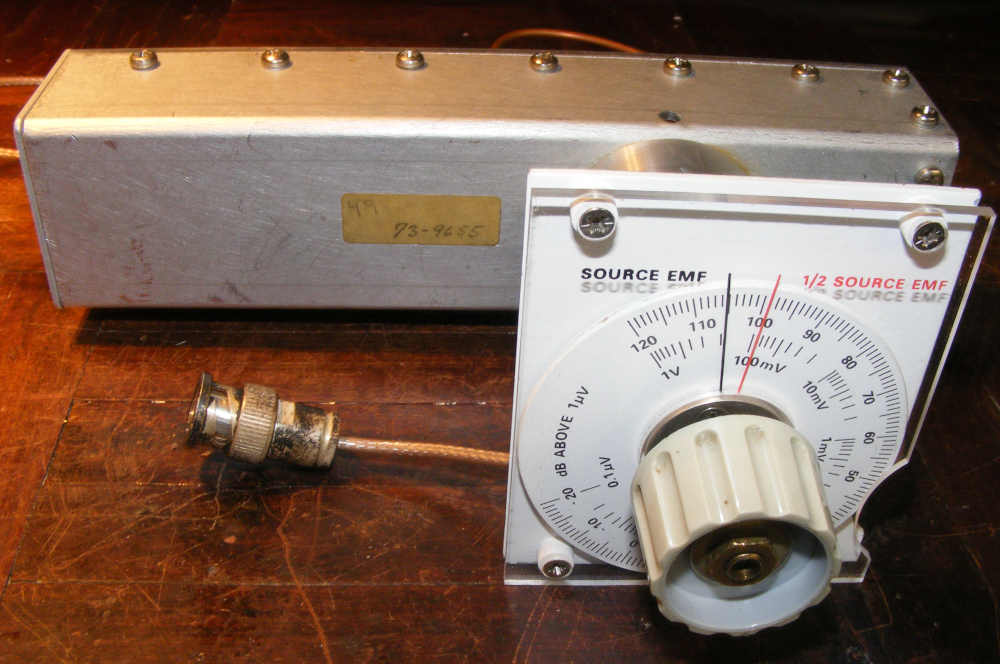

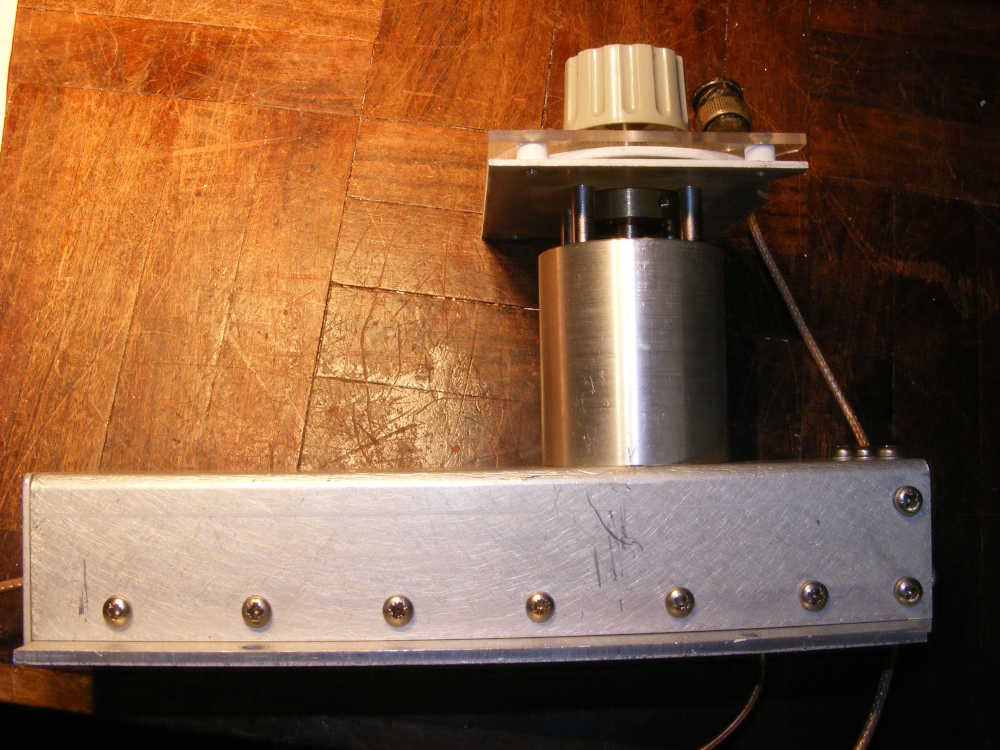

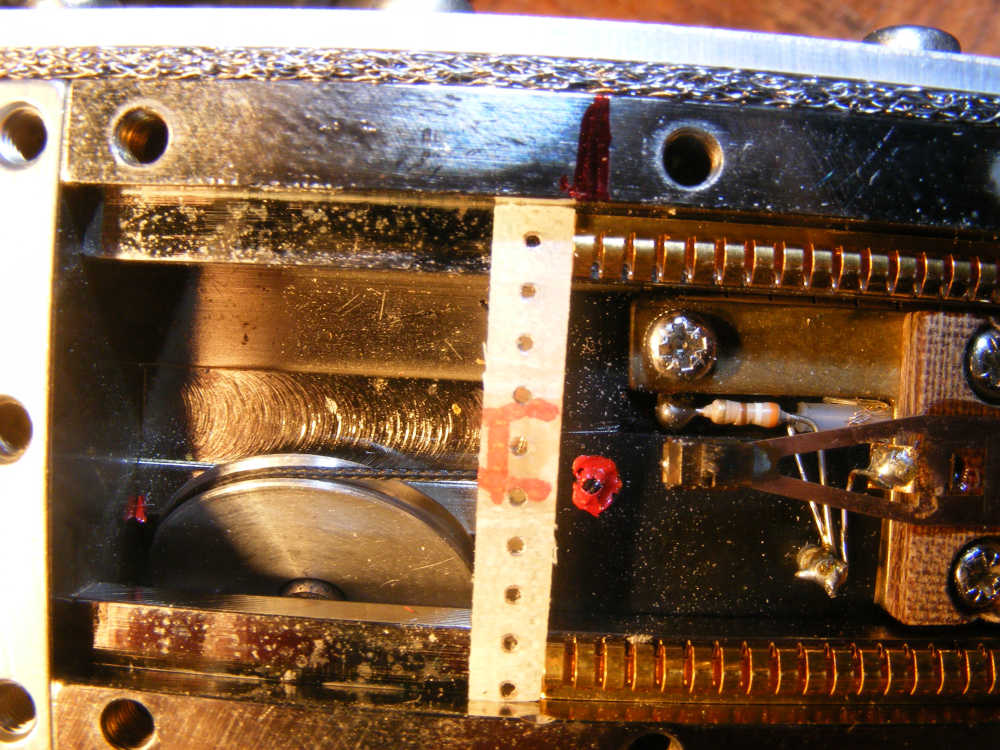

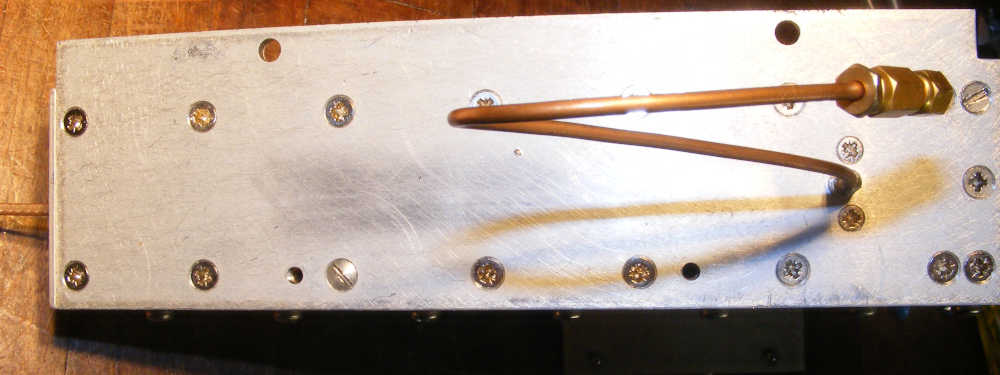

De verzwakker ziet er na zeer veel schroeven loshalen zo uit:

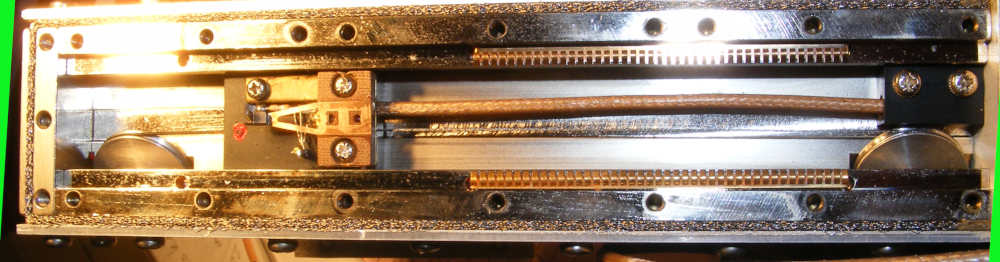

Na weer vele schroeven los halen kom je bij het weerstandvlak van de verzwakker.
De verzwakker bestaat niet uit een gewone potentiometer omdat de uitgang impedantie dan zou veranderen bij iedere verzwakkerstand.

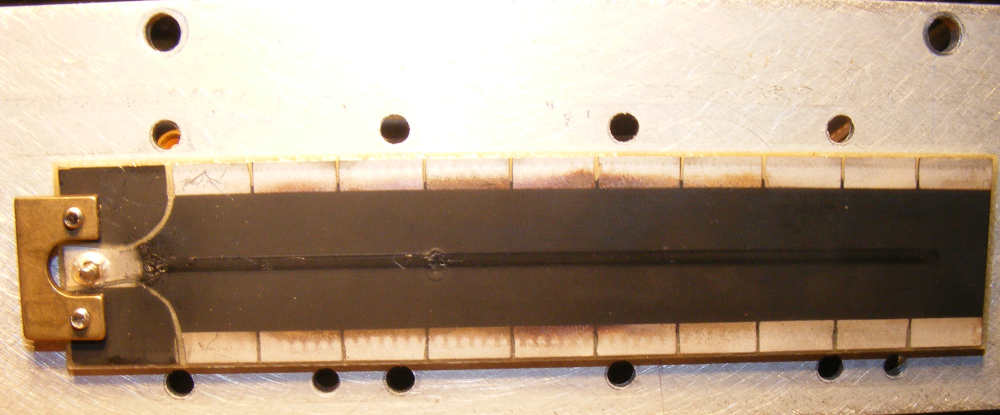

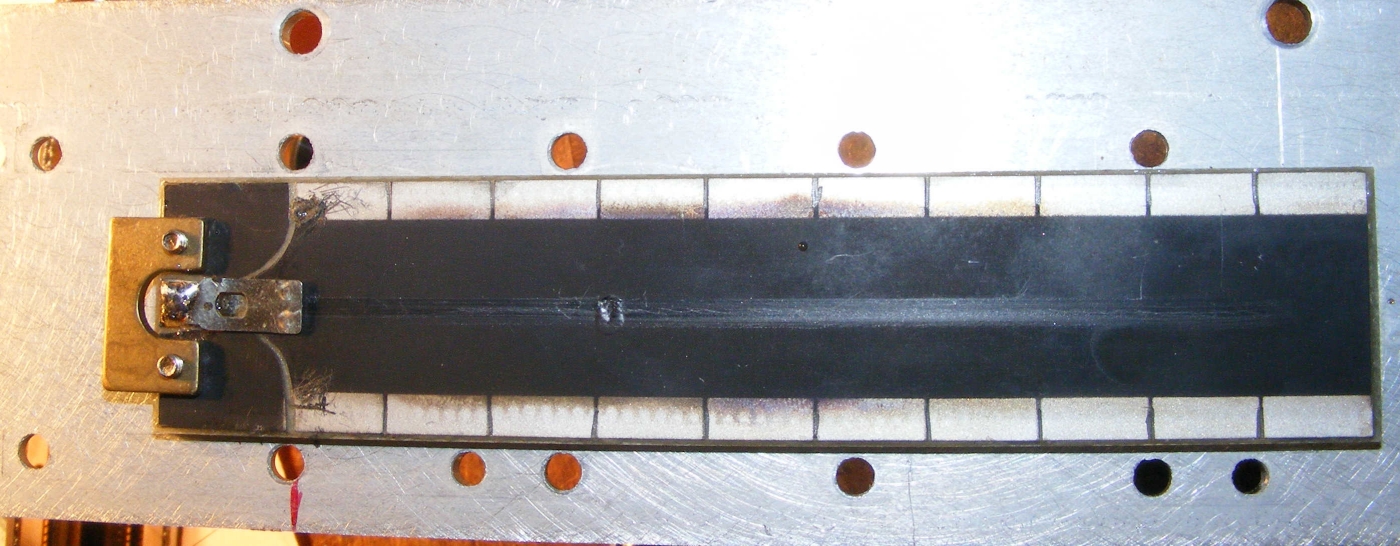

Aan de linkerkant zie je de ingang. Het signaal gaat daarna over een breed zwart geleidend materiaal. Aan de zijkanten zie je verzilverd gekleurde vlakken die via de deksel naar aarde verbonden zijn. In het midden van het zwarte vlak zie je het spoor waar de loper over gaat. Deze loper is direct verbonden met de uitgangconnector van de generator.

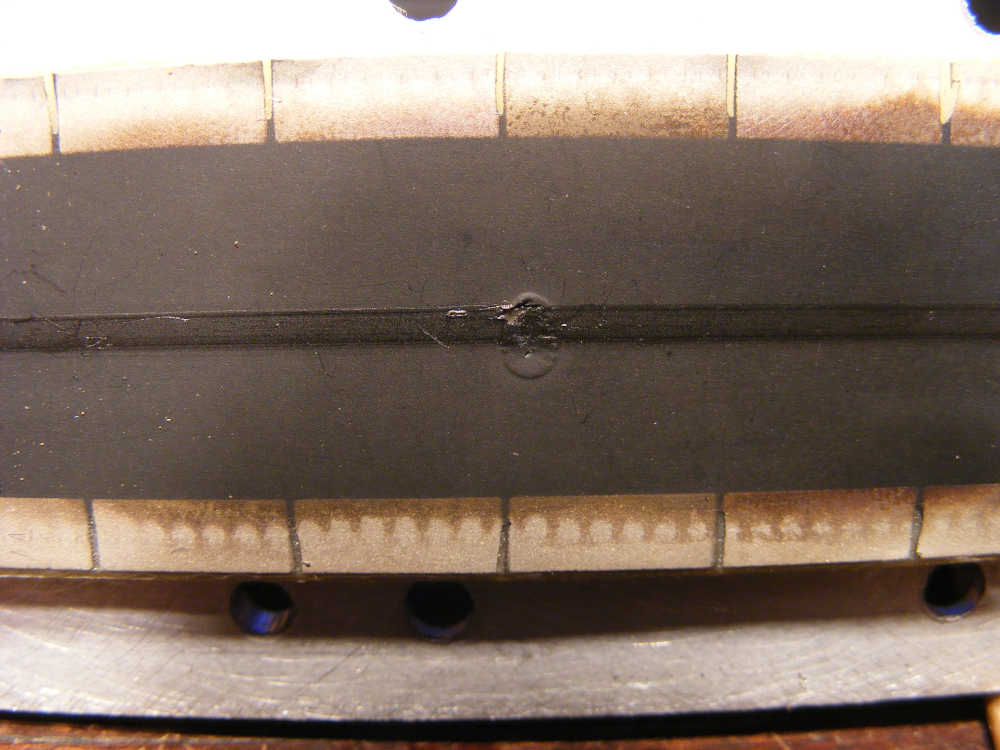

Op de foto hieronder zie je in detail dat de verbinding met de ingang weggebrand is. Ook zie je halverwege een kleine beschadiging.

Bij wat meten blijkt de beschadiging in het midden wel mee te vallen. Maar de beschadiging aan het begin is ernstig.

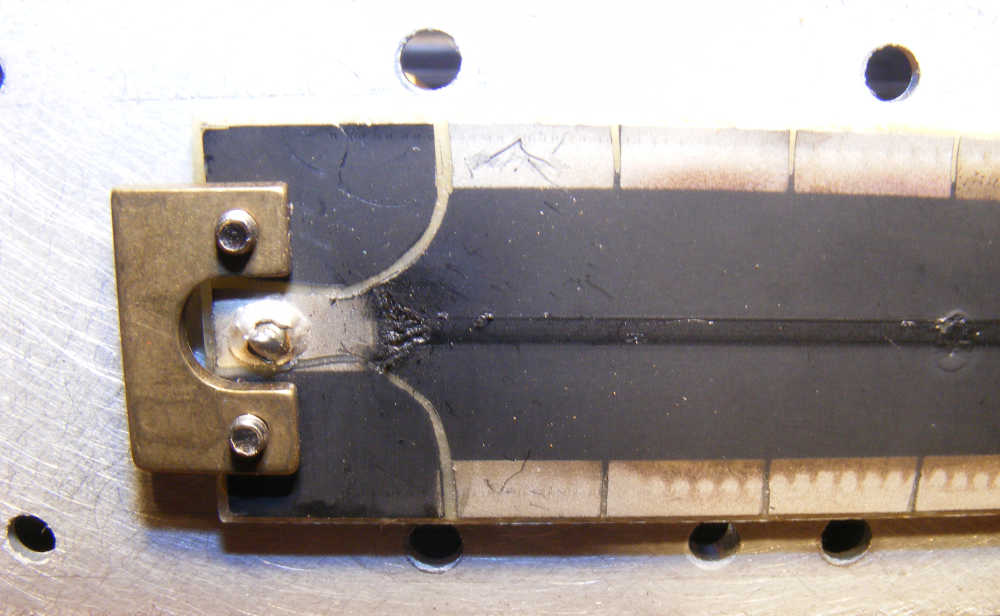

Eerst heb ik geprobeerd om rechtsonder en rechtsboven twee kleine eilandjes te maken. De bedoeling was daar twee draden aan te solderen zodat er weer contact gemaakt kon worden met het zwarte vlak. Maar deze twee eilandjes konden niet gesoldeerd worden (ging gelijk smelten?).
Hierna nog gedacht om geleidende lijm te gebruiken maar die had ik niet en is ook nog eens duur.
De tweede poging was met latoenkoper welke vast gemaakt kon worden op het enige soldeerpunt aan de ingang van de verzwakker.

Om het latoenkoper goed contact te laten maken met het zwarte vlak werd in de deksel een druk balkje gemonteerd.

Maar ook dit was een mislukking, er was geen ruimte genoeg tussen de deksel en de steunbalk.

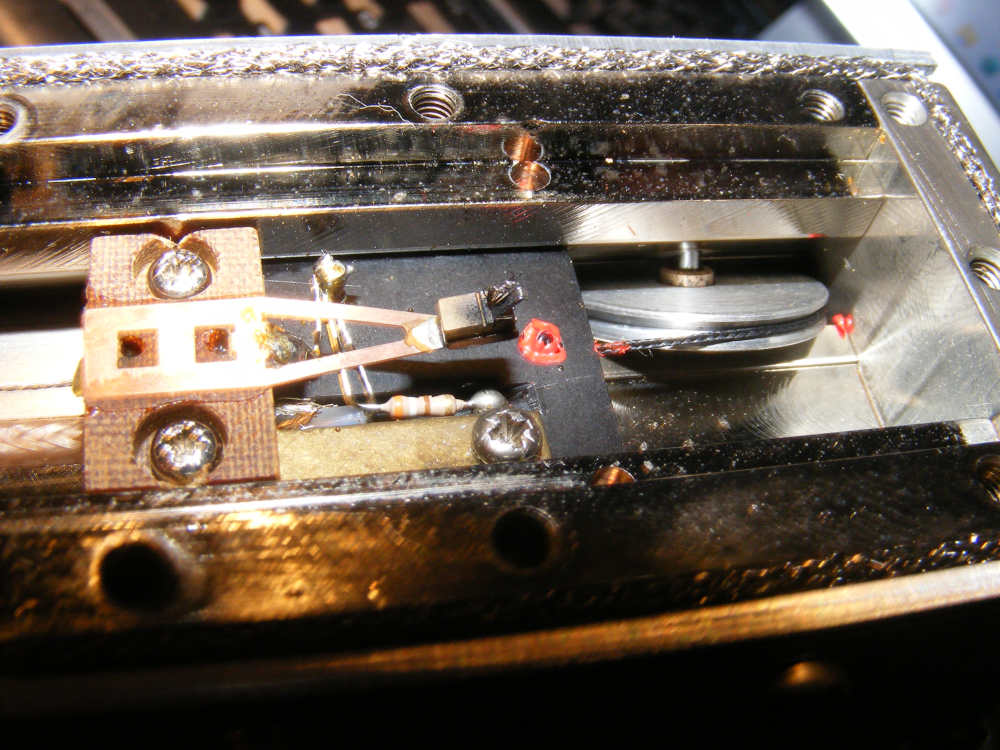

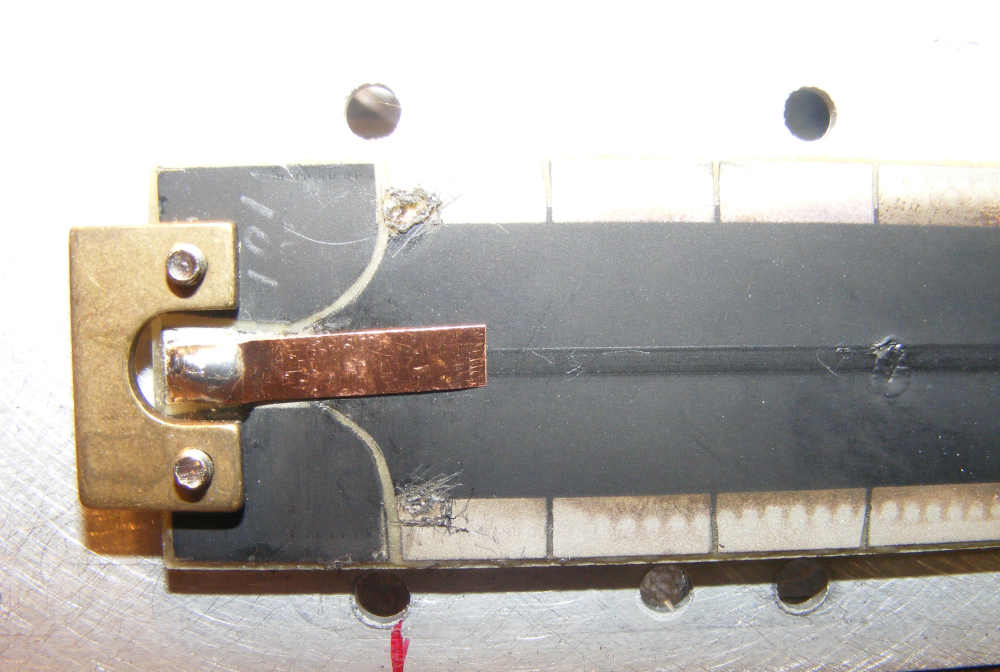

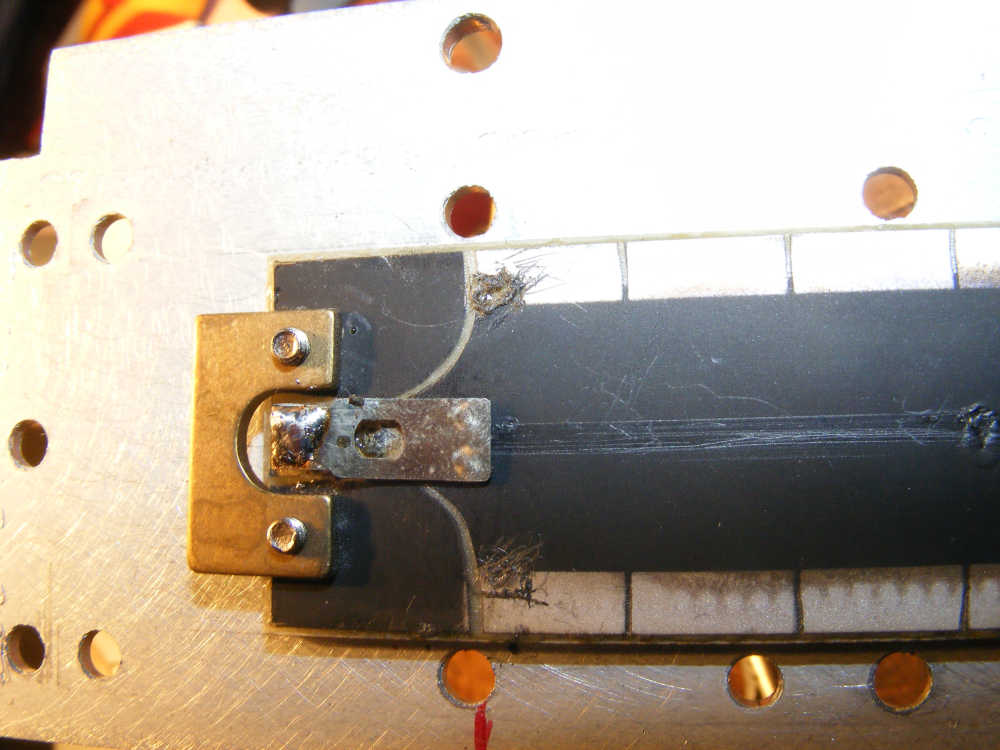

De laatste poging was een deel van een relaisveer die onder druk gesoldeerd werd op de ingang. En dat werkte goed.

Ook de loper was beschadigd maar na schoonmaken en wat bijstellen was deze weer bruikbaar.

Nu werkte de verzwakker weer , de waarde op de schaak klopte aardig . Na het geheel weer in elkaar gezet te hebben werkte de generator weer goed.
De reden dat de verzwakker uitgebrand was komt doordat er vanaf de uitgang geen DC blokkade is. Dat is dan ook de reden dat het beter is om het speciale meetsnoer te gebruiken. Zelf gebruik ik nu meetsnoeren waar niet alleen een DC blokkade in zit maar ook met snelle dioden die de spanningspieken boven de 1Volt blokkeren. De eigenschappen van de generator worden daardoor wel anders bijvoorbeeld door verlies in serie weerstanden. Maar voor service metingen in radio’s is dat niet erg.
Met vriendelijke groet,

Loek
