Philips PM5326

Onderstaande rij drukschakelaars zit in een Philips PM5326 HF-generator maar helaas zeer veel slechte contacten. Hoe pak ik dit best aan?

[image]

Alvast dank voor jullie advies.

Grts - Johan

Reageer op dit bericht

931 keer gelezen

Ik heb bij de mijne de hele zooi gedemomteerd. Schakelblok gedesoldeerd, nachtje laten weken in de IPA en daarna in de ultrasoon met pcb cleaner en nagespoeld met demi-water.

Naderhand goed gedroogd in de oven op 60 graden en behandeld met een klein beetje tuner600 in elk schakelelement.

Het is een berg werk maar hij werkt weer perfect.

Reageer op dit bericht

755 keer gelezen

Volgens mij kun je bj deze schakelaars de arrettering van de schuiven opheffen, waarna de schuiven er uit kunnen. Je kunt de contacten op de schuiven simpel reinigen en de contacten in de schakelaars met een wattipje. Let er wel op dat de contacten van de schuiven er niet uit vallen, noteer of fotografeer zonodig de posities, als deze niet in het schema staan.
Als je alle schakelaars van de print wil desolderen, is een goede zuigsoldeerbout onmisbaar als je nog wat van de printsporen wil overhouden. In de manual staat wel aangegeven hoe je een sectie kunt vervangen.
Overigens wil gewoon inspuiten met een goed reinigings/smeermiddel vaak ook wel een bevredigend resultaat opleveren. Niet helemaal gaar spuiten, maar een paar druppels is voldoende.

Reageer op dit bericht

701 keer gelezen

Ik heb bij die van mij de voorzijde verwijderd, daarna kunnen de schuiven er uitgehaald worden, binnenzijde schoongemaakt met een wattenstaafje, inderdaad oppassen op wegspringende lipjes.

Adrie

[image]

Reageer op dit bericht

673 keer gelezen

Dank voor jullie advies. Ik ga er mee aan de slag.

Reageer op dit bericht

627 keer gelezen

Adrie,

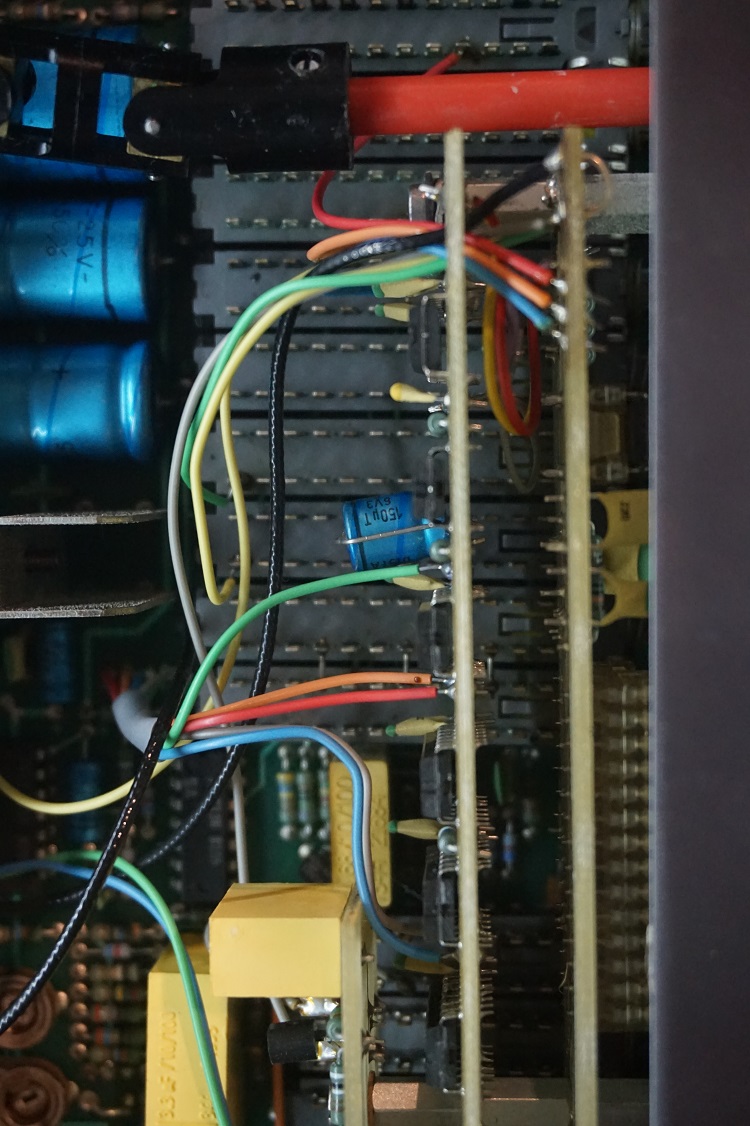

ik ben op jouw advies zover. Maar hoe ga ik verder? Als ik de service documentatie begrijp moet ik per schakelaar de vier metalen lipjes verplooien om het schuivend deel uit de schakelaar te krijgen en dan kan poetsen. Klopt dat?

[image]

Grts - Johan

Reageer op dit bericht

618 keer gelezen

De lipjes zal je niet om hoeven te buigen, ben vergeten hoe de vergrendeling is, zal het uit zoeken en kom er op terug.
Adrie

Reageer op dit bericht

593 keer gelezen

Zie ik groene uitslag op de soldeerlipjes? betekend meestal dat er vroeger eens contact spray is ingespoten.

Voor het ding helemaal uit elkaar te halen zou ik de schakelaars eerst en vooral eens goed doorspoelen met IPA, en kijken wat het geeft.

Reageer op dit bericht

583 keer gelezen

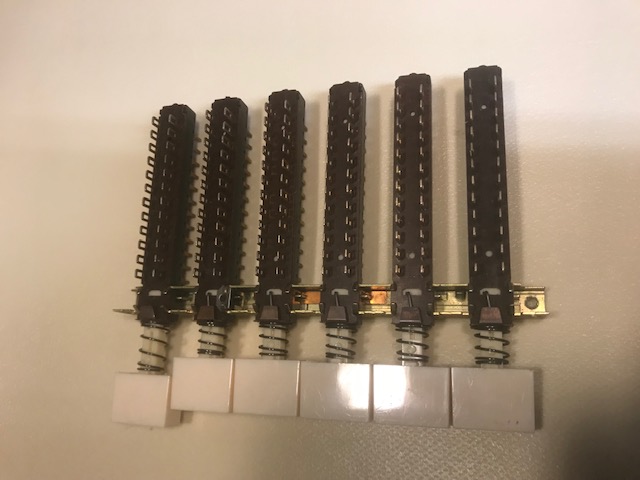

Je kan de schuiven als volgt verwijderen: op de bovenzijde van de schakelaar zit een lipje, wat een onderdeel is van de bovenzijde, plaats aan de achterzijde van het lipje iets waarmee je het lipje een heel klein stukje kan opwippen, pas op voor breken. bij een afhankelijke schakelaar moet gelijktijdig ook een andere schakelaar ingedrukt worden gehouden, je kan dan de schuif er uit trekken. Bij niet afhankelijke schakelaars moet het metalen beugeltje er uit gehaald worden. De foto's zijn niet van een PM5326 maar het is een sloopprint met het zelfde soort schakelaars.
