Aansluitgegevens PHILIPS monitortje (Algemeen)

door Hans van Kampen @, Voorhout, 19-03-2023, 21:13 (427 dagen geleden)

Hallo forumlezers

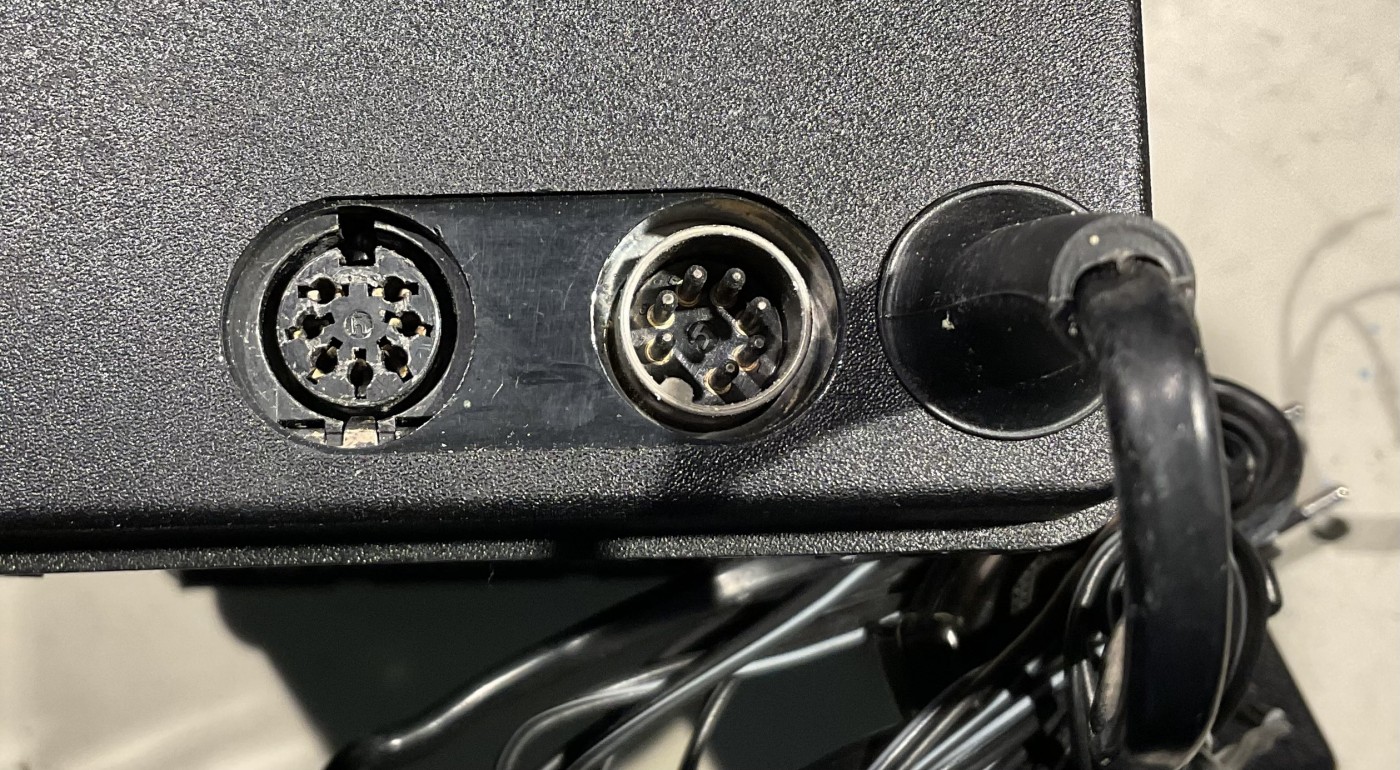

Op de NVHR beurs in Driebergen heb ik een klein zwart/wit monitortje gescoord met aan de achterzijde deze aansluitingen en kan er niets over vinden.

Heeft iemand dergelijke stekkers en of gegevens van deze aansluitingen, deze DIN stekkers vond ik niet op de beurs want zijn allemaal 3 of 5 polig.

Male connector was zeker voor door lussen?

Dank alvast.
;-)
Hans

[image]

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door gbr @, 19-03-2023, 21:32 (427 dagen geleden) @ Hans van Kampen

Hans, op internet kun je zoeken op een 7-polige dinplug en vind je info en waar te koop. Adhv de monitor zul je kunnen achterhalen wat de functie is van male/female plug. Pas geleden kwam ik eenzelfde 7-polige dinplug tegen op een autoversterker waarbij een deel van de pennen werd gebruikt om een (geaard) stereo-signaal over te brengen. een ander deel werd gebruikt als aansturing van de elektrische autoantenne. Dat zal bij de monitor niet het geval zijn.

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 19-03-2023, 21:46 (427 dagen geleden) @ gbr

Dank je gbr

;-)
Hans

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Maurice ⌂ @, Dordrecht, 20-03-2023, 00:24 (427 dagen geleden) @ Hans van Kampen

Als dat de Philips LDH2100 Monitor is??

Download manual LDH8300 op site van Wil: Freeservicemanuals.cm

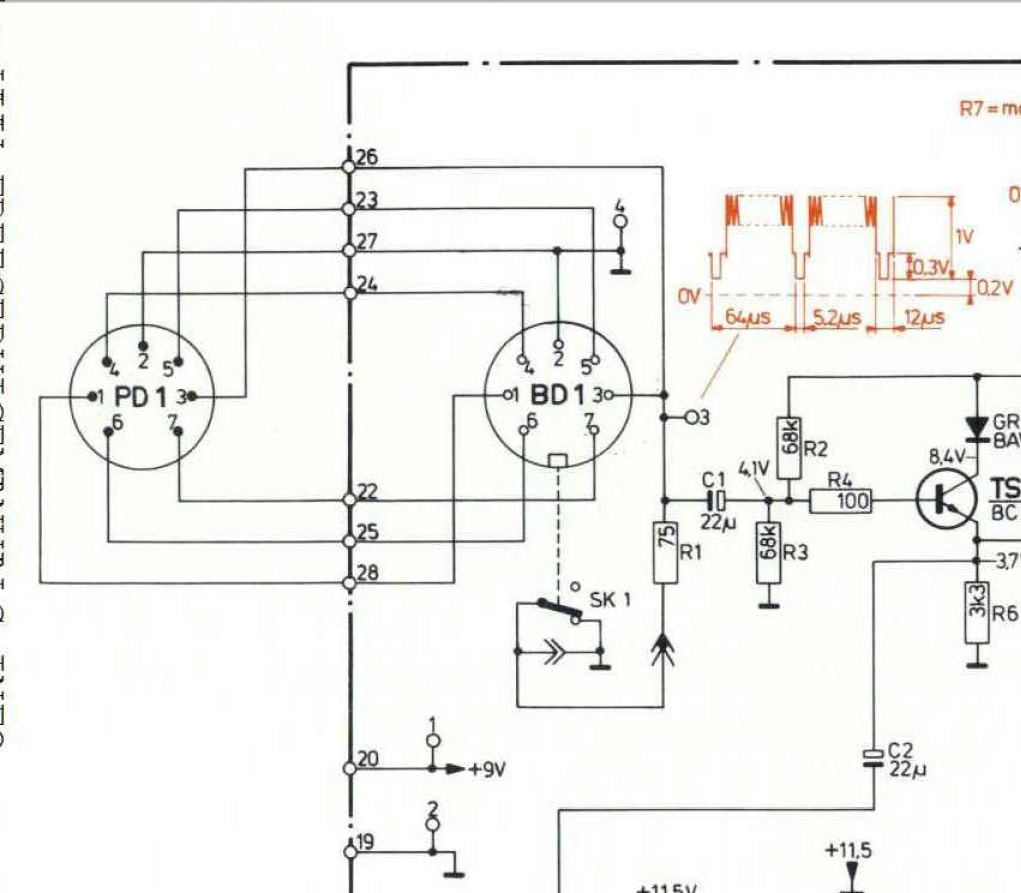

In die manual achteraan, de LDH2100 incl schema.
Zou dan Video pin 3 en massa pin 2 zijn.
Let op 1 conn , de linker op je foto, schakelt de 75 Ohm belastingweerstand in.
Wel zo belangrijk voor goed video signaal.

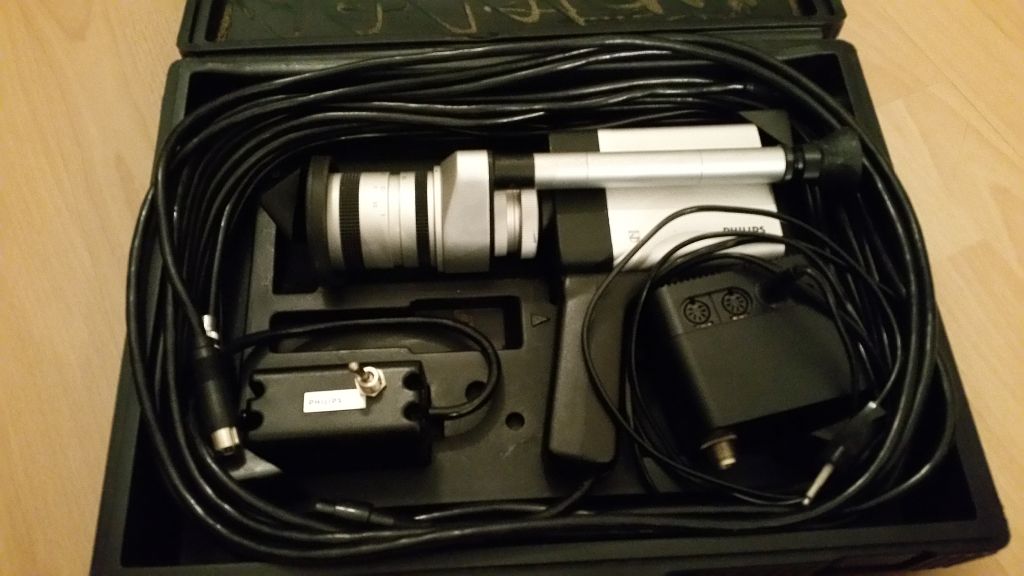

IK....heb de LDH8300 camera-zie foto.de koffer
[image]

Met LDH8300-Camera
LDH-4250-Adapter Camera
LDH4430-Power adapter
[image]

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 20-03-2023, 12:09 (427 dagen geleden) @ Maurice

Het is inderdaad een LDH 2100 monitortje Maurice.

Dank voor de info:)

;-)
Hans

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 22-03-2023, 19:43 (424 dagen geleden) @ Maurice

Hoi Maurice,

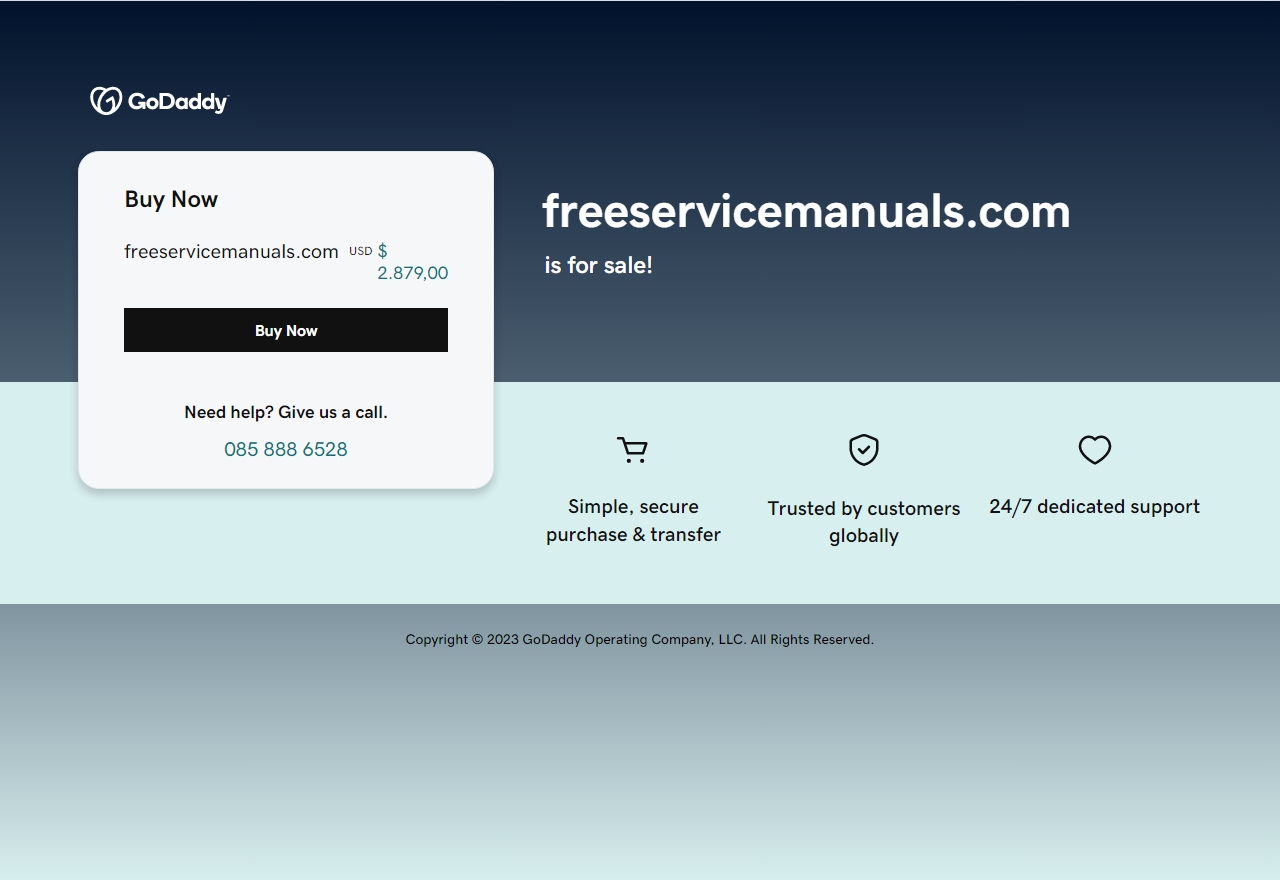

Als ik naar de site ga waarvan je de link hebt gegeven Freeservicemanuals.com kom ik geen steek verder, je kan nergens op klikken.

;-)
Hans

[image]

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Maurice ⌂ @, Dordrecht, 22-03-2023, 21:29 (424 dagen geleden) @ Hans van Kampen
Gewijzigd door Maurice, 22-03-2023, 21:31

Deze dan?
Net nog getest LDH8300

https://freeservicemanuals.info/nl/

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 22-03-2023, 21:33 (424 dagen geleden) @ Maurice

Inderdaad, die werkt, dank je.

;-)
Hans

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Marinus J @, 20-03-2023, 09:40 (427 dagen geleden) @ Hans van Kampen

Hoi Hans , was in de vorige eeuw een professionele set zwart/wit cameraatjes van met video en audio mixer.
Zal eens gaan zoeken wat ik daar nog van hen.
Zeker de audio mixer en misschien ook nog wat kabels.Er waren korte en lange kabels
met deze pluggen.
Wordt vervolgd.

Gr. René.

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 20-03-2023, 12:11 (427 dagen geleden) @ Marinus J

Helemaal top René,

Rustig aan, ik wacht wel af.

;-)
Hans

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Marinus J @, 20-03-2023, 09:52 (427 dagen geleden) @ Hans van Kampen

Volgens mij hoorde een kleine zw/w camera met kabels en voeding indertijd bij een video 80 camera set om text van papier af in het plaatje te mixen .
Video 80 set staat volgens mij bij Marcels tv museum op zijn site.
Stond toen in de folder van zo'n set.

René D.

Aansluitgegevens PHILIPS monitortje

door Onno-I @, 23-03-2023, 19:37 (423 dagen geleden) @ Hans van Kampen
Gewijzigd door Onno-I, 23-03-2023, 19:49

Hans,

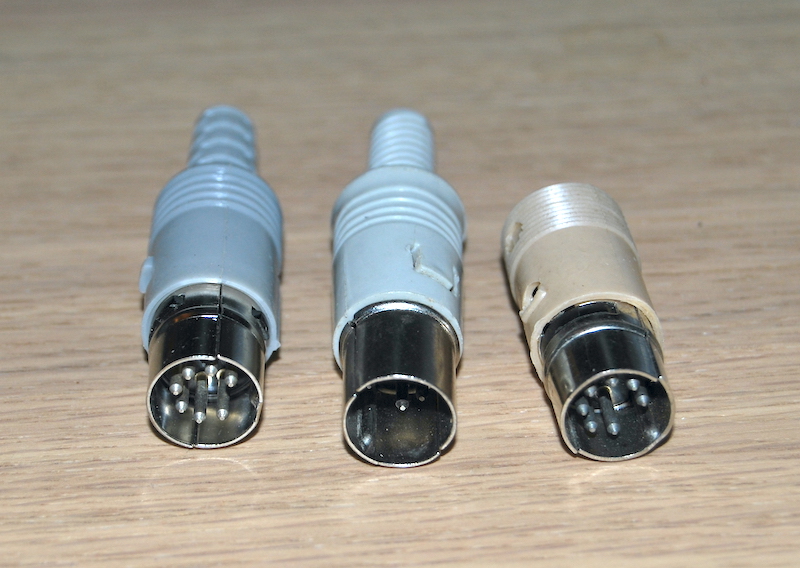

Op de beurs heb ik die 7-polige DIN connectors gezien maar laten liggen.

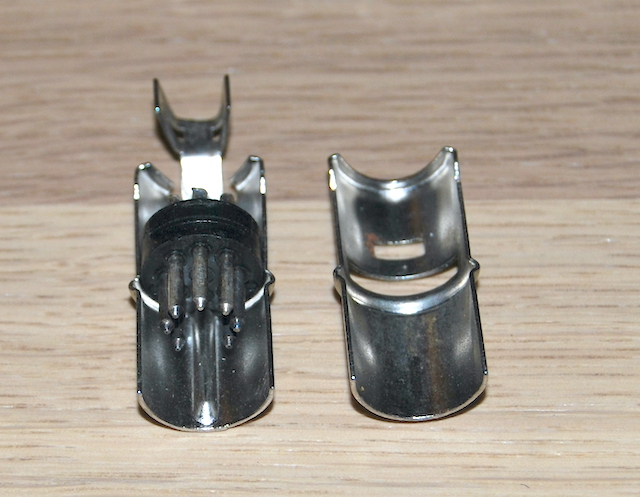

Zoekend in mijn connectorendoos vind ik er 3, waarvan 1 met extra lange afscherming.

Ik wil je er wel 1 of 2 sturen.

Mvg
Onno

[image]

Aansluitgegevens PHILIPS monitortje

door Hans van Kampen @, Voorhout, 23-03-2023, 19:46 (423 dagen geleden) @ Onno-I

Geweldig, ik stuur je even een pm. Onno.

;-)
Hans

--
Hans van Kampen

Aansluitgegevens PHILIPS monitortje

door Onno-I @, 23-03-2023, 19:56 (423 dagen geleden) @ Onno-I

[image]
