Transistor in Seeburg eindversterker (Algemeen)

door JohanB @, Sleidinge (BE), 11-04-2023, 18:06 (329 dagen geleden)

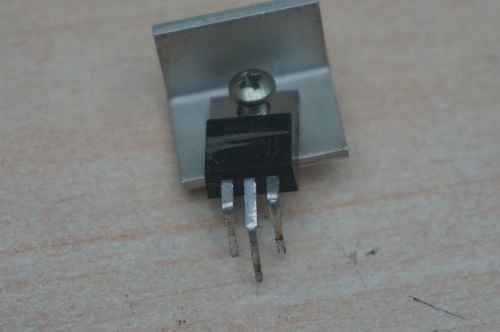

Welke transistor kan dit zijn?

[image]

Komt uit een Seeburg SHP3 eindversterker. In de servicedocumentatie vind ik 61-309689 NPN, dus enkel het Seeburgnummer. Het typenummer op de bijhorende PNP is ook uitgekrast.
In het tweede, nog werkende kanaal, zitten de originele Seeburgtransistoren met ... Seeburgnummer.

Iemand een idee? Dank voor mogelijk advies.

Johan

Transistor in Seeburg eindversterker

door J vd Westelaken @, Den Dungen, 11-04-2023, 18:46 (329 dagen geleden) @ JohanB

Hallo Johan,

Misschien heb je hier iets aan.

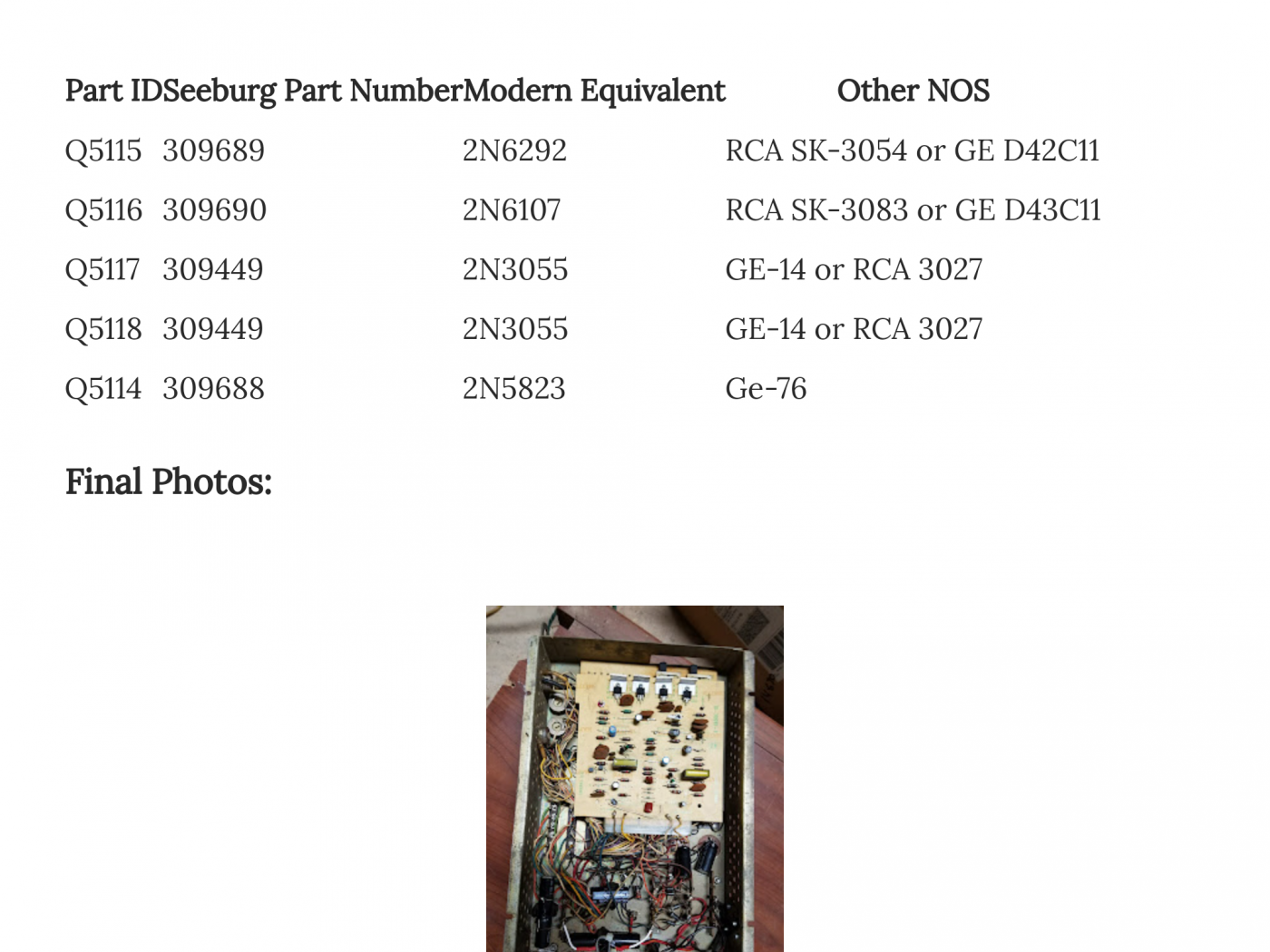

[image]

Op de onderstaande link is zij website te vinden.
http://www.cparso.com/2017/07/seeburg-shp3.html

Met vriendelijke groet,
Jan van de Westelaken

Transistor in Seeburg eindversterker

door Goldline @, Oranjedorp, 11-04-2023, 18:50 (329 dagen geleden) @ J vd Westelaken

Transistor in Seeburg eindversterker

door JohanB @, Sleidinge (BE), 11-04-2023, 21:40 (329 dagen geleden) @ Goldline

Cees, Jan,

dank voor jullie reacties.

De types die op de webpagina die Jan meegaf te vinden zijn voor Q5125 en Q5126 blijken gewoon bij Farnell, betaalbaar, op voorraad te zijn.

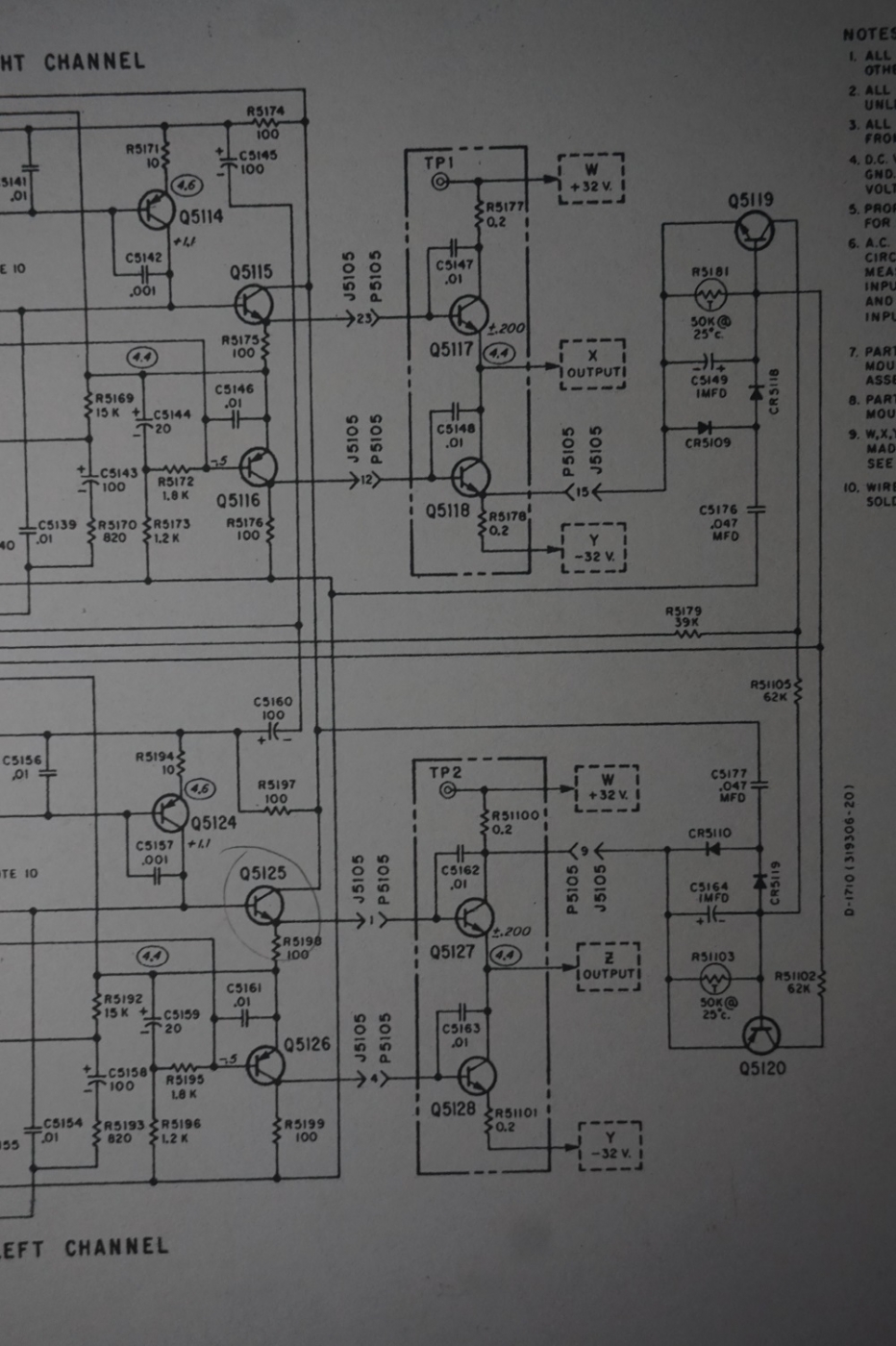

Ik geef, op vraag van Cees, ook even het schema mee.

[image]

De eindtransistoren (Q5115, 16, 25, 26) zijn 2N3055.

Bemerk: op de NIET defecte Q5126 is het typenummer doorgekrast maar staat wel nog het logo van TI op.

Grts - Johan

Transistor in Seeburg eindversterker

door Goldline @, Oranjedorp, 11-04-2023, 18:47 (329 dagen geleden) @ JohanB

Ik denk dat je met Tip41C/42C een heel eind komt, kan je het schema van de eindtrap hier plaatsen ?
zelf deze met succes in Ami toegepast.

--
Cees PA1DBA

Transistor in Seeburg eindversterker

door henkk56 @, 14-04-2023, 23:00 (326 dagen geleden) @ JohanB

Ergens op het net heb ik eens een overzicht van Seeburg gevonden met daarin alle Seeburg halfgeleider types met hun equivalenten,misschien is het nog te vinden.
Deze eindtrappen vliegen er soms ook uit omdat de voorgaande transistors ook slecht zijn.
Dat is vooral als een jukebox jaren in een onverwarmde en vochtige opslag heeft gestaan.
Dan gaan die goedkope plastic torretjes kapot.
Ik zal eens zoeken of ik deze lijst nog kan vinden dan zal ik m naar de schematheek sturen.

Henk

Transistor in Seeburg eindversterker

door JohanB @, Sleidinge (BE), 15-04-2023, 08:35 (325 dagen geleden) @ henkk56

OK, dank voor de tip.

Transistor in Seeburg eindversterker

door henkk56 @, 16-04-2023, 15:26 (324 dagen geleden) @ JohanB

Transistor in Seeburg eindversterker

door JohanB @, Sleidinge (BE), 16-04-2023, 16:08 (324 dagen geleden) @ henkk56

Dag Henk,

zéér interessant. Hartelijk dank.
