N4520 - asje van bandspanningsrol (Gezocht)

door Lovam @, Eindhoven, 05-05-2023, 22:05 (380 dagen geleden)

Van mijn pas gekochte N4520 was ik bezig het tape-pad schoon te maken.

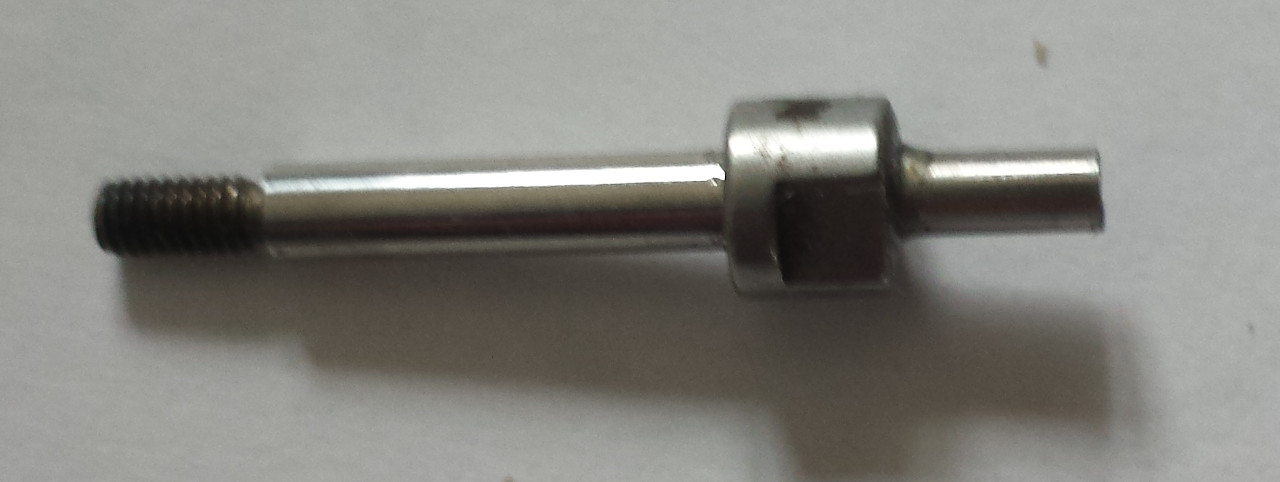

Bij de rechtse bandspanningsrol (klein) zat het sierplaatje flink vast; opeens had ik het hele asje in m'n hand. Het asje bleek bij de bevestiging in de houder afgebroken (zie foto).

[image]

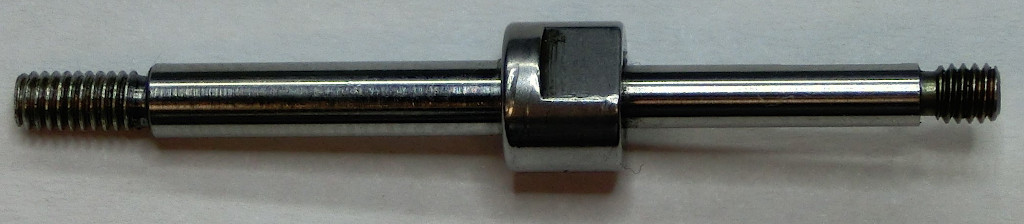

Ik ben nu op zoek naar een ander asje, zoals op deze foto (staat andersom):
[image]

De afmetingen zijn:
- totale lengte: 39,0 mm;
- diameter voorste deel (voor de rol): 2,99 mm;
- diameter achterste deel (inklemmen): 2,49 mm;
- lengte voorzijde tot voorzijde ‘krimpbus’: 20,0 mm, achterzijde: 15,0 mm; lengte van de ‘krimpbus’: 4,60 mm; diameter: 5,95 mm;
- vlakgefreesde oppervlakken parallelle afstand: 4,92 mm;
- lengte van de ‘afschuining’: 3,0 mm.
- buitendraad aan beide uiteinden: M 2,6 x 0,45; draadlengte achter: 3,0 mm, voor: 6,0 mm;

Het is me nog niet gelukt om een ander asje te vinden.

Op een ander forum bleek iemand een asje uit een oude videorecorder aangepast te hebben (jarengeleden).
Ik heb zelf geen draaibak.

Is er iemand die mij hiermee kan helpen?
Of misschien een tip hiervoor heeft.

Bij voorbaat dank.

Martin

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 05-05-2023, 22:16 (380 dagen geleden) @ Lovam

Aanvulling:
het betreft een Philips bandrecorder.

N4520 - asje van bandspanningsrol

door hanswal @, Hoorn, 05-05-2023, 23:33 (380 dagen geleden) @ Lovam

Martin,

De Philips bandrecordergoeroe heet Frits Bolsenbroek en zijn website is bandrecorder.be.

Hans

--
scoper apestaart quicknet punt nl

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 06-05-2023, 11:17 (380 dagen geleden) @ hanswal

Goedemorgen Hans,

Dank voor uw reactie.

De naam Frits Bolsenbroek en zijn website ken ik al.
Hij is met name gespecialiseerd in de oude(re) Philips bandrecorders, echter niet in de 'grote' machines.

Maar misschien kent hij wel iemand, ik zal hem eens contacteren.

Martin

N4520 - asje van bandspanningsrol

door Leo Snoeren ⌂ @, Dongen, 06-05-2023, 15:05 (380 dagen geleden) @ Lovam

Een andere optie is MFBfreaks, maar dat heb je misschien al geprobeerd. Punt is dat er maar weinig slopers van zijn, iedereen probeert zijn (of haar) machine op te knappen......

Succes!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 06-05-2023, 22:27 (379 dagen geleden) @ Leo Snoeren

Hallo Leo,

Ja op MFBfreaks forum heb ik ook gevraagd, echter nog zonder succes.

Martin

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 06-05-2023, 22:49 (379 dagen geleden) @ Lovam

@Maarten van Dijk,

Bedankt voor uw reactie.

Hierbij enkele detail-foto's waar het asje moet zitten, achter de 'middelste' frontplaat - rechts.

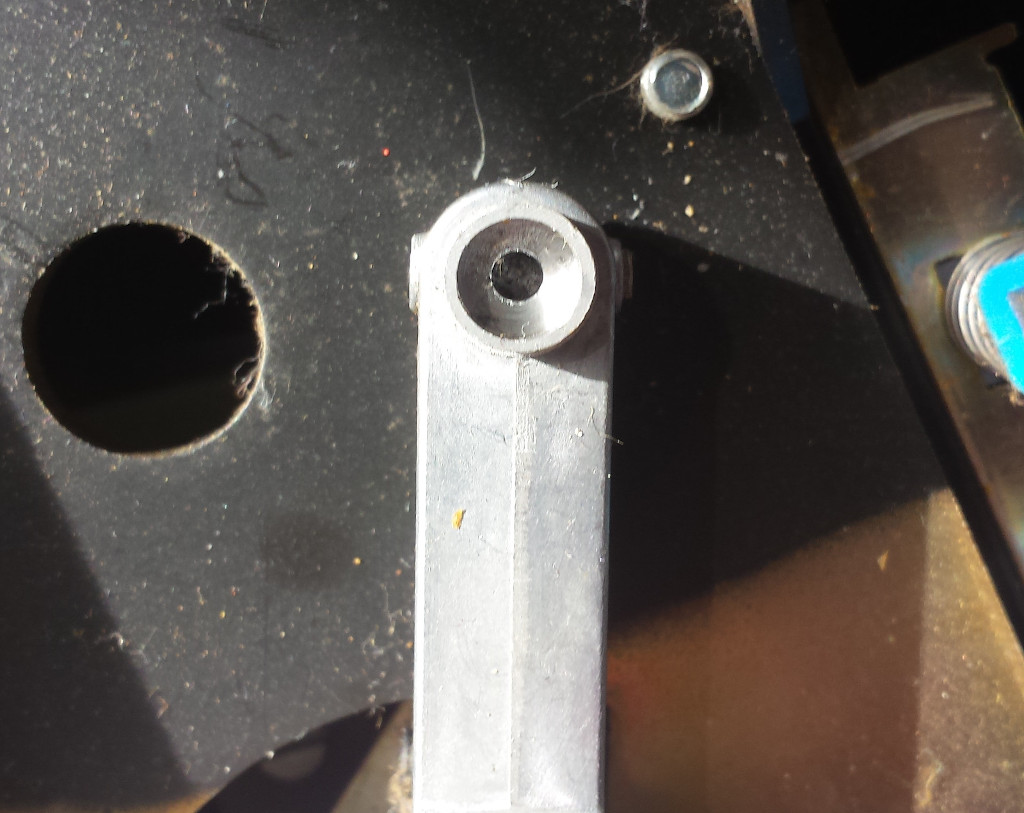

Bandspannings-arm:
[image]

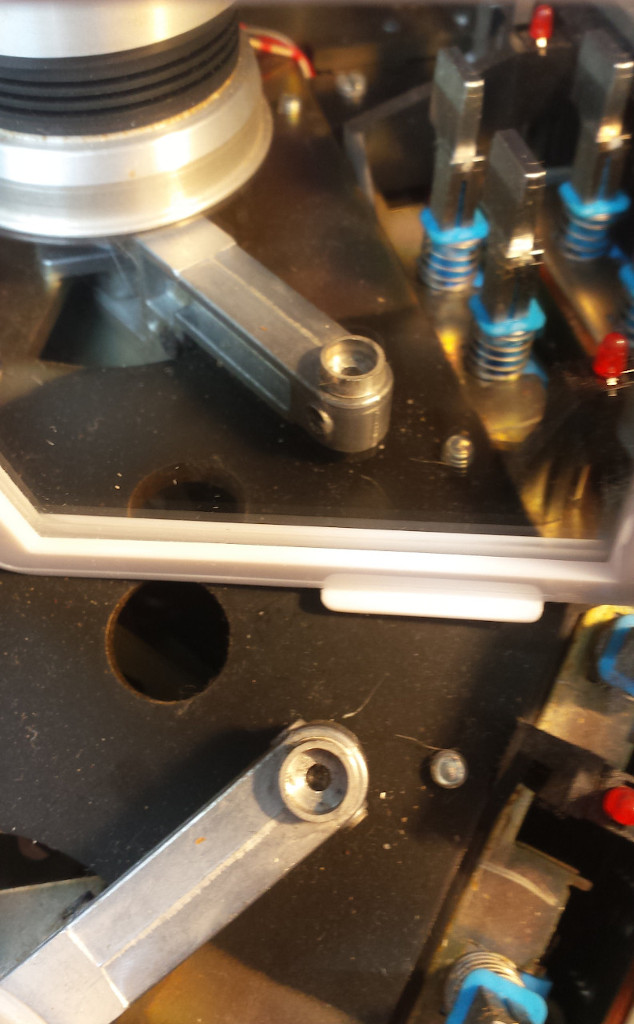

Idem, met een spiegel er achter:
[image]

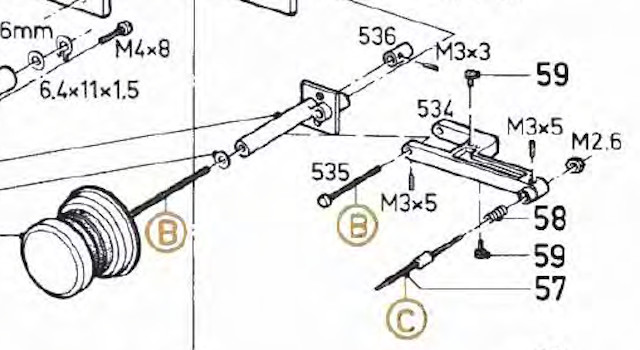

Detail-tekening uit SM:
[image]

Hopelijk help dit.
Zou fantastisch zijn als u nog iets hebt.

Bij voorbaat dank.

Martin

N4520 - asje van bandspanningsrol

door hanswal @, Hoorn, 07-05-2023, 01:56 (379 dagen geleden) @ Lovam

- buitendraad aan beide uiteinden: M 2,6 x 0,45; draadlengte achter: 3,0 mm, voor: 6,0 mm;

Martin,

Als ik goed naar de foto kijk, zie ik linkse schroefdraad. Klopt dit, kijk ik scheel, of is de foto op enige manier gespiegeld? Voor het namaken van het asje lijkt dat me wel essentieel.

Hans

--
scoper apestaart quicknet punt nl

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 07-05-2023, 08:42 (379 dagen geleden) @ hanswal

Hans,

Je scherpe blik kan wel kloppen.

De foto van het complete asje heb ik met een fotobewerkings-programma gespiegeld om dezelfde 'richting' te krijgen als het defecte.

Martin

N4520 - asje van bandspanningsrol

door Armand @, België, 07-05-2023, 09:08 (379 dagen geleden) @ Lovam

"Ik heb zelf geen draaibank"

Je kan het eens vragen aan "Boudewijn" op het NFOR (buizenforum).

Groeten, Armand

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 07-05-2023, 15:54 (379 dagen geleden) @ Armand

Hallo Armand,

dank voor de tip.

Hou ik nog achter de hand voor als het op een andere manier niet lukt.

Martin

N4520 - asje van bandspanningsrol

door Armand @, België, 13-05-2023, 09:02 (373 dagen geleden) @ Lovam

Hallo Armand,

dank voor de tip.

Hou ik nog achter de hand voor als het op een andere manier niet lukt.

Martin

Is het al gelukt?
Dit bericht ontvangen van Boudewijn :
""Hallo,gelezen op het transistorforum.Ik heb deze asjes aleens gerepareerd door in te boren of vonken en dan in het ontstane gaatje een nieuw asje te lijmen met loctite,dat stukje as hoeft niet hard te zijn.Ik kan niet inloggen op het transistorforum.Mvg,Boudewijn.

Deze e-mail is gestuurd door Boudewijn via het Nederlands Forum over Oude Radio's.""

Groeten, Armand

N4520 - asje van bandspanningsrol

door Lovam @, Eindhoven, 14-05-2023, 23:22 (371 dagen geleden) @ Armand

Hallo Armand,

Dank je voor de interesse.

Nee ik heb helaas nog geen ander asje weten te bemachtigen.

Op een ander forum is iemand bezig met een project om origineel asje(s) te maken.

Ik vind dat een bandrecorder van dit kaliber (N4520) het 'verdient' om deze zo origineel mogelijk te houden.
Vandaar heb ik mijn hoop vooralsnog gevestigd op dat project.

Mocht dat project toch niet slagen dan zal ik me wenden tot Boudewijn.

Groet, Martin
