10,7 Mhz injector dippy schema (Toestel of techniek)

door eric-radio , Arnhem, 11-06-2020, 15:26 (1625 dagen geleden) @ kris
Gewijzigd door eric-radio, 11-06-2020, 15:34

Hallo Kris,

Leuk je nieuwe ontwerp, ik heb wat problemen gehad om het oude ontwerp stabiel te krijgen op 10.7 mhz omdat de oscillator af viel onder de 10.79900 MHZ.
Door het verlagen van de 39 pf Condenstaor naar 35 pf is hij nu redelijk ok en bruikbaar.

Ik heb nog twee vragen over je ontwerp gezien ik hem ook wil gaan boouwen:

Wat bedoel je met "aangezien dat regelbaar is vervalt de cv"
En welke varipcap diode heb je in je ontwerp gebruikt?

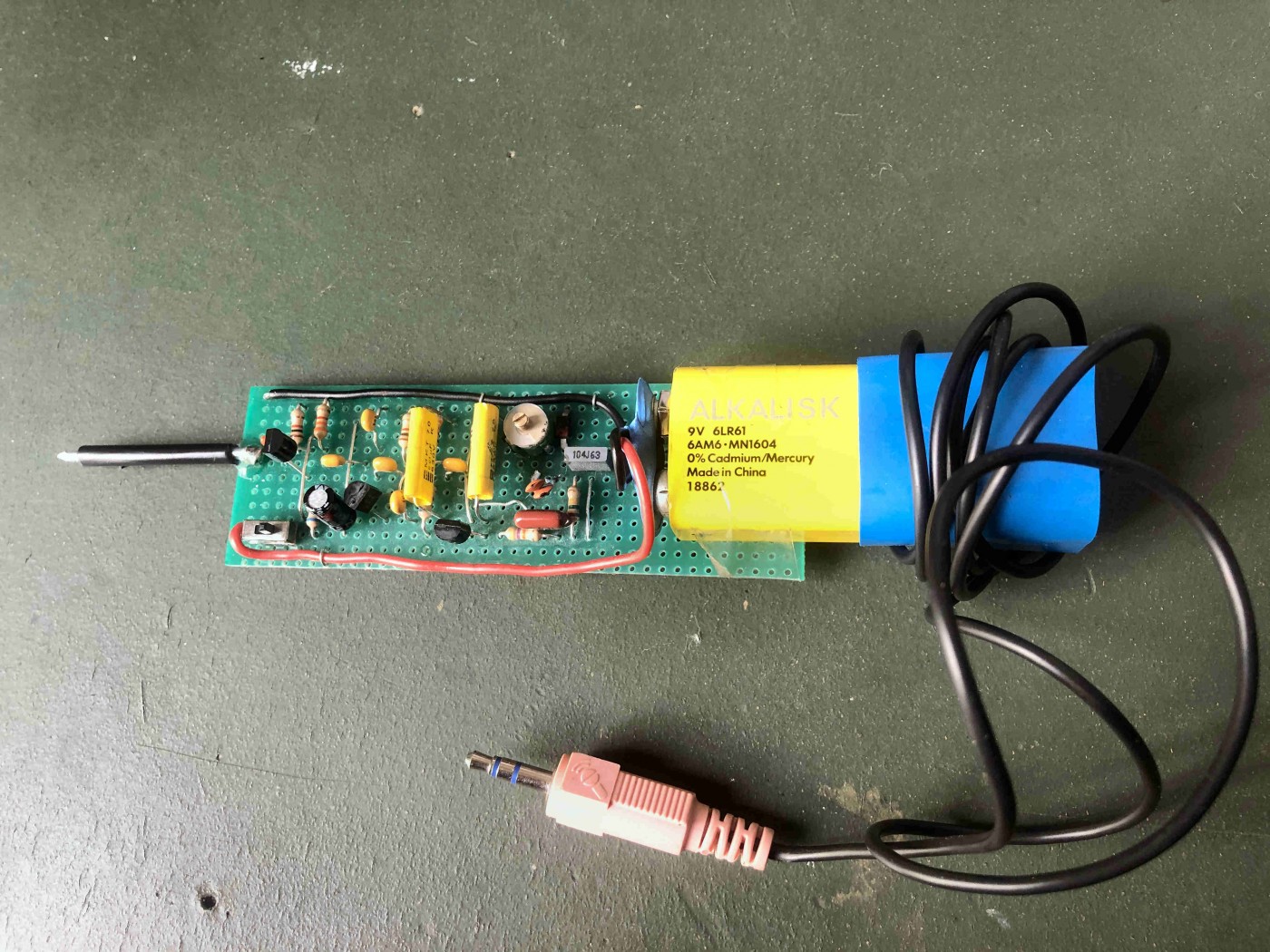

Hierbij een foto van mijn brouwsel, gemaakt met wat onderdelen die ik nog had liggen.

Hierbij nog een leuk ander onderwerp hoe je met een SDR de ratiodetector kunt afregelen en of zichtbaar maken.

https://www.youtube.com/watch?v=P-16TP8mYLo

Vr gr Eric
