10,7 MHz FM injector (Toestel of techniek)

door Ben , Waddinxveen, 09-12-2020, 21:22 (1233 dagen geleden) @ kris

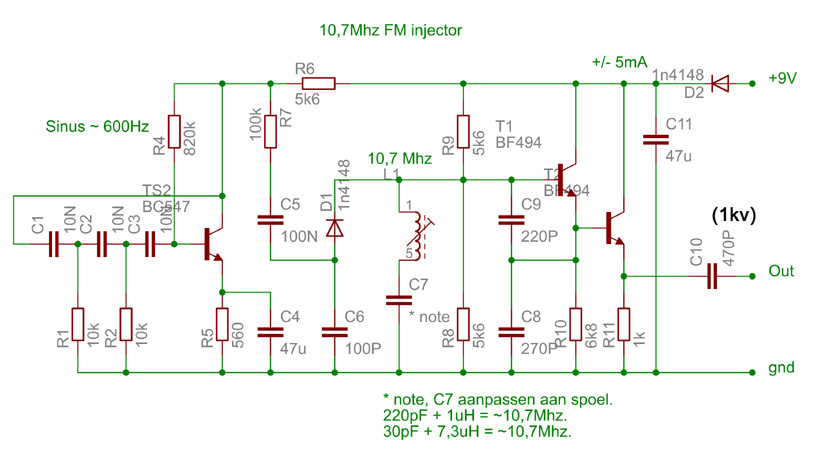

Hierbij een uitwerking van deze 10,7 MHz injector voor de "doe het zelver".

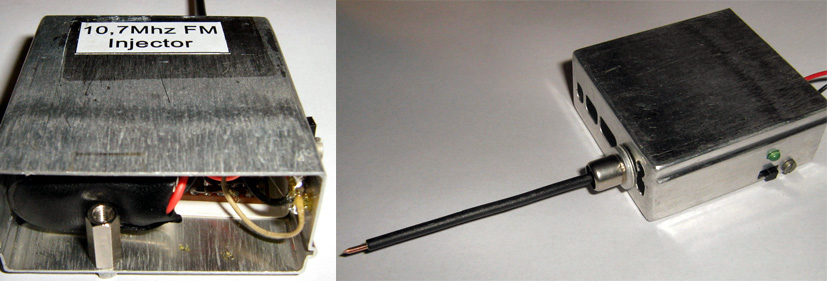

Het blikje is van een Flipse TV unit en L1 komt van het sloopprintje daaruit.

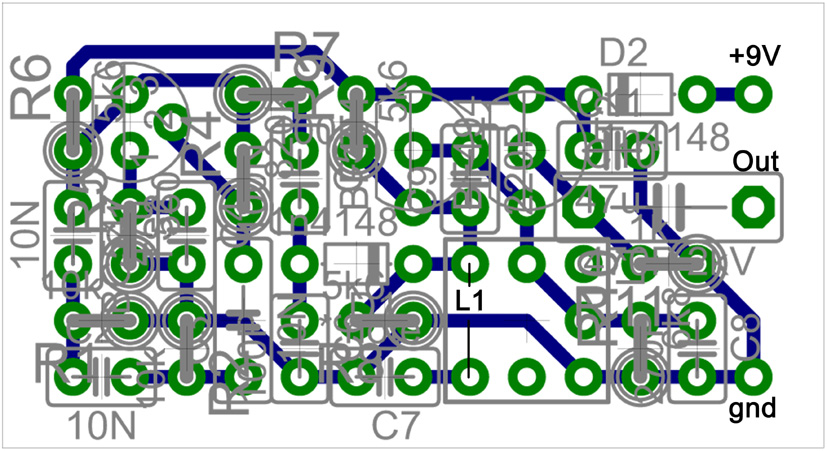

De componenten zitten op een gaatjesprint met draadjes aan de onderzijde.
Voor mijzelf is het met smd opgebouwd maar is getekend voor normale componenten.
Dit is mogelijk een leidraad voor de zelfbouwer gedurende de winter.
Succes en groet, Ben
