Batterijveer voor Shure microfoon (Algemeen)

door soundman2 @, Wouw, 08-07-2022, 11:19 (630 dagen geleden) @ Dave
Gewijzigd door soundman2, 08-07-2022, 11:29

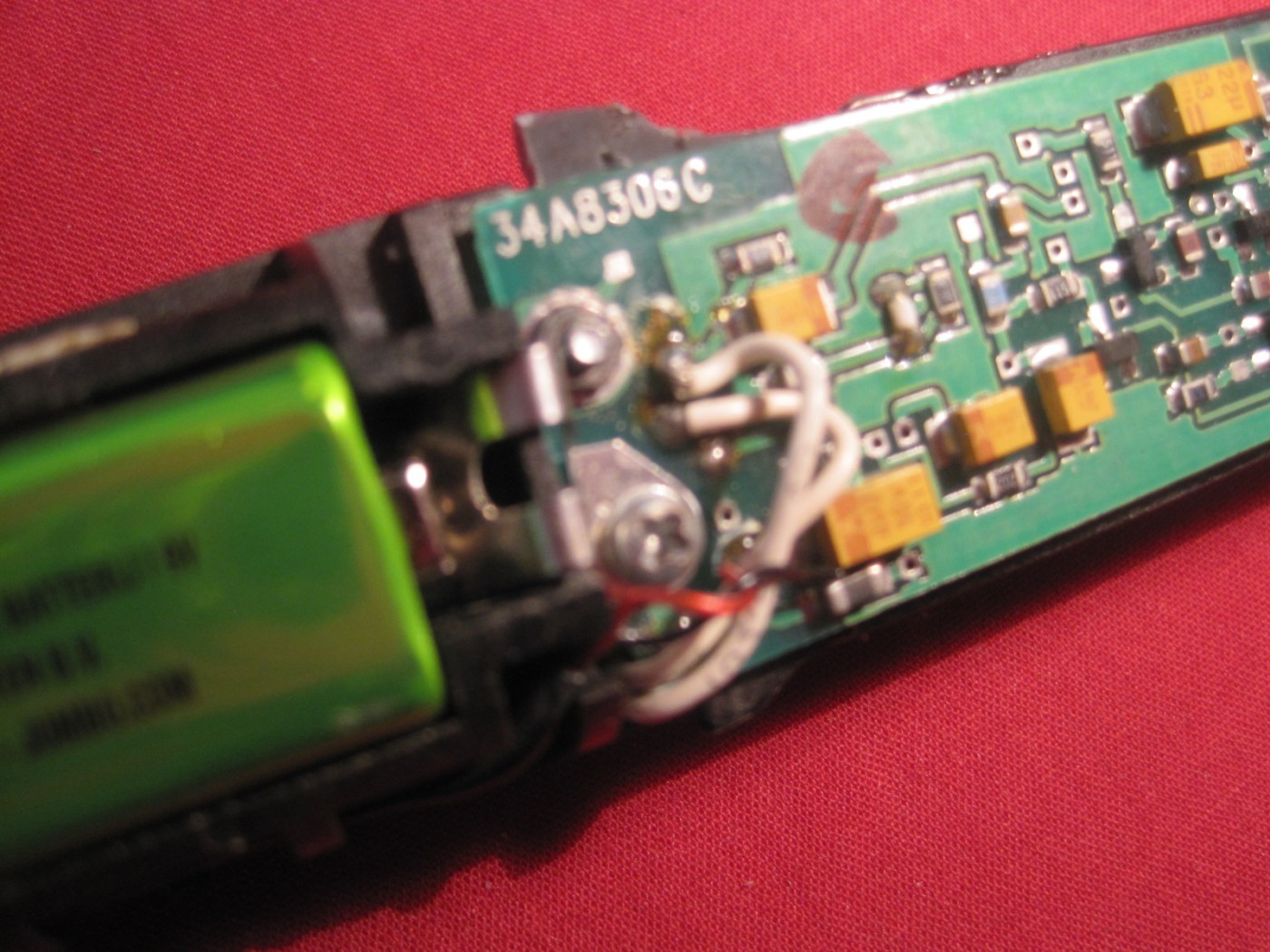

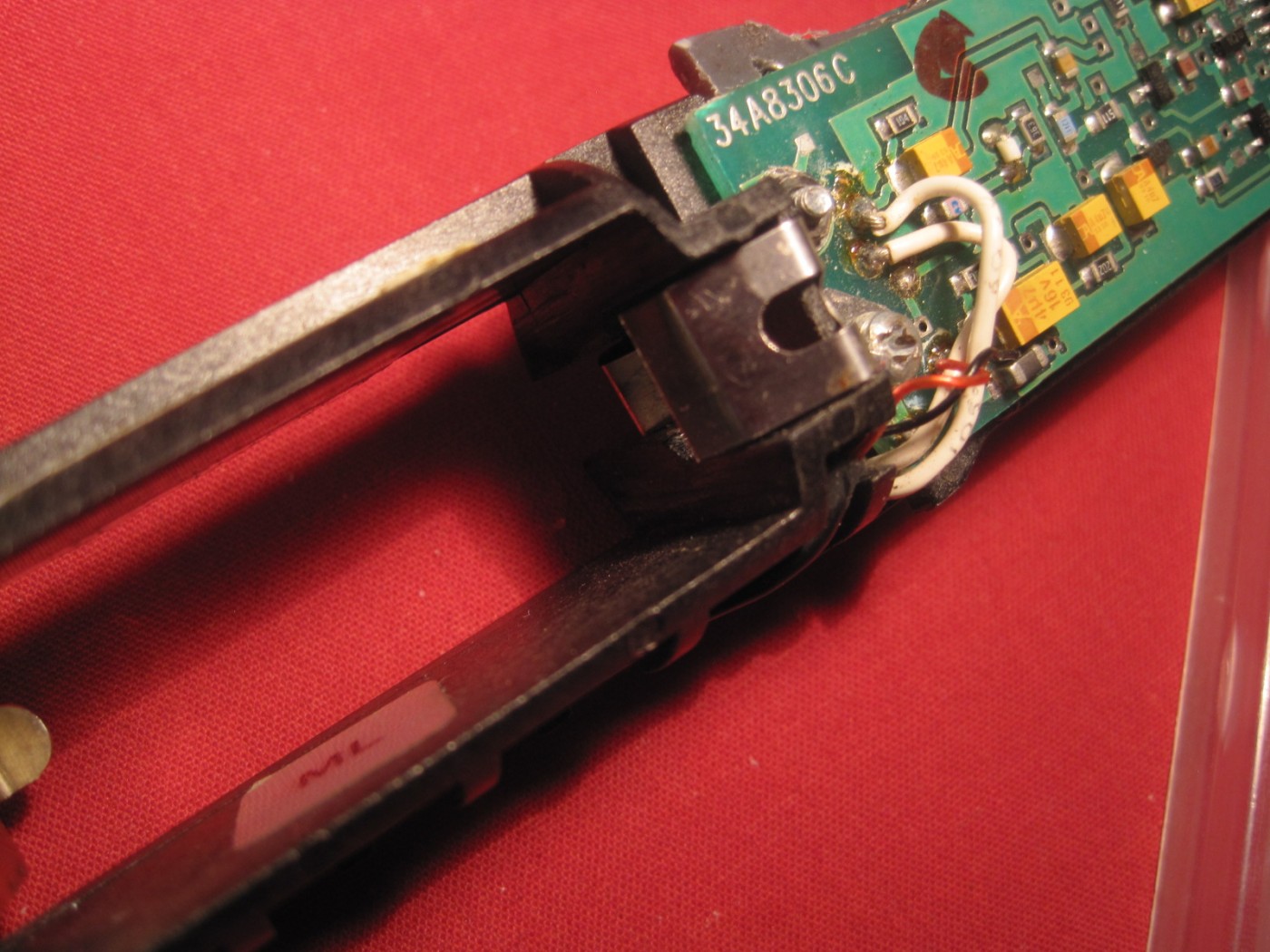

Omdat foto's meer zeggen dan woorden:
[image]
[image]
[image]
[image]
[image]

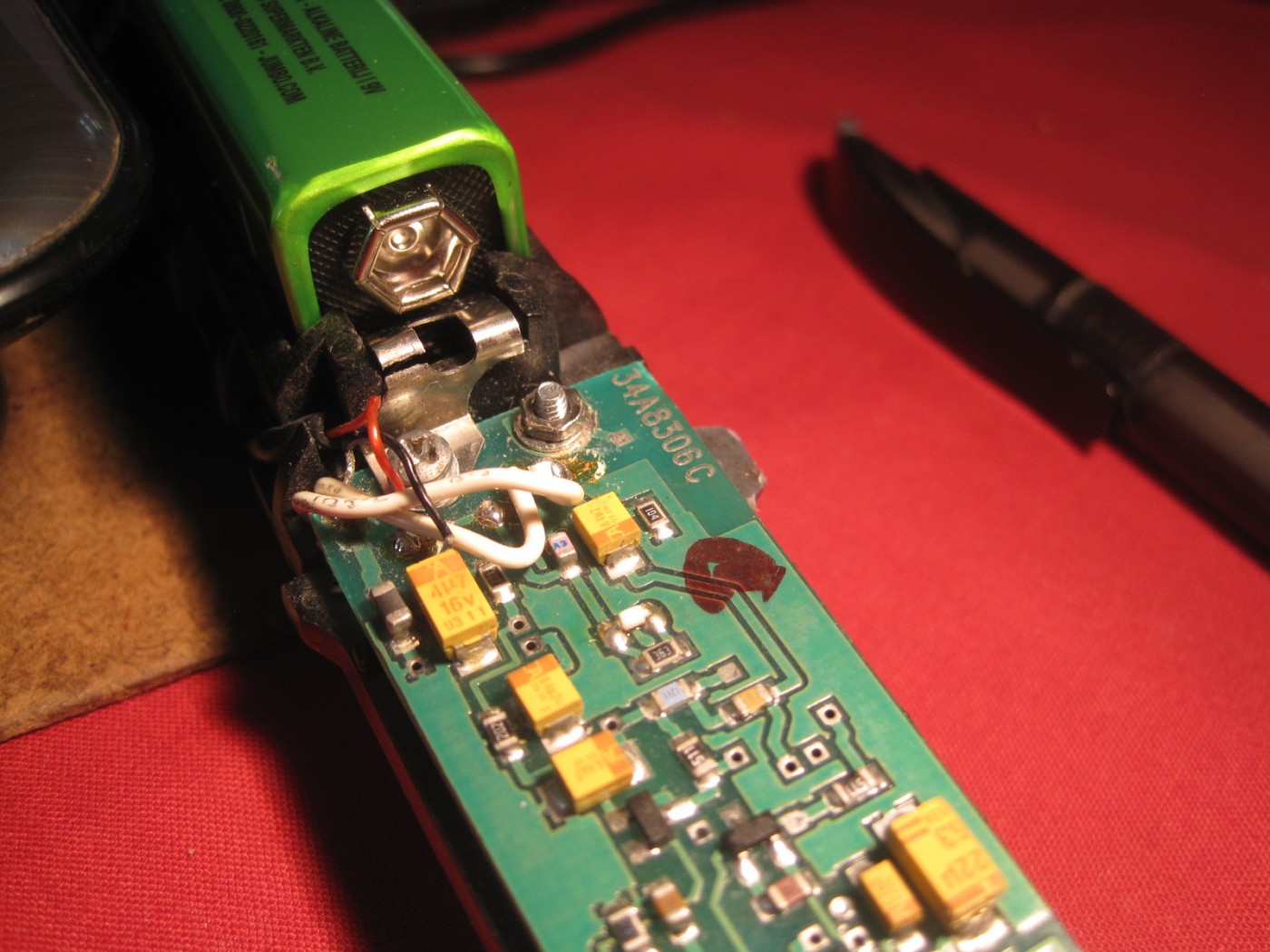

De laatste foto met de batterij erin is niet perfect scherp, dat heb je met automaten.....

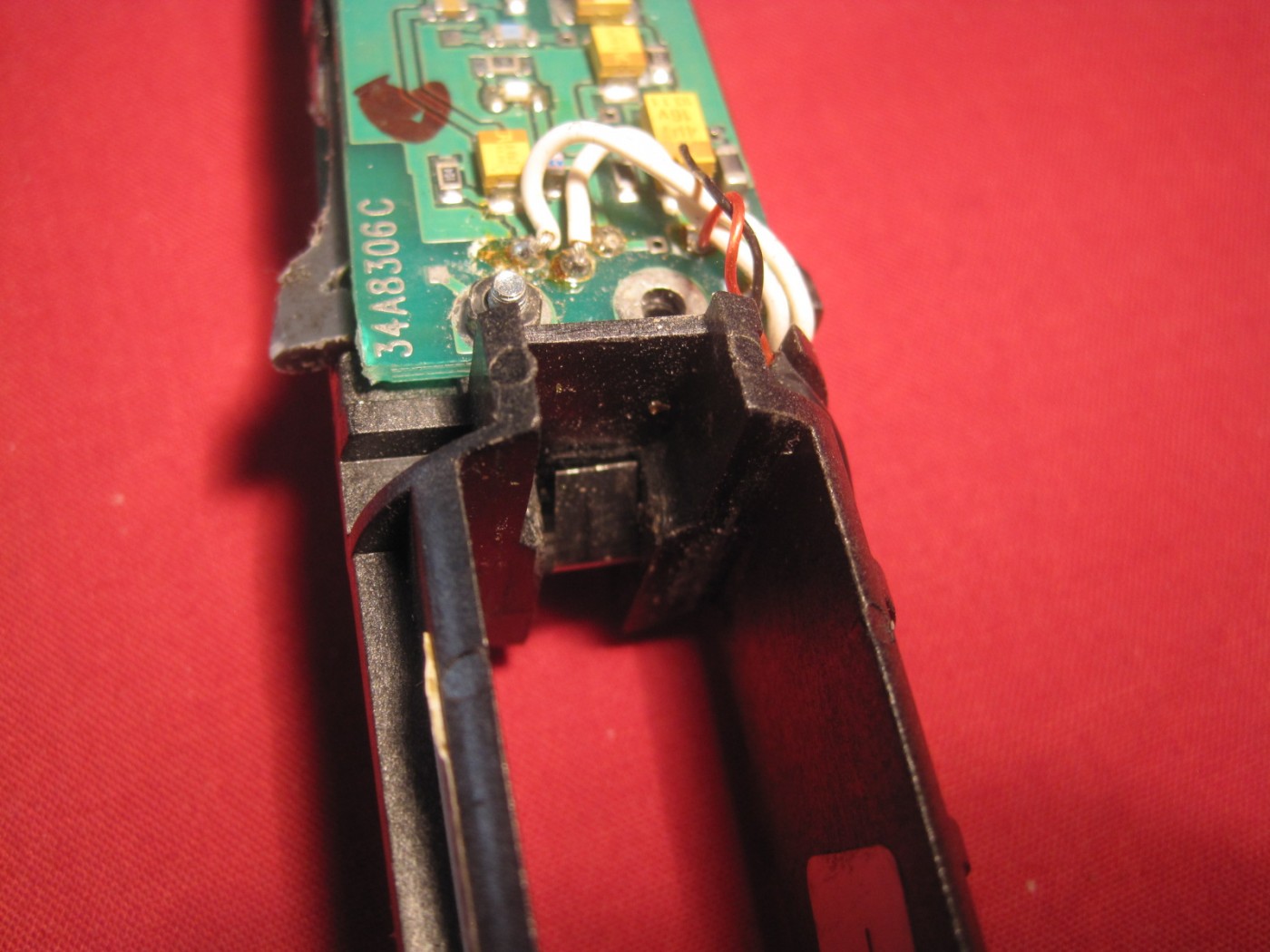

Het vakje waar de veer in moet vallen, is 9,8mm breed (rode pijl)

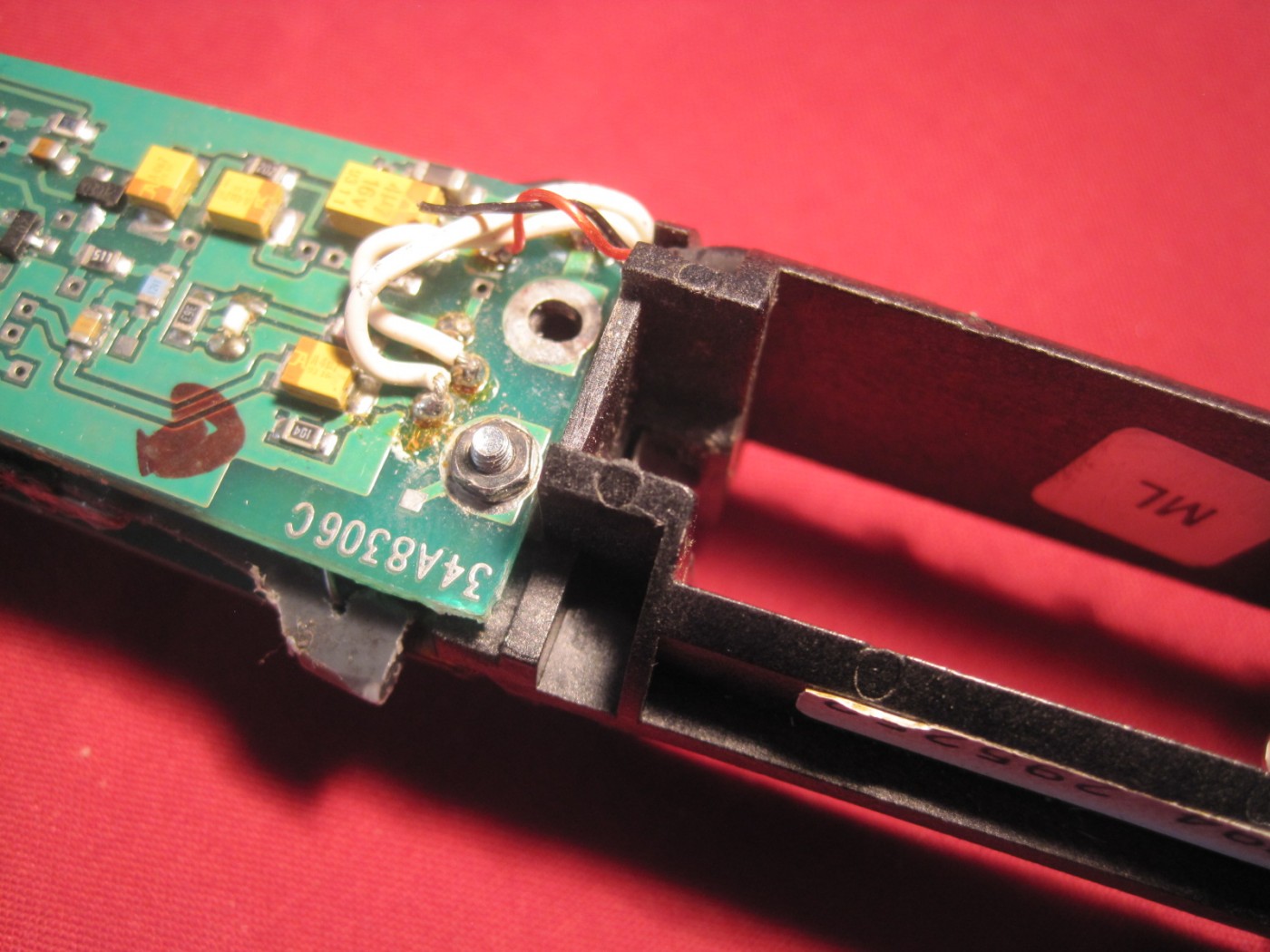

De veer is zit vast met een biutje M2,5 en een
moertje+ tandring. Het houdt tevens de printen bij elkaar en aan de behuizing. Het boutje van de andere veer zit even andersopm, zodat je daarvan het moertje ziet.
[image]
Op de diverse foto's is ook te zien dat de veer veel te ver naar voor komt, daardoor haakt het pluskontakt van de batterij er achter. Door het herhaaldelijk vervormen van de veer is deze (deels) gebroken.

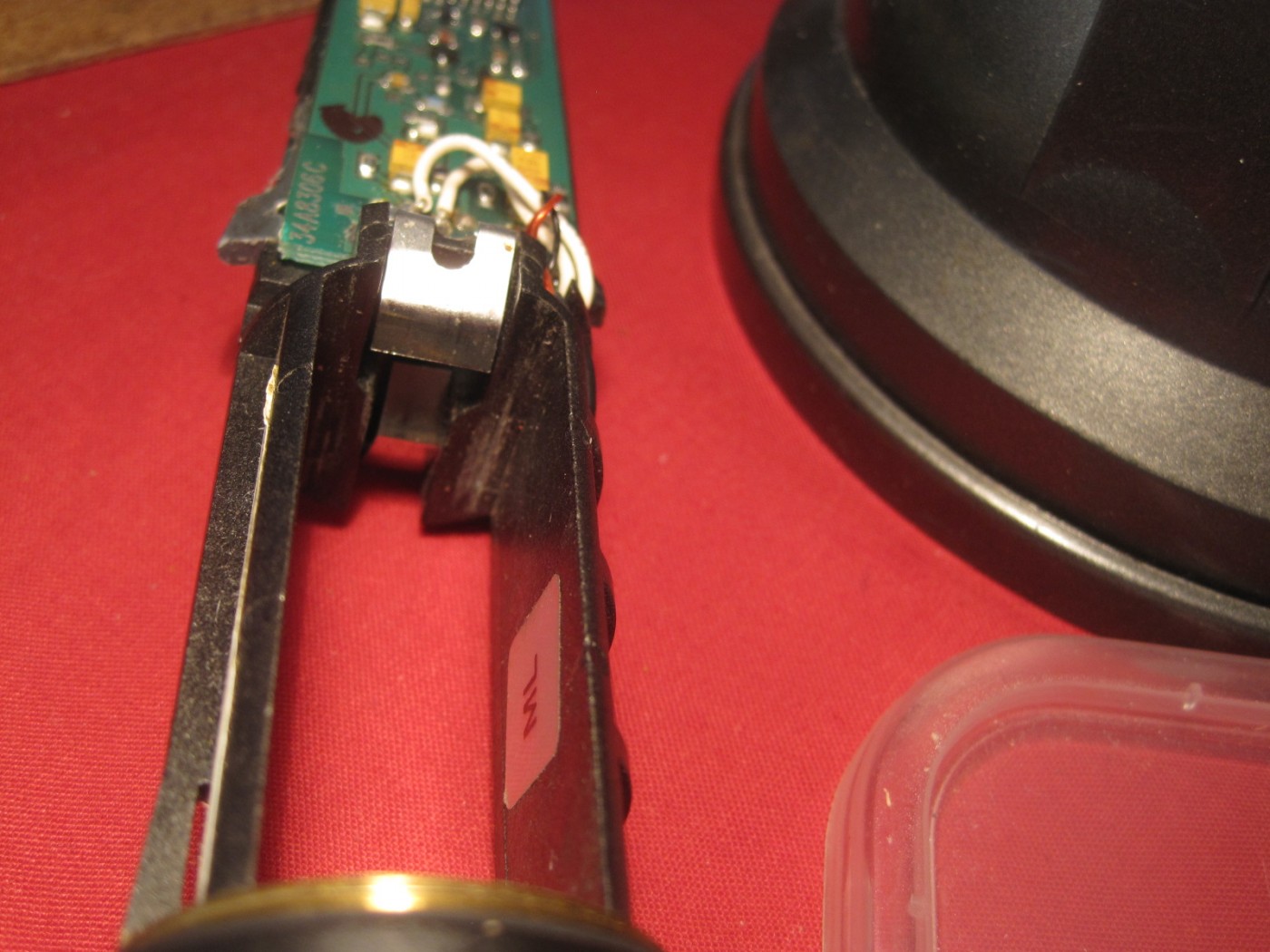

De volgende foto laat zien hoe het fout gaat als de batterij uit de micro gehaald wordt.

[image]
