Bouw mijn eigen Testbeeld generator (Deel 2) (Toestel of techniek)

door soundman2 @, Wouw, 15-05-2024, 12:34 (170 dagen geleden) @ KarelWagema
Gewijzigd door soundman2, 15-05-2024, 12:59

Heb nog wel eens zitten denken om het apparaat na te bouwen wand het blijft erg leuk om aan dat soort oude techniek te meten.
En het is enorm leerzaam.
Maar zoals ik al zeg het is een enorm karwei en dan komt het vinden van de oude onderdelen tegen welke prijs.

Maar misschien kom ik ooit nog wel eens wat tegen.

Groet Karel

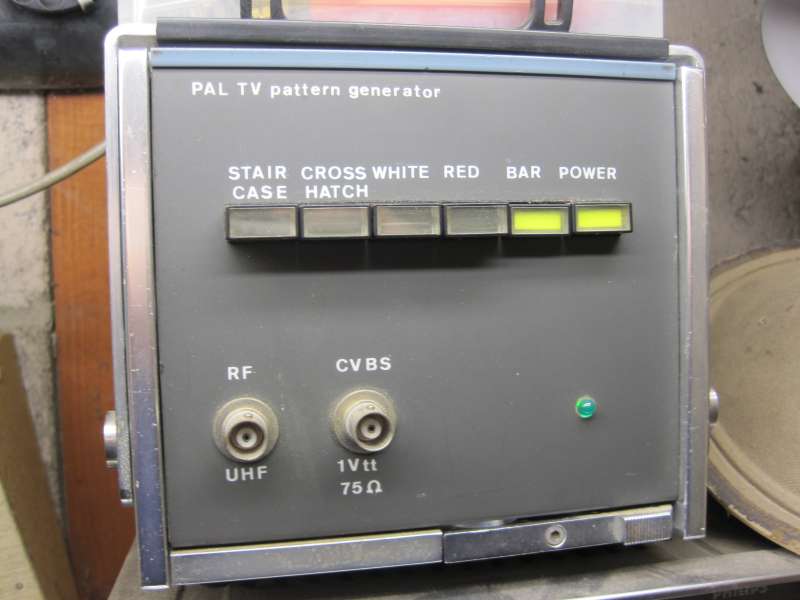

Ik heb ooit de PM5501 eens nagebouwd vanaf het schema. De modulator heeft alleen UHF.
Het bouwen heeft wat moeite gekost. In de onderdelenlijst/schema, stond een verkeerde weerstandswaarde, waardoor de kleurenbalk niet klopte. Het origineel moest er aan te pas komen om de juiste waarde te vinden.
De syncfabriek komt uit de cameraafdeling. Het video is daardoor geïnterlinieerd, wat bij veel generatoren, net als de originele PM5501 ongebruikelijk is
[image]
