10,7 MHz FM injector (Toestel of techniek)

door soundman2 , Wouw, 09-12-2020, 16:22 (1448 dagen geleden) @ leemhuis01
Gewijzigd door soundman2, 09-12-2020, 16:28

Doorgaans is de condensator ontladen en het spanningsverschil tussen beide aansluitpunten nul volt. Sluit je hem aan op een punt waar bijvoorbeeld 250 volt op staat, dan wordt die spanningssprong door de condensator ongehinderd doorgegeven, totdat de condensator opgeladen is. Hoe groter de capaciteit, hoe groter de stroom die nodig is om de condensator op te laden. Die stroom wordt geleverd, door in dit geval de weerstand van 1K Ohm en de transistor, via het aarddraadje van de injector naar het chassis. Die laatste kan daar best wat moeite mee hebben.

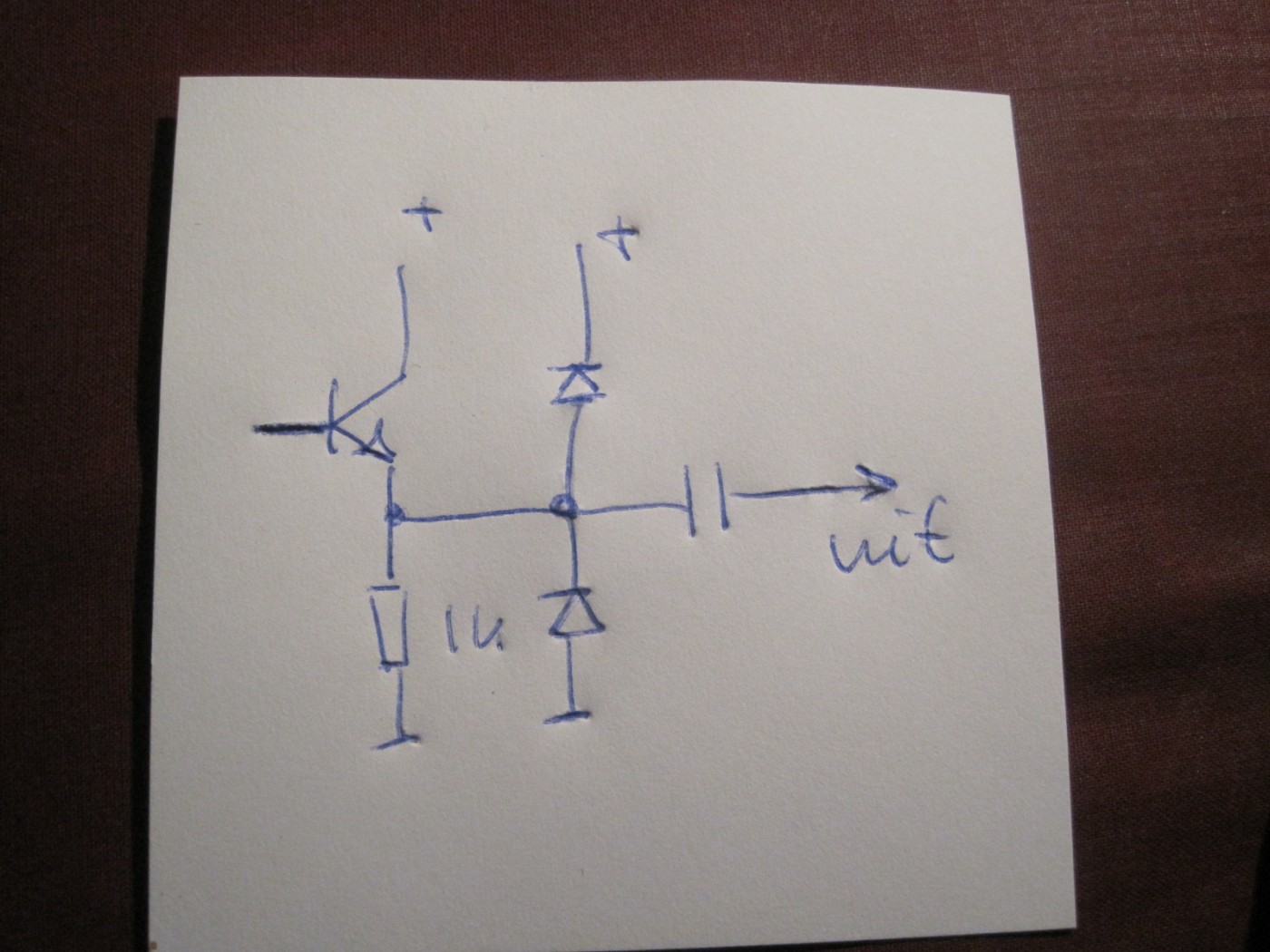

Een veel toegepaste methode die bescherming biedt, is twee diodes over de uitgangsschakeling, aan de kant van de uitgangstransistor. Een diode van massa naar de uitgang en een van de uitgang naar plus voeding van de injector, beide in sperrichting. Eventuele laadstromen worden dan door de diodes kortgesloten naar de voeding van de signaalinjector.
