L6X38T versus 22RL798 (Toestel of techniek)

door Pim V. , Amsterdam, 29-12-2021, 17:33 (1059 dagen geleden) @ Pim V.

Allen bedankt voor de onderstaande reacties.

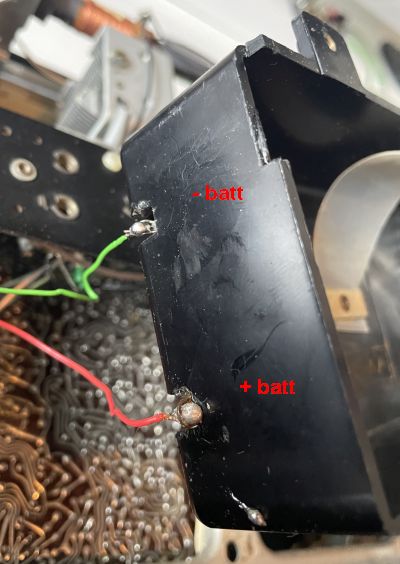

Ik heb een 9 volt adapter besteld om het toestel te kunnen testen. Echter ik ben niet zeker van de polariteit van de 9 volt aansluiting. De huidige adapters hebben de - aan de buitenzijde en de + aan de binnenzijde. Ik lees berichten dat het bij deze radio andersom zou zijn. Er is eerder aan deze radio gewerkt. In de batterijbak is het rode kabeltje aan de plus van de batterijen gesoldeerd, en vervolgens aan de binnenste pin van het mannetje in het chassis van de radio.

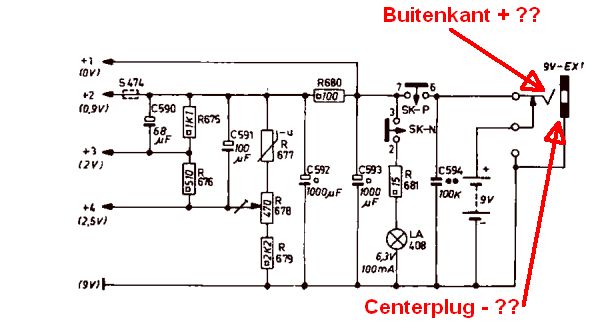

Als ik het schema goed interpreteer werkt de buitenkant van het chassisdeel als schakelaar, bij het insteken van een plug wordt de stroomkring van de batterijen onderbroken. Dit alles is de + aansluiting ? Dan zal ik dus de voeding die ik besteld heb om moeten polen.
