L6X38T versus 22RL798 = > 5 VDC voor bluetooth (Toestel of techniek)

door soundman2 , Wouw, 31-12-2021, 13:01 (1061 dagen geleden) @ franc
Gewijzigd door soundman2, 31-12-2021, 13:35

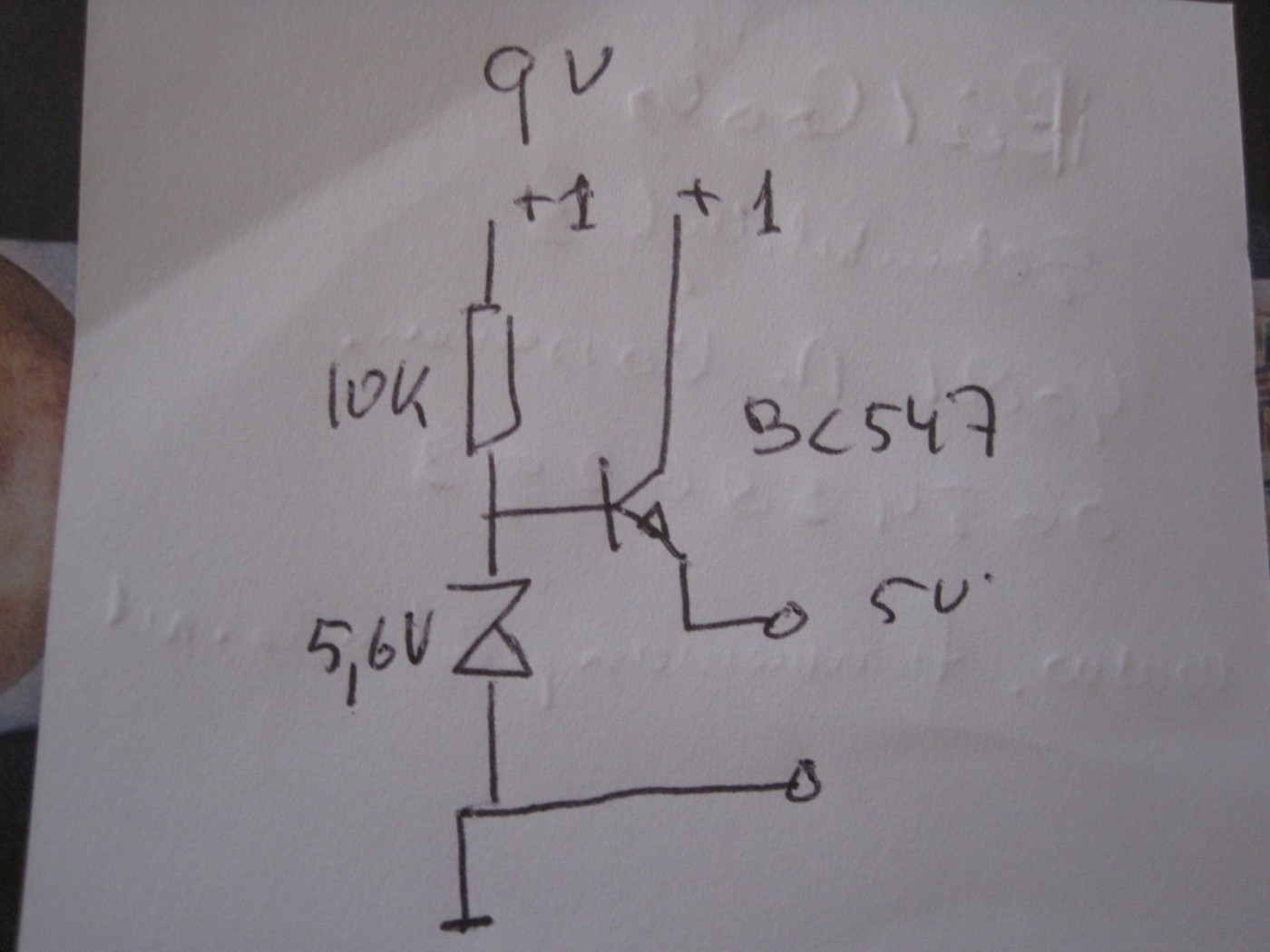

Blijft wel wat stroom gebruiken (4V over 150 Ohm = 26mA) . Een 7805 heeft dan weer 3 volt nodig boven de gewenste 5 volt. Een zenertje van5,6 volt en 10 K Ohm naar 9 volt en dat bufferen met bijv een BC639,, BC547 kan vermoedelijk ook. Dan heb je ook nog met "lege" batterijen 5 Volt en het leegloopverlies is te verwaarlozen.
BC639 is een 1A tor, maar andere pinning als BC547!
Ik heb nog even gekeken naar de polariteit van de voeding, maar dan lijkt het toestel De pluspool als massa te hebben en dan moet je het audio wellicht capacitief inkoppelen. In dat geval moet je ook een PNP torretje gebruiken.

Edit:
Het schema is kennelijk door iemand getekend uit het GE tijdperk waar de meeste torren nog PNP waren. Evenwel is bij dit toestel de minpool van de voeding ook de massa,
De spanningen bij het voedingsdeel zijn een beetje apart aangegeven.
Voor de huidige begrippen staat het schema op zijn kop.
