Defecte PM6645 (Toestel of techniek)

door doktordirk , Noordbeemster, 18-06-2022, 17:52 (888 dagen geleden)

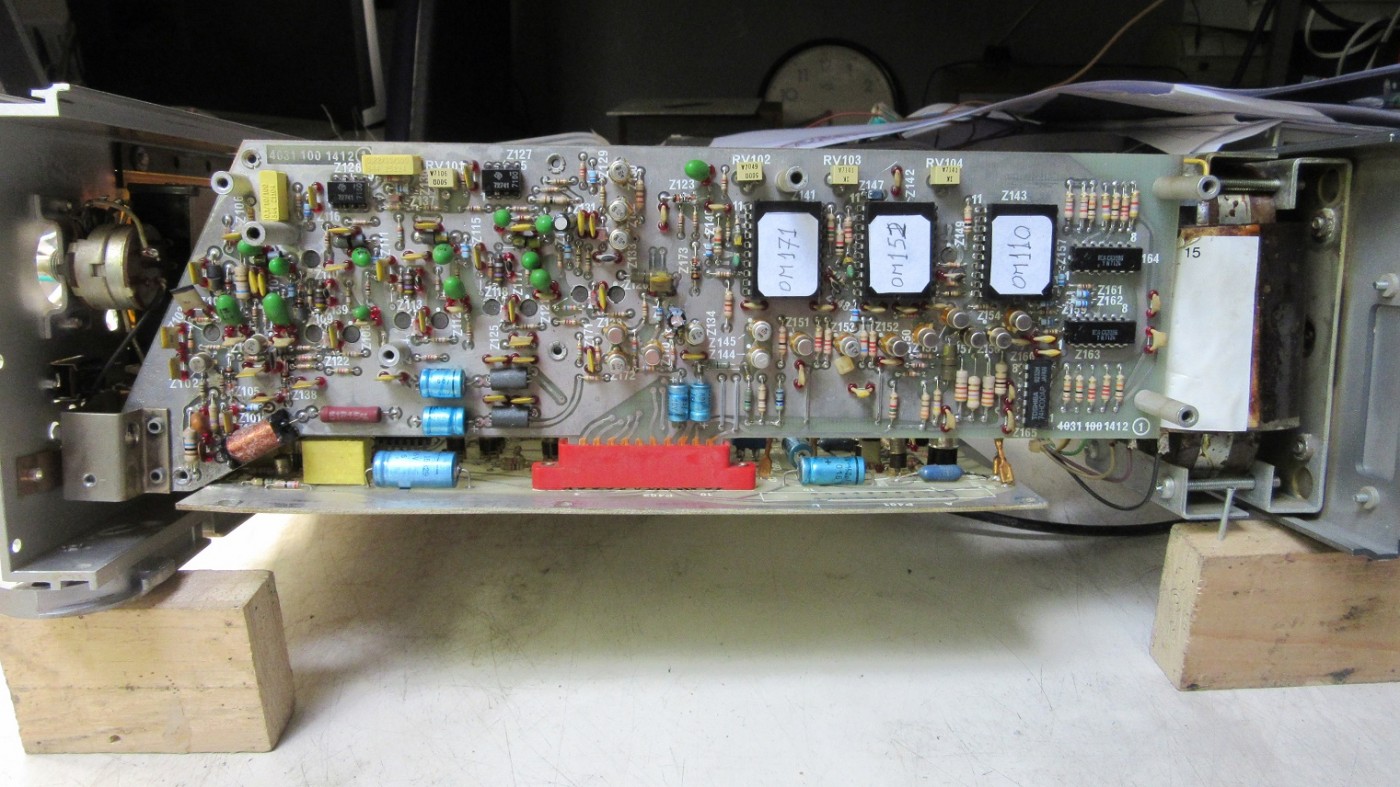

Onlangs maar eens begonnen een niet goed werkende PM6645 op te knappen.
De nixi buisjes waren nauwelijks te zien, de oorzaak: een respectabele hoeveelheid nicotine aanslag.
Werkelijk alles in het apparaat was bruin.
Er waren wel cijfers te zien, maar onafhankelijk van een ingangssignaal.
Het gehele apparaat uit elkaar gehaald en bespoten met Dubro ontvetter.
Hierna goed afgespoeld met water, en het meeste zag er weer uit als nieuw( de tekst ZM1005 verdween als sneeuw voor de zon!), maas da's geen ramp.
Na enkele dagen in de zon drogenweer in elkaar gezet en toen vielen me twee weerstandjes op die duidelijk te warm waren geweest.
De ene was van een controle lampje, de ander voor de voeding (-5 volt)voor een paar ic's.
De lampjes maar allemaal vervangen door 30 Ma exemplaren.
Toen testen, idd nog steeds geen cijfers (slechts af en toe na een reset), maar na enige tijd wel een behoorlijke rookwolk!
Nee, deze keer geen Rifa, maar een tantaal electrolietje in de min voeding.
Hier maar een gewone electroliet in gezet en weer testen waarna er weer een ander het begaf (geen rook, volledig in sluiting)
Na vervangen weer verder testen blijkt een eerder genoemd weerstandje best wel warm te worden en ook een Bc177 daarmee in serie (de voeding voor ic Z141 en Z142)
Nu vermoed ik dat het een beetje einde verhaal wordt.
Z141 is een type OM171 waar ik helaas nagenoeg geen informatie over kan vinden.
Het lijkt er op dat dit ic alleen in dit toestel is toegepast.
Wie kan mij zeggen hoe dit ic is opgebouwd voor eventueel namaken met smd onderdelen of weet er nog ergens een exemplaar te liggen?

De stckertjes heb ik ook maar vervangen daar de aanwezige (erg bruin!) nauwelijks meer leesbaar waren.
De ic's zijn zelf ongestempeld, misschien een eerste serie?

Mvg Dirk
