Defecte PM6645 (Toestel of techniek)

door Maurice , Dordrecht, 18-06-2022, 20:47 (1225 dagen geleden) @ doktordirk

Zijn denk ik brokjes geïntegreerde logica.
Of wel product specifiek tbv ruimte besparing.

Probeer per blokje de stroom te bepalen.
-5,2V heb je wel?
Stroom is te bepalen door spanning over R187 (47 Ohm) te meten.
Geeft indicatie hoever de BC177 aan zijn kunnen staat.

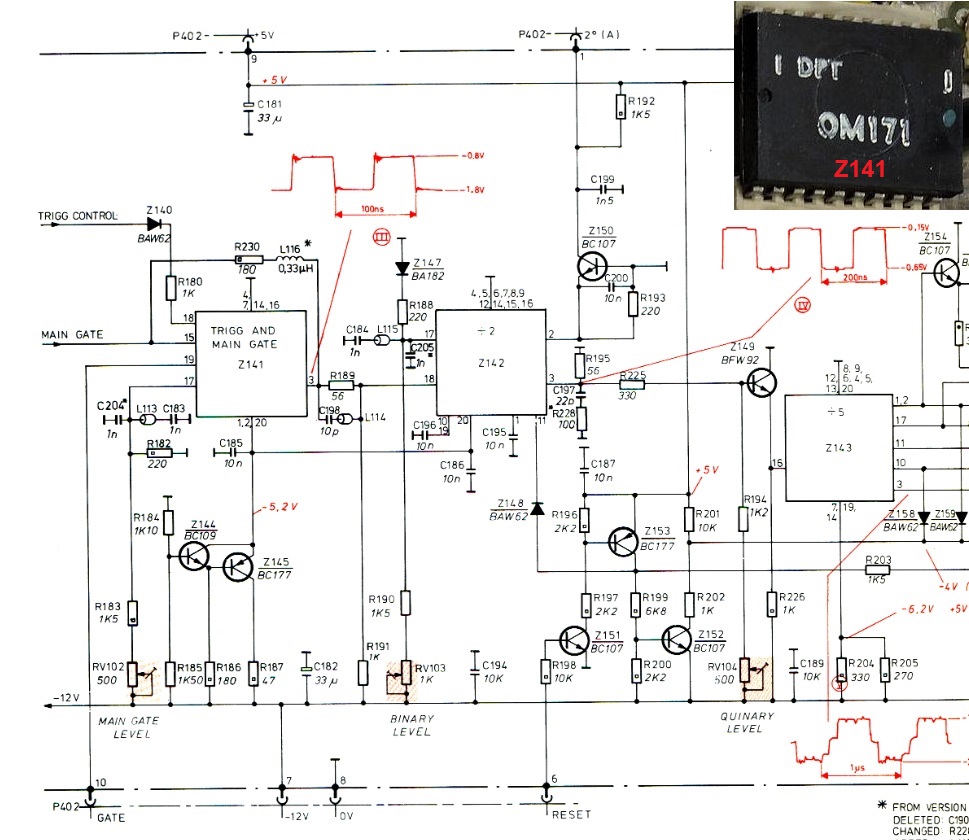

Schema geeft aan wat moet doen.
[image]
