ORION tv-tje geen kleur (Algemeen)

door henk vdb @, Breda, 20-07-2022, 23:10 (618 dagen geleden) @ Hans van Kampen
Gewijzigd door henk vdb, 21-07-2022, 00:03

Hallo Hans,
leuk dat je weer verdergaat!

Ik heb nog eens naar de TEA5630 datasheet gekeken, die een stuk duidelijker is.
In de datasheet van de AN5630 staat bij pen 21 "PAL Signal Input".
In de TEA5630 datasheet staat bij pen 21 "PAL Subcarrier input".Which makes more sense!:-P

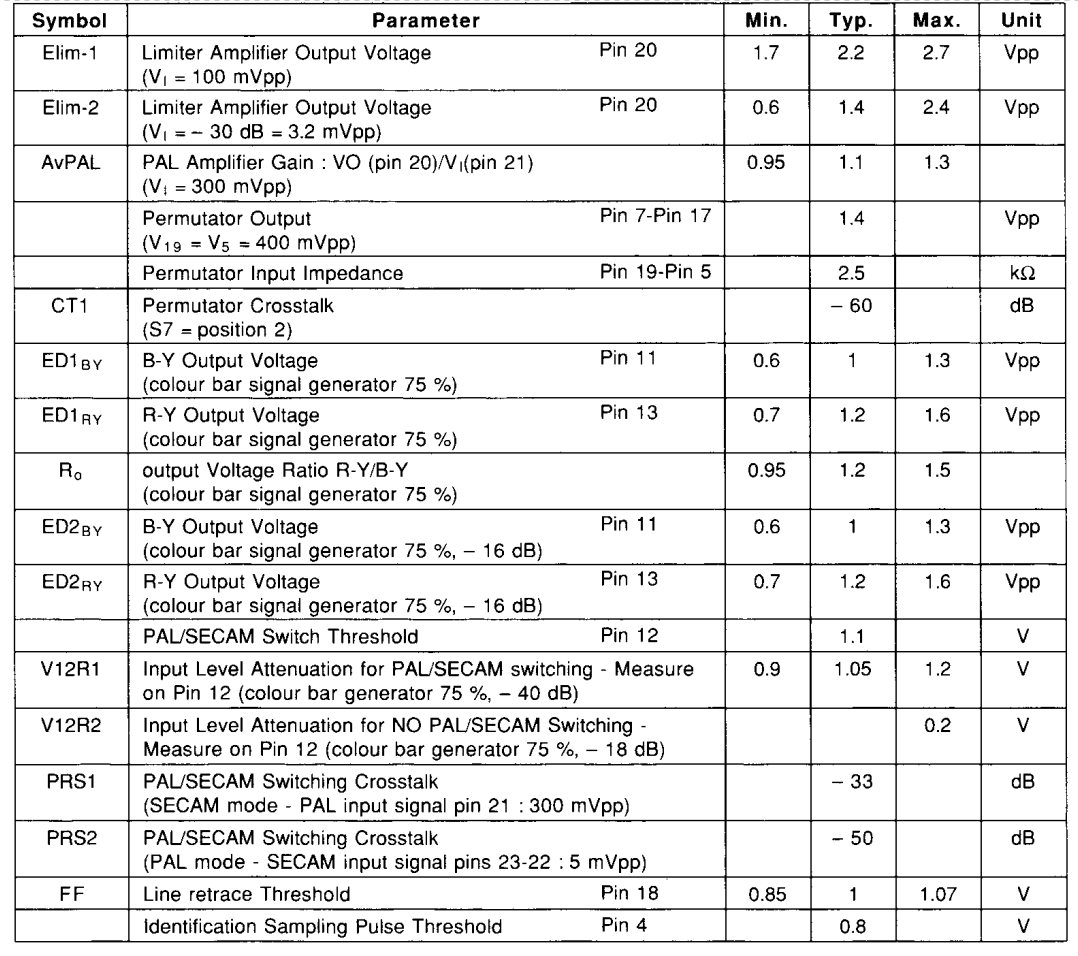

Elders staat het volgende:

[image]

Dus op pen 21 zou een subcarrier signaal en volgens de tabel met een amplitude van ongeveer 300mV moeten staan.
Kan je het scoopplaatje stil krijgen door aan de trig. level knop te draaien? Eventueel omschakelen pos/neg triggering en wat met de timebase instelling spelen.

Ik plaats hier de pinbenaming en de volledige tabel uit de TEA5630 datasheet.
[image]

[image]
