Beeld op S.A. ? (Toestel of techniek)

door kris , Gent, België, 11-12-2022, 23:36 (500 dagen geleden) @ Frans
Gewijzigd door kris, 12-12-2022, 00:04

Hallo Maurice,

Het beeld dat jij op je S.A. krijgt is eindelijk wat ik ook zou verwachten.

Het signaal van mijn generator (Philips SBC521) zou moeten oké zijn ik gebruik hem regelmatig
en heb er geen problemen mee.

Dit is het signaal zonder modulatie dus enkel de draaggolf dat kan ik als normaal beschouwen.

Mvg
Frans,

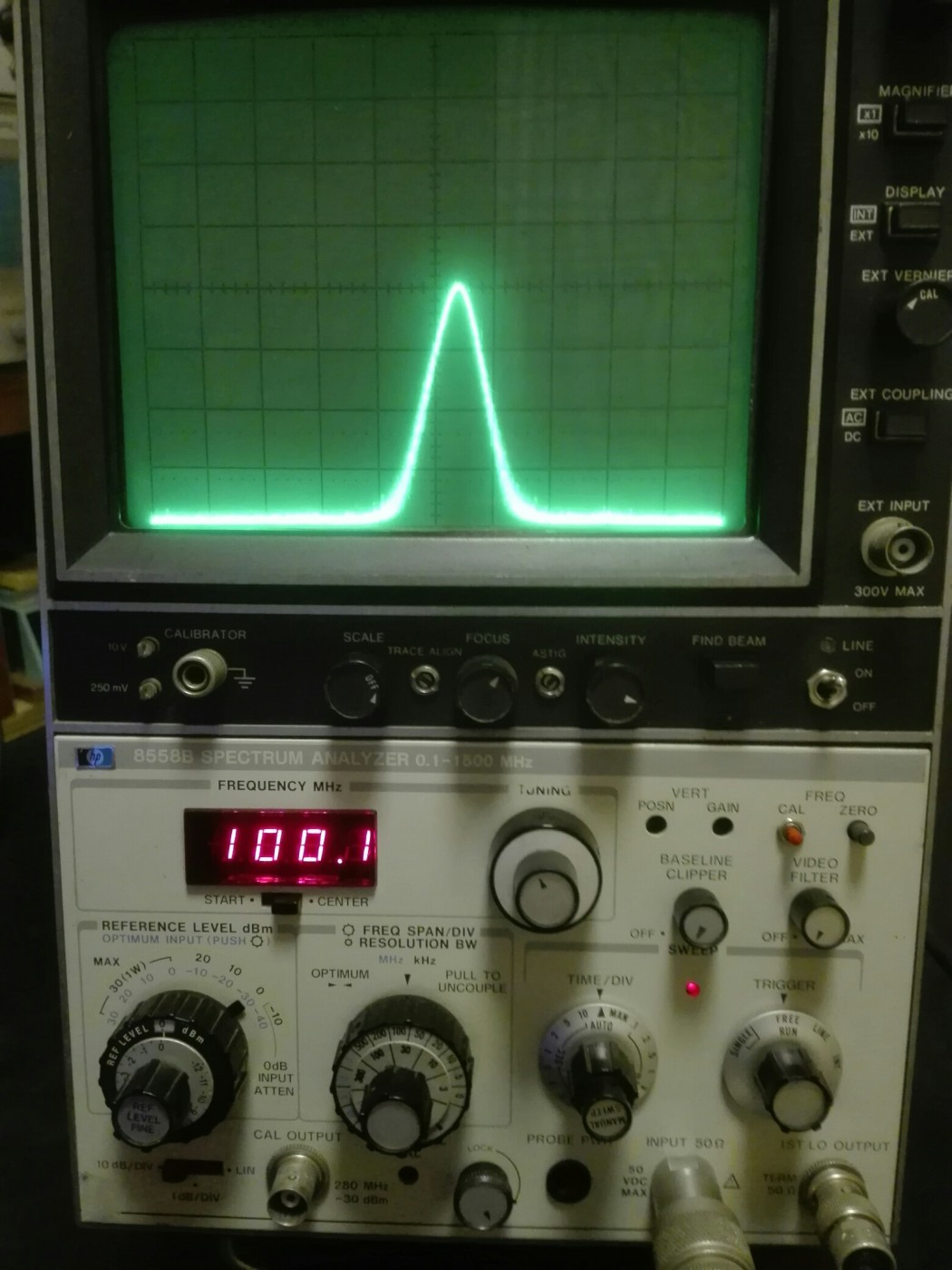

Op dit plaatje valt duidelijk te zien dat de banddoorlaatbreedte groot is. aangezien er maar één frequentie is, (sinus) zou dit bij beperkte banddoorlaat één naald op het display moeten geven ipv de heuvel..

Overigens om een verschil van 1kHz bij 100Mhz te onderscheiden moet de SA héél langzaam gaan sweepen, juist vanwege de beperkte bandbreedte van de filters. Omdat allemaal nog goed zichtbaar te maken heb je een SA met geheugenscherm nodig, of moet je de span Bij 100Mhz nog heel fijn kunnen instellen (bvb 1kHz per divisie). Aan de knoppen te zien (en de indicaties erop) gaat dat bij deze niet lukken.
