Heb hier het juiste schema... (Algemeen)

door Hans van Kampen , Voorhout, 04-02-2023, 12:31 (446 dagen geleden) @ Hans van Kampen

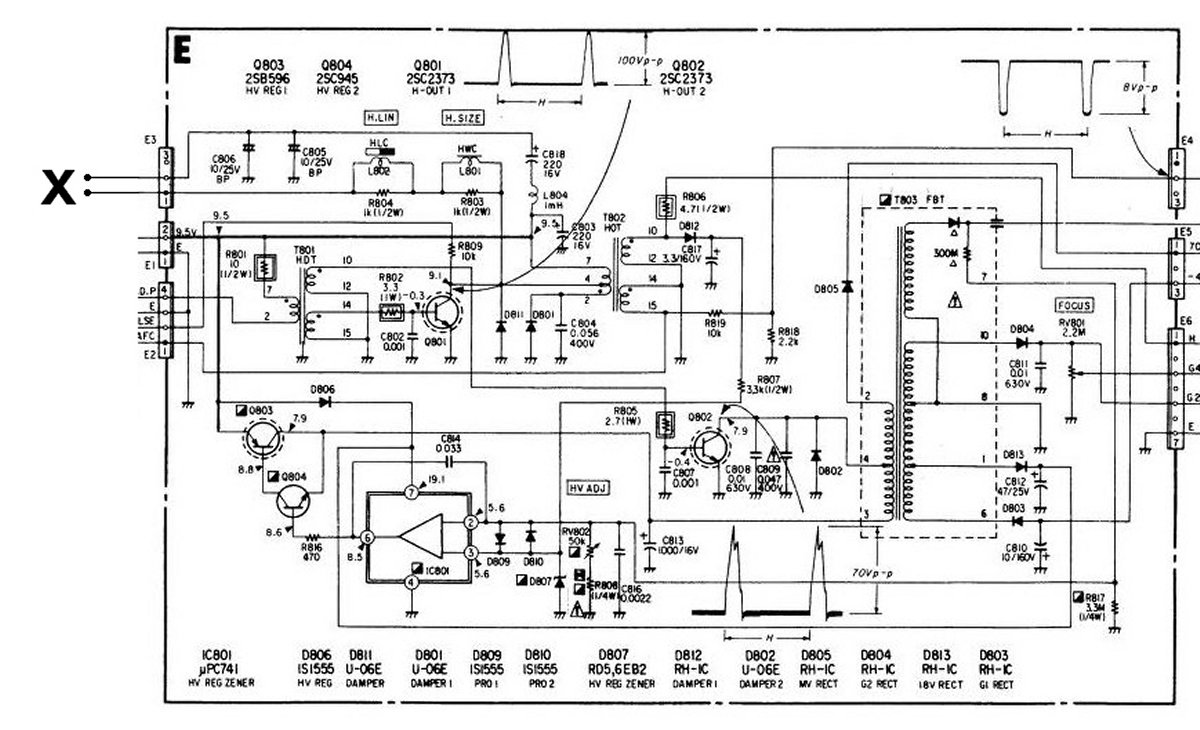

van het betreffende board waar de fout zou moeten zitten. De aansluiting X links boven gaat naar de horizontale afbuigspoel die veel te kort spanning krijgt. Ingangsgevoeligheid staat op 2Volt/DIV.

Als iemand tips heeft graag nog even.

[image]

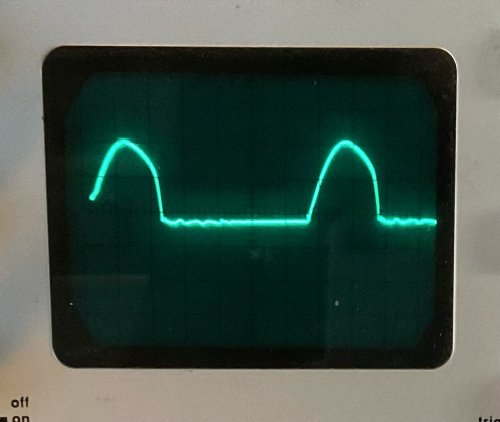

Hier onder het scoopbeeld gemeten op de X afbuigspoel met dus 4 Volt top top spanning.

[image]

Dank alvast.

;-)
Hans

--
