AM/FM modulator met ESP32 module (Algemeen)

door Otto , Drenthe, 01-01-2024, 19:48 (329 dagen geleden) @ jeroen
Gewijzigd door Otto, 01-01-2024, 19:53

Ik had ik op de print niet direct een DAC gezien.

Hallo Jeroen,

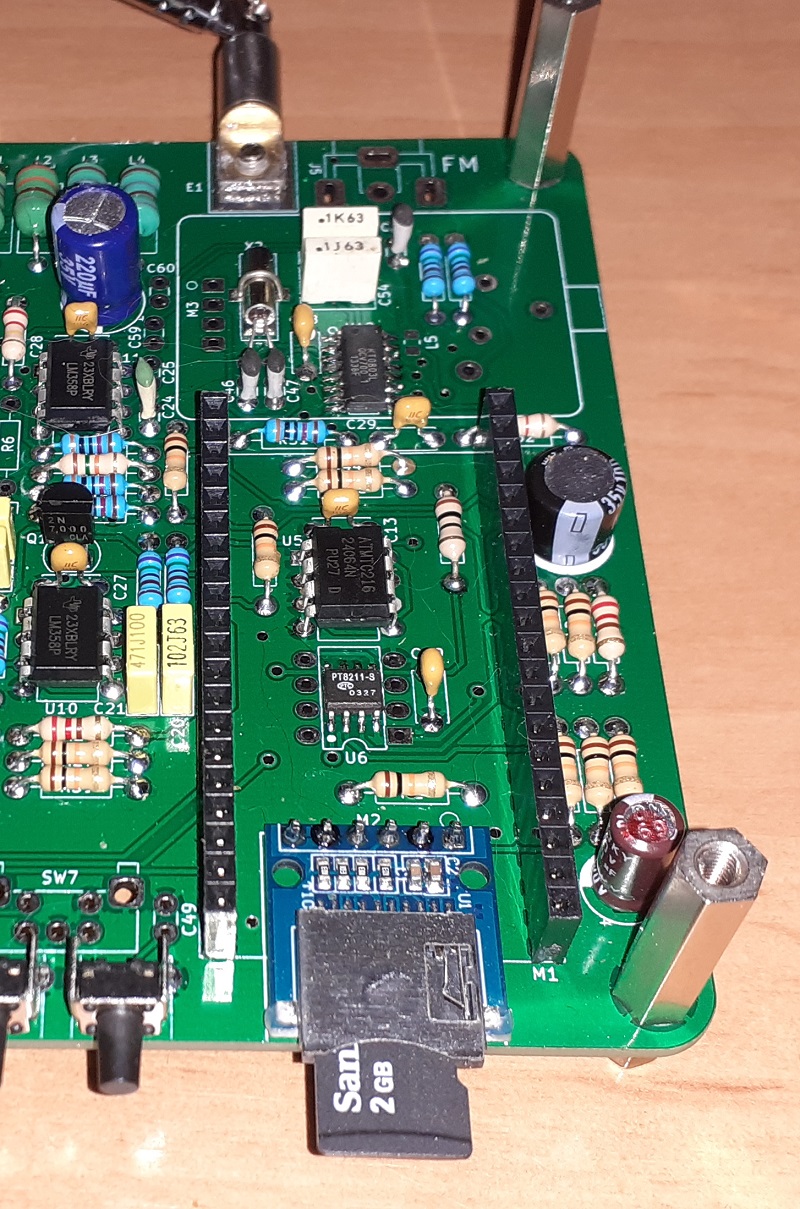

Die kun je inderdaad niet zien op de foto. Sommige componenten zitten onder de ESP32 module:

[image]

Van onder naar boven:

micro SD-kaart adapter
PT8211 DAC (dubbel geroute, voor het geval er toch een DIL-versie opduikt)
24C64 EEPROM
KT0803L FM modulator (het enige andere SMD-component)

Otto

--
Ohm sweet Ohm...
