AM/FM modulator met ESP32 module (AM-microzender) (Algemeen)

door Otto , Drenthe, 01-01-2024, 20:14 (329 dagen geleden) @ Otto

We zijn nu toegekomen aan de AM-zender.

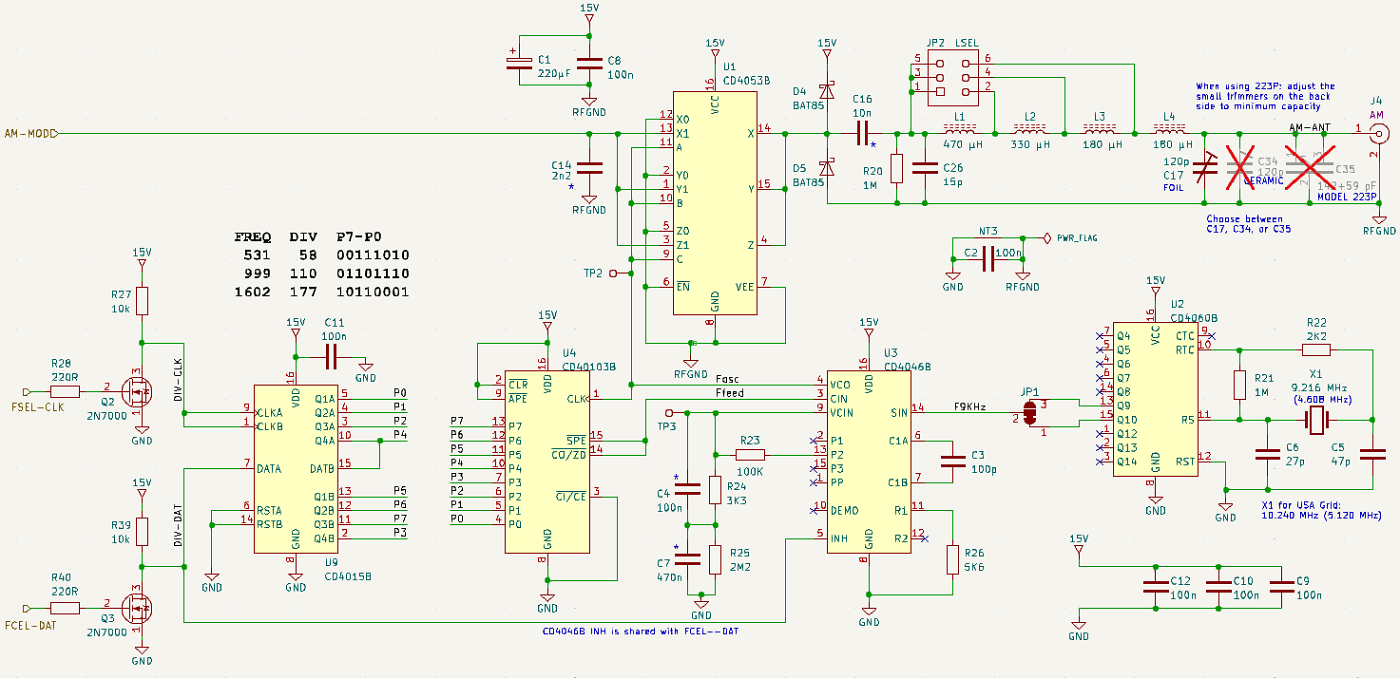

Die is direct overgenomen uit het oorspronkelijke ontwerp. De DIP-switch voor het instellen van de frequentie is vervangen door een 8-bits schuifregister. De frequentie wordt dan door de processor ingesteld. De twee transistoren dienen voor de level-conversie van 3,3 volt naar 15 volt logica.

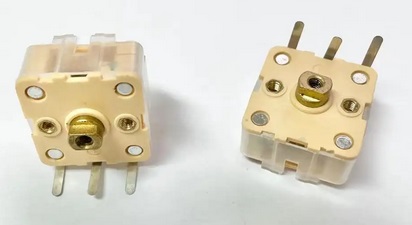

De laatste jaren viel mij op dat de folietrimmers uit het oorspronkelijke ontwerp steeds lastiger te vinden zijn. Daarom heb ik de mogelijkheid toegevoegd om in plaats daarvan een ceramische trimmer toe te voegen, of een varco van het type 223P die heel veel op Chinese websites wordt aangeboden:
