Vectorscoop PM5567 na 10 minuten stabiel (Toestel of techniek)

door Hans van Kampen , Voorhout, 20-02-2024, 11:01 (279 dagen geleden) @ henk vdb

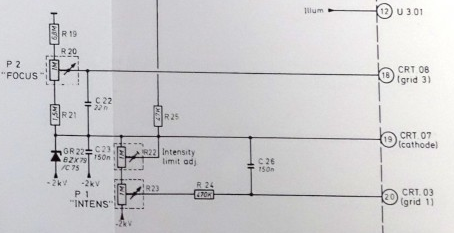

Als echt alleen de helderheid varieert en we sluiten de CRT uit dan moet het toch echt aan één van de volgende onderdelen liggen:
GR22
C23 (die heb je vervangen dus is waarschijnlijk goed)
C26
R23
R24
R22 (maar die heb je nu tijdelijk door een vaste 470K weerstand vervangen)

OF

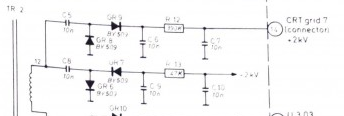

de -2kV voeding bestaande uit
GR6
GR7
C8
C9
C10
R13

<<<<PAS OP>>>>: als het toestel aan staat staat op alle genoemde onderdelen tot ca. -2000 volt ten opzichte van het chassis!!

Weet ik Henk, voorzichtigheid geboden en dat printpennetje met stekkertje heb ik weer ongedaan gemaakt. HV kabel zit nu weer direct op de print.

Zit aansluiting 12 van trafo TR 2 niet los in de print? Check gelijk de overige aansluitingen van deze trafo even op goede soldeerverbindingen...

Ik heb de solderingen na gesoldeerd ook van de trafo en de weerstanden meten zelfs in circuit in orde. De C's zal ik uit moeten solderen om te meten.

OF

de bedrading van genoemde circuits
de CRT voet kontakten / CRT pinnen zelf vuil of geoxideerd
verbindingen tussen alle genoemde onderdelen (printsporen en solderingen).

Is ook wel een dingetje om na te lopen Henk.

Hans

--
