PC1512dd + cm monitor (Computertechniek)

door ffeilers , Breda, 01-07-2024, 13:42 (145 dagen geleden) @ henk vdb

Op je tekening heb je 5 aansluitingen waar je 0V bij hebt staan. Echter zijn er maar vier echte GND aansluitingen, de vijfde is een zogeheten "connect protect" (volgens schema) aansluiting. Die aansluiting wordt pas met gnd verbonden als je de plug in de computer steekt. Om de power te laten werken moet je deze aansluiting met één van de 0V aansluitingen verbinden.

Om erachter te komen welke pin die ¨connect protect" pin is, kan je de 5 pinnen die je op je tekening hebt staan onderling met een ohmmeter nameten. Een ervan moet t.o.v. de vier anderen hoogohmiger zijn. En als je die pin dan met een van de vier echte gnd pinnen verbindt zou de power moeten werken (mits er geen problemen in zitten natuurlijk).

Zonder die verbinding kan de power NIET opstarten.

Het ZOU kunnen zijn dat de power wat belasting moet zien om te kunnen werken, maar je kan het zonder belasting proberen.

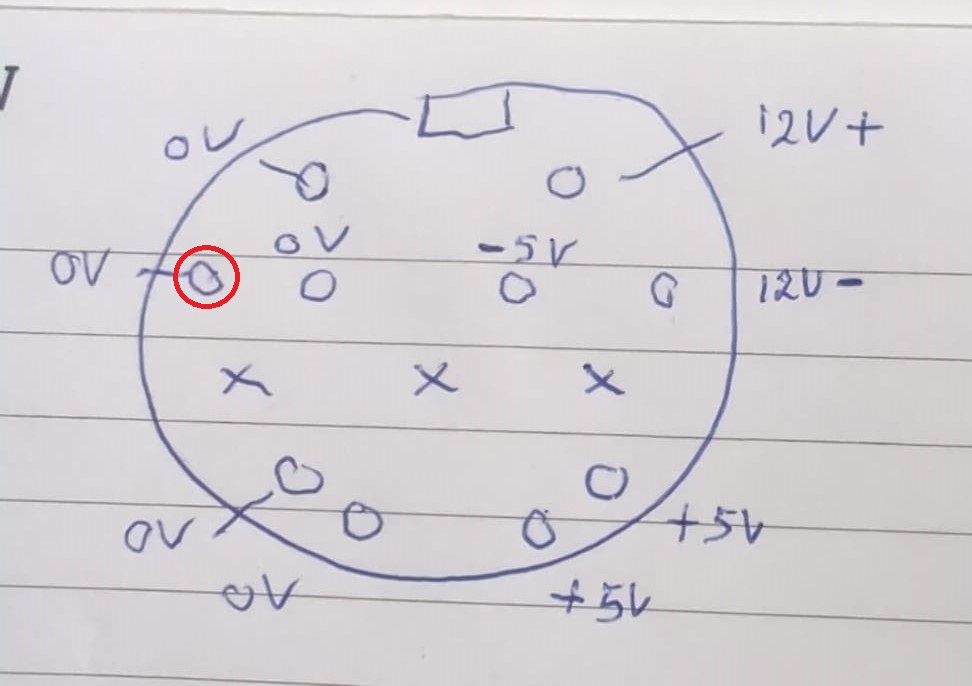

De rood omcircelde pin meet hoogohmig tov de andere 4 pinnnen.
