PC1512dd + cm monitor (Computertechniek)

door ffeilers , Breda, 01-07-2024, 15:24 (143 dagen geleden) @ doktordirk

Wat is hoogohmig in dit geval?

Het gaat als ik het goed zie om pin 8, die gaat naar Q618 en oa een weerstand van 2k2 naar aarde.
Daar staat bij connect protection.
Als ik het schema een beetje begrijp zou er iets meer moeten gaan werken als dit punt met aarde verbonden wordt, de transistor geleid dan niet meer waardoor andere aangesloten schakelingen hun werk kunnen doen.
Mijn theoretische kennis heb ik ook maar van lezen en proberen te begrijpen!

Dirk.

>

Hoi Dirk, mijn kennis is veeeelll geringer.

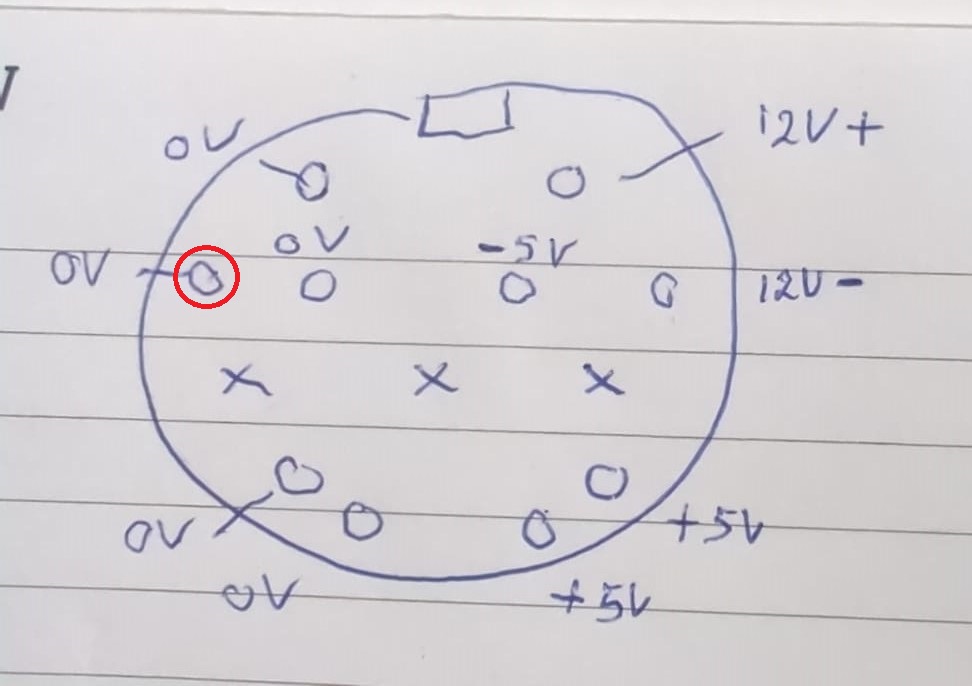

Ik meet tussen de aangegeven rood omcircelde pin den de andere pinnen van 0v een waarde van 1,2k ohm
Als ik het dan goed begrijp zou ik deze pin met een van de andere 0v pinnen moeten verbinden en daarna zou ik op de andere pinnen de aangegeven waardes van -5 +5 +12 en -12 moeten kunnen meten. Maar ..... dat heb ik nog maar niet geprobeerd, eerst maar even naar de reacties kijken.
Waaronder de jouwe, bedankt!

mvg
Frans
