Behuizing voor AM/FM modulator met ESP32 (Algemeen)

door Otto , Drenthe, 28-07-2024, 12:31 (117 dagen geleden) @ Otto

P.S. De weegegeven panelen zijn voor de nieuwe versie (v1.7) van de print. Het achterpaneel kun je echter ook toepassen op de oude versie 1.5, maar het voorpaneel niet. Voor het voorpaneel moeten te gaten van de knoppen anders geplaatst worden. Ook het gat voor het display moet verplaatst en verkleind worden voor het 0,96 inch display. Mij ontbreekt de tijd om dat te doen, maar met de ontwerpfiles kan ieder die het wil ze geschikt maken voor V1.5.

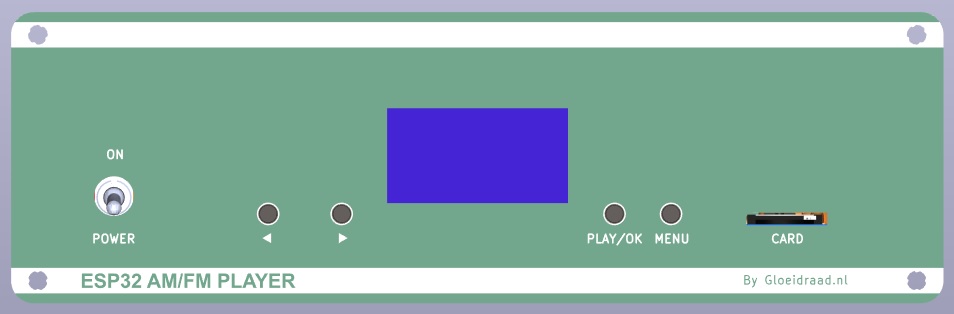

Ik heb toch nog even gekeken naar een frontplaatje voor de oude print. Als ik uitga van het gebruik van de 1.3 inch OLED display, dan hoefde ik alleen maar de openingen te verplaatsen. Dat was wel te doen:

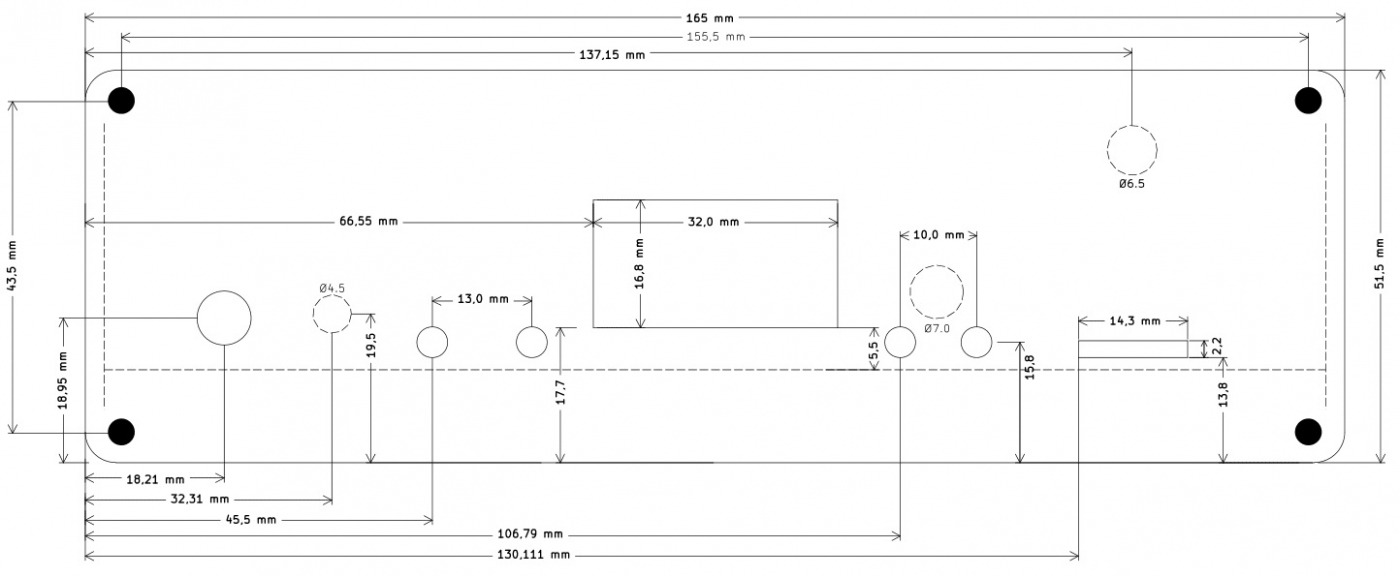

Voor degene die zelf iets willen maken, heb ik ook even een afbeeding met maten uigedraaid:

Alles staat intussen op op Github.

Let op: ik heb het V1.5 paneel zelf (nog) niet fysiek gemaakt, dus fouten voorbehouden...

Otto

--
Ohm sweet Ohm...
