AM/FM modulator met ESP32 module: zelf behuizing printen (Algemeen)

door Otto , Drenthe, 04-08-2024, 10:37 (110 dagen geleden) @ Otto

Beste lezers,

Met de opkomst van 3D-printers is het voor de bezitters van zo'n printer een idee om de behuizing zelf te maken. Ik heb daarvoor STEP-files online gezet waarmee je zelf de behuizing kan printen. Er zijn twee versies:

• "Case Body-100mm.STEP" voor alleen een body

• "Case Body-96mm.STEP", "Case Bezel Inner Half.STEP", en "Case Bezel Outer Half.STEP", voor een versie met afgewerkte randen.

De eerste versie is voor een simpele behuizing. De tweede versie geeft een mooier afgewerkte rand. De rand bestaat uit twee delen. Dit om de bezitters van een 3D-printer zonder mogelijkheid met opvulmateriaal ook een printbare versie te geven. Eventueel kun je de twee delen daarna aan elkaar lijmen. De body van deze versie is wat korter, omdat er wat ruimte nodig is voor de bevestiging van de bezels.

Uiteraard dien je de randen twee keer uit te printen, één voor de voorkant en één voor de achterkant.

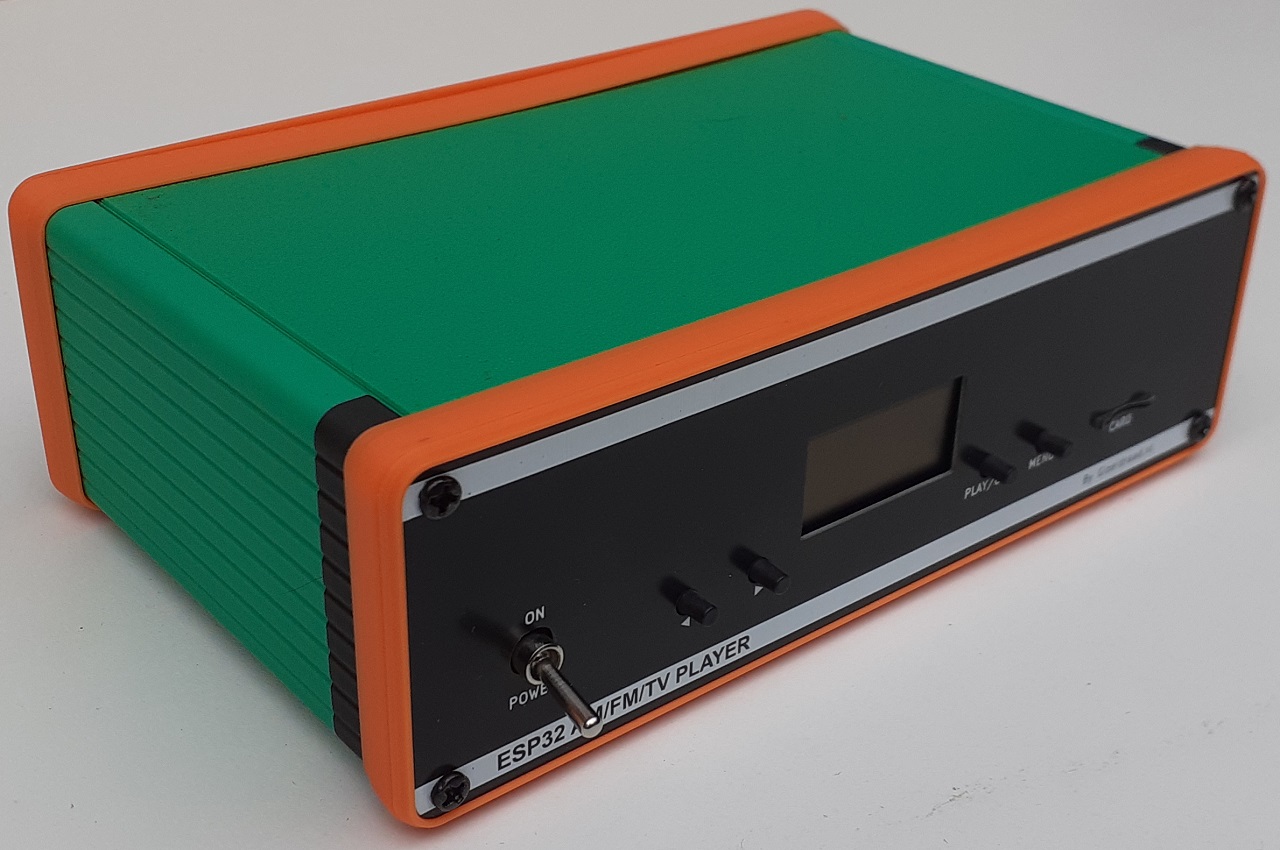

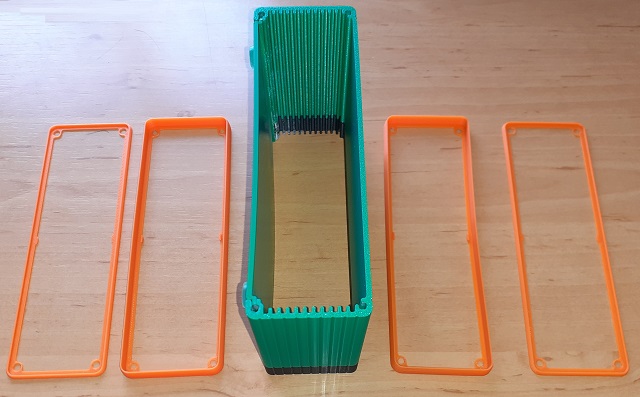

Het mooiste is om de body en de bezels in verschillends kleuren te printen. Ik heb even een testje gedaan in fantasiekleuren:

Uiteraard heb je nog wel de voor- en achterpanelen nodig. Samengevoegd geeft dat:

Je vind de files op:

https://github.com/Gloeidraad/AMFM-modulator-with-ESP32-module/tree/main/V1.7/ASSY_1_7/3D-printables

Veel succes,
Otto

--
