HP-Nixie-Drivers Gezocht (Toestel of techniek)

door Onno-I , 19-03-2025, 23:19 (11 dagen geleden) @ Ericq
Gewijzigd door Onno-I, 19-03-2025, 23:24

Dat kan eenvoudiger, zonder al die inverters aan de uitgangen.

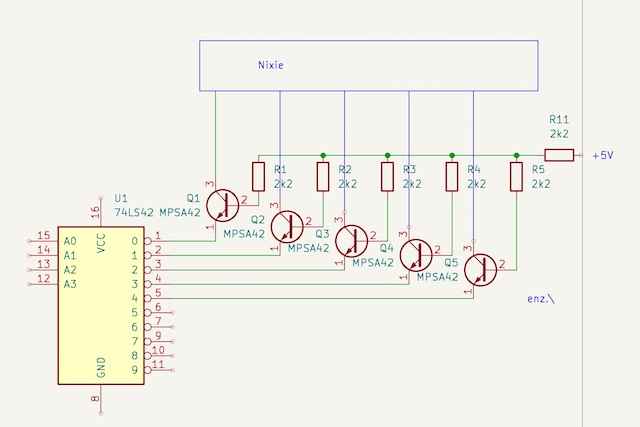

Als je de emitter van elke transistor aan de uitgang van de 7442 verbindt, en de basis via 2k2 aan een lijn met een spanning van ca 2,5V, dan heb je de inverters niet nodig.

Even een snelle schets (juiste weerstandwaarden niet gegarandeerd)

Je moet nog steeds de BCD ingangen inverteren.
Je kunt ook een BCD->16 decoder gebruiken (groter IC) en maar 10 van de 16 uitgangen gebruiken.

Maar een 74141 of equivalent is simpeler, als je eraan kunt komen.
