PM3585 Analyser perikelen (Gezocht)

door Maurice , Dordrecht, 21-04-2025, 18:03 (5 dagen geleden) @ electron
Gewijzigd door Maurice, 21-04-2025, 18:04

..Fouten opsporen met logic analysers kost mij te veel tijd en energie. ..

Ben , ja dat analyseren kost veel tijd.
Zeker omdat je eerst moet weten wat je wilt meten, wat de triggers zijn enz.
Erger uren bezig geweest omdat ik bij meting al vermoede waar t zat maar kreeg de juiste
trigger puls niet om het ook te zien welke de boosdoener was.

Dat vervangen heb ik al gedaan, ik heb 2 werkende serieel kaarten.
Dit is nr 3.(Echter 1 van die kaarten is "geleend" uit andere computer)
Aangezien deze kaarten werkelijk goud geld kosten, laat staan ze te koop zijn.

Kaart wordt o.a. gebruikt om Terminal aan te sluiten op de computer,
is dan wel handig als de ingetikte karakters overeen komen dat wat de computer op zijn
databus te zien krijgt.
En ook klopt wat je dan op beeld ziet.

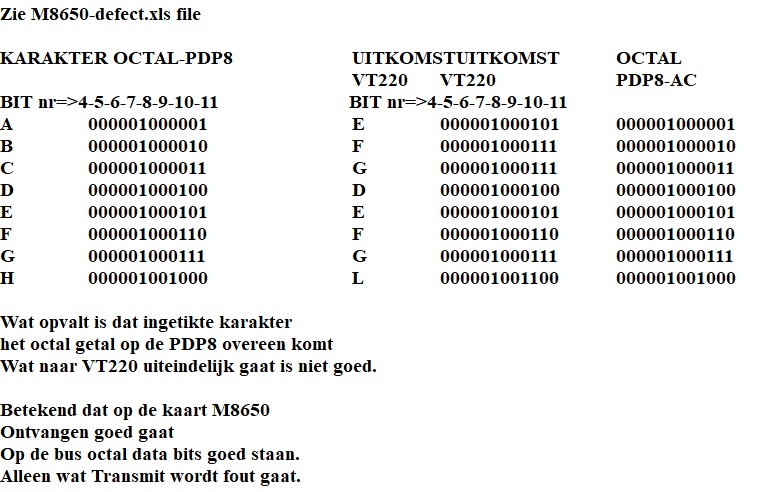

A werd een E, B een F enz.

Is dan weer ook handig daar deze PDP8 je de data op de Data-Bus kunt zien door schakelaar
in juiste stand te zetten en zien we de Leds branden of niet.

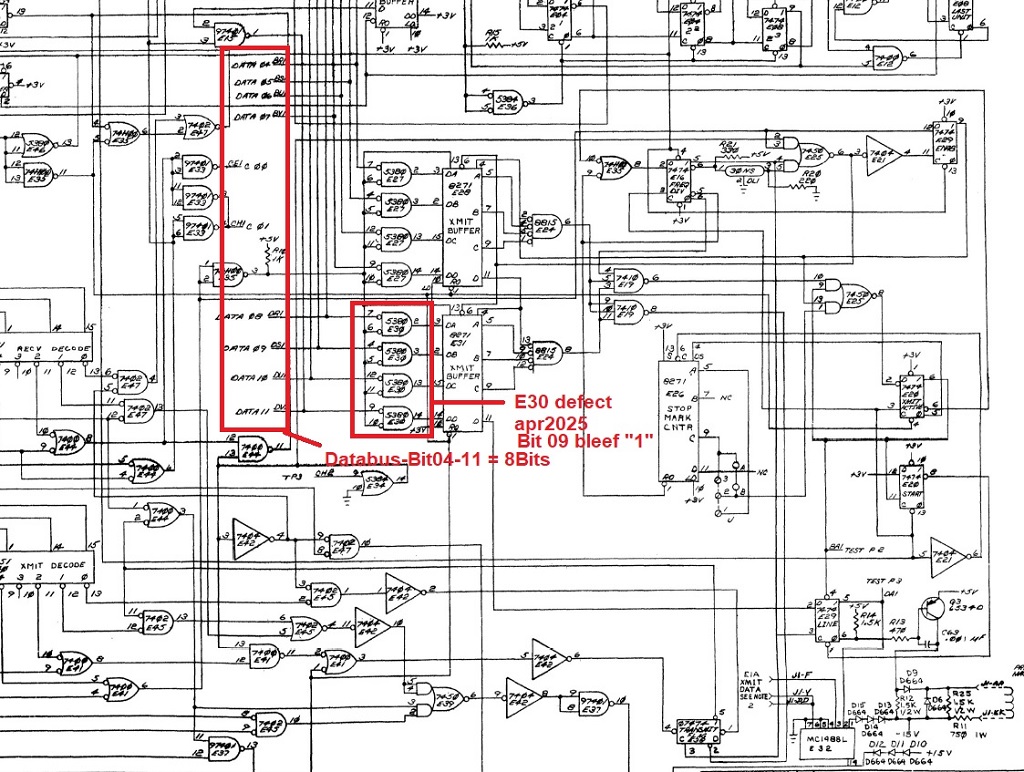

Bleek dus E30 defect te zijn, de uitgang van "Data Bit 09" bleef "1".
Op de bus van de computer was deze dus wel goed maar dan door zetten naar
Tranceiver deel om daarna om te zetten naar serieel, ging het dus fout.
Maar moest flink zoeken,welk moment die juist getriggerd werd om ook te zien.
