PM3585 Analyser perikelen (Gezocht)

door Maurice , Dordrecht, 21-04-2025, 23:20 (4 dagen geleden) @ Onno-I

De HP-85 of via een ISA XT-PC kaart.

Met zo'n HP-85 kun je ook apparatuur besturen, dus ook deze PM3585 als allemaal gaat werken.
Moet de manual nog verder studeren; Phillips SCPI Programming Manual.pdf

Zitten feitelijk 2 Analysers in ook nog.
Heb hem al paar jaar, maar echt doorgronden zit ik pas op 10% of zo.

Iedere POD (Connector) is 2x 8 Bits, Totaal 4 Pods tot mijn beschikking.

Heeft me al paar keer goed geholpen met de digitale fouten.
Zeker met die oer oude logica.
Want gaat gewoon stuk.

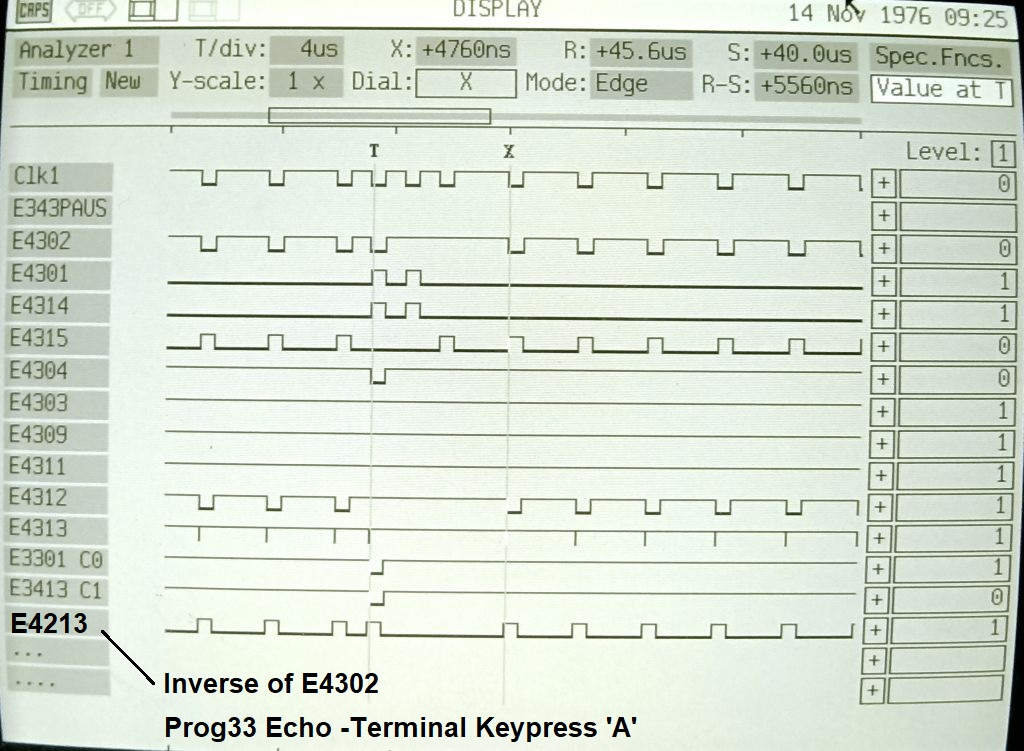

Je kunt per bitje bekijken of hele datastring.
Laten starten of stoppen op een gevonden actie of "Word".
Maar dat alles is pas echt handig als je ook weet wat waar en hoe er in de schakeling
zaken werken en wat er dan mis gaat.
Of wel betreffende logica schakeling begrijpen.

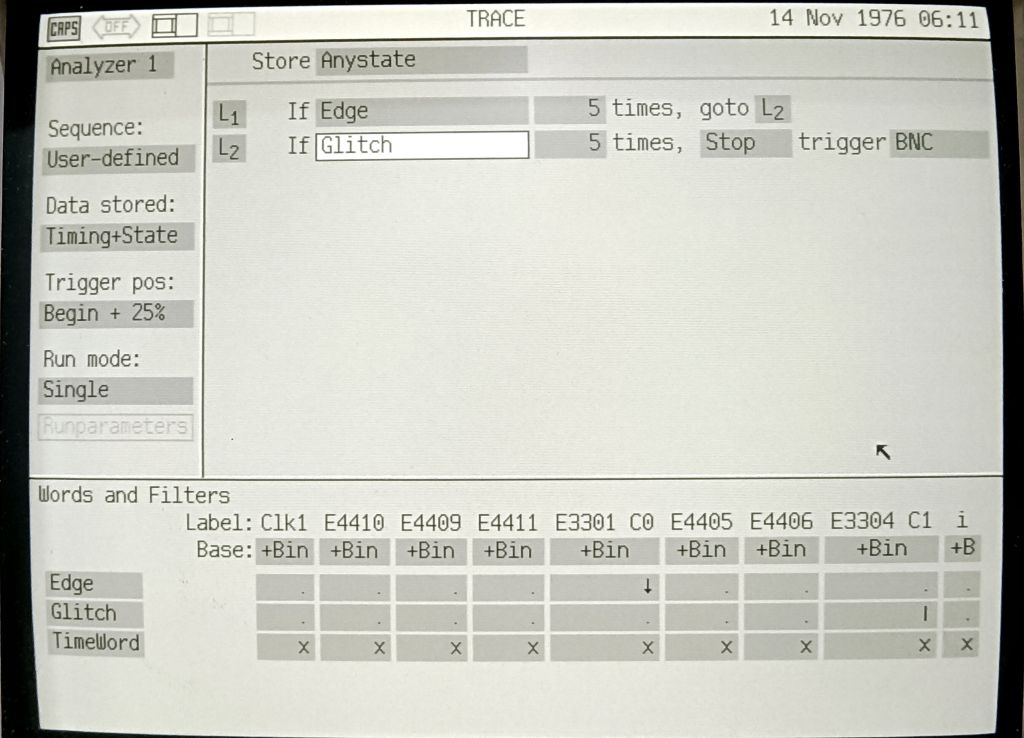

Hier stukje zoals je de analyser kunt programmeren.
ExxAA = Exx IC nr AA=pin nr IC
BASE kan Binair zijn of Word, of HEX, Octal

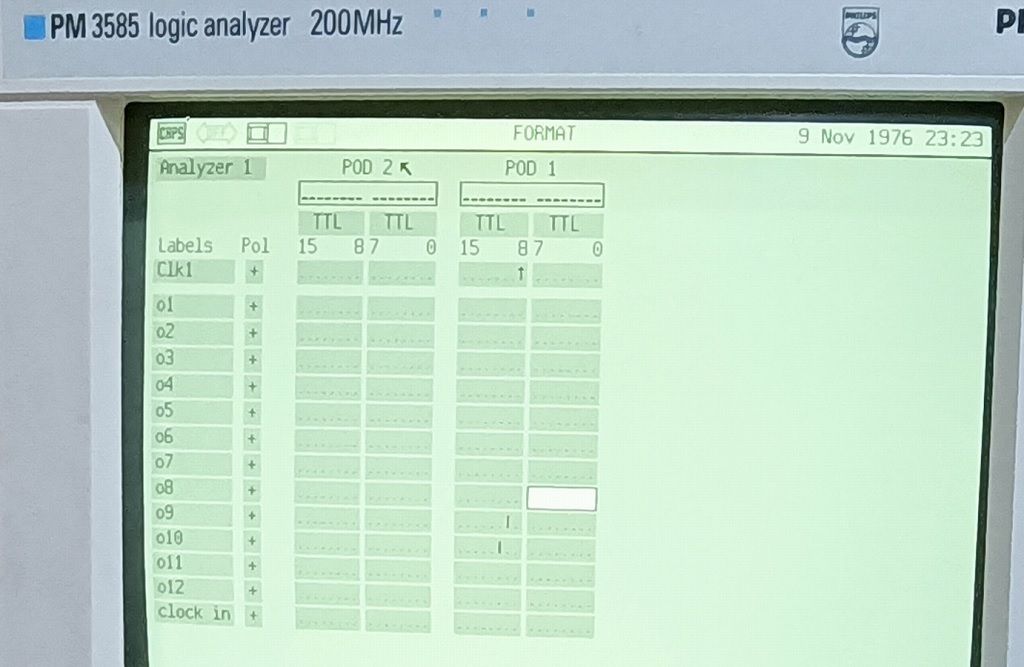

Hier stel je in betreffende test pennen.
Boven in 2 POD's gekozen, elk 2x 8 Bits
Vervolgens kun je in de lijst aangeven welke pen welke Bit bevat.
Of welke Bit reeks.
