Schaubt lorenz music center 5001 LDR (Algemeen)

door Maurice , Dordrecht, 24-05-2025, 23:49 (6 dagen geleden) @ BartNaert

Dan wordt het lastig voor je.

Je moet nu kennis hebben van lezen van schema's en waar op welke plug
van BU IV die signalen moeten komen te staan.

Begrijp dan ook dat je geen schema hebt.

En kennelijk heb je dan geen Center 5001, daar volgens manual daar wel die "Phono-Adapter 5022"
in zou moeten zitten.

Probeer schema te krijgen, en dat zoeken naar die plug BU IV
Die plug uit puzzelen, bv zie je al dat op pin 4 ,-18V moet staan
Pin 6 staat +18V
Dan weet je al de nummer volgorde van die plug en kun je pin 7 vinden.

En dat is pinnetje waar je beide weerstanden op moet aansluiten om op te kunnen nemen.

WEL nog nodig een elko van 10uF/25V om je Blauwe Tand heel te houden!

Dus nu 2 weerstanden aan elkaar, dan de + van de elko daaraan vast en dan de MIN van die elko
is signaal naar je 5001 toe.

Dat stukje extra print heb je niet nodig, zit al in je blauweTand of MP3 geval.

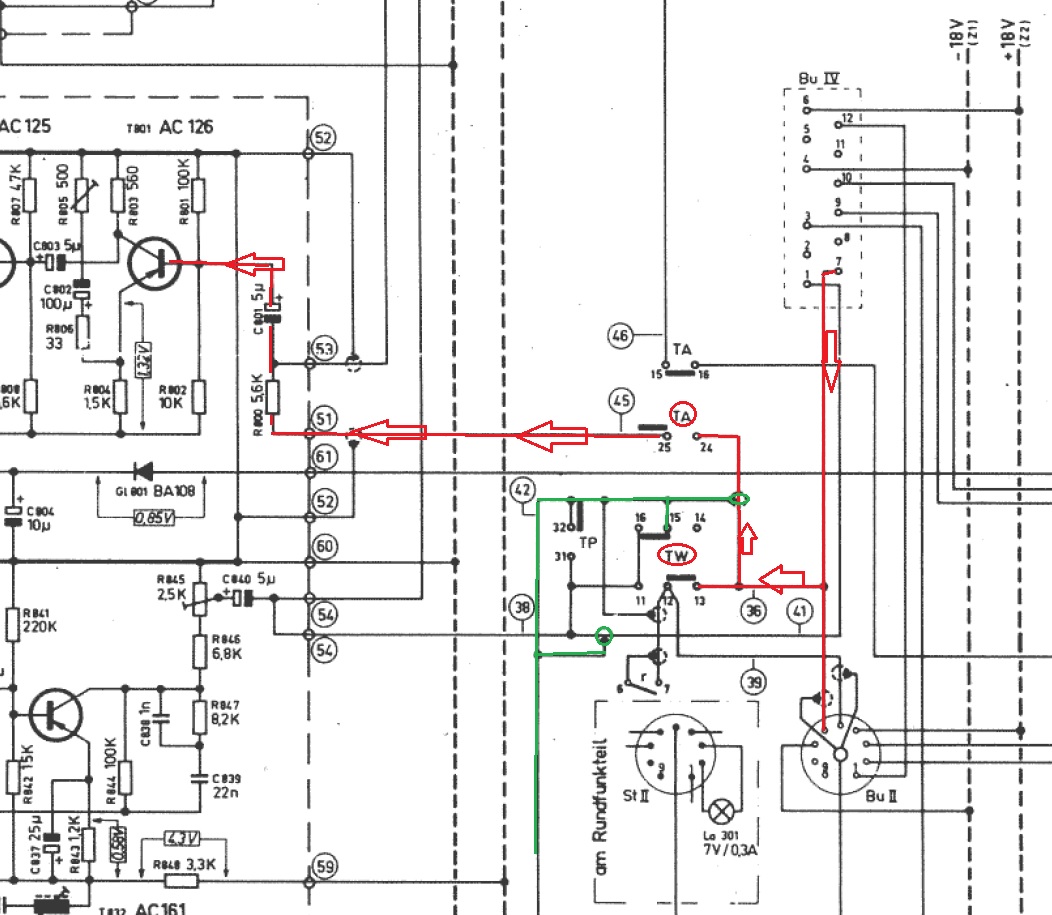

Zie stukje schema wat ik gegeven heb hier boven en bekijk/zoek naar elko C452, 5uF
of bij andere rechter deel TA-versterker C452 10uF.
Die elko heb jij nodig nog.

Deze elko voorkomt dat je apparaat stuk gaat.
Voorkomt dat er spanning uit die 5001 van jouw richting je MP3 gaat en dat wil je niet.

Dan:

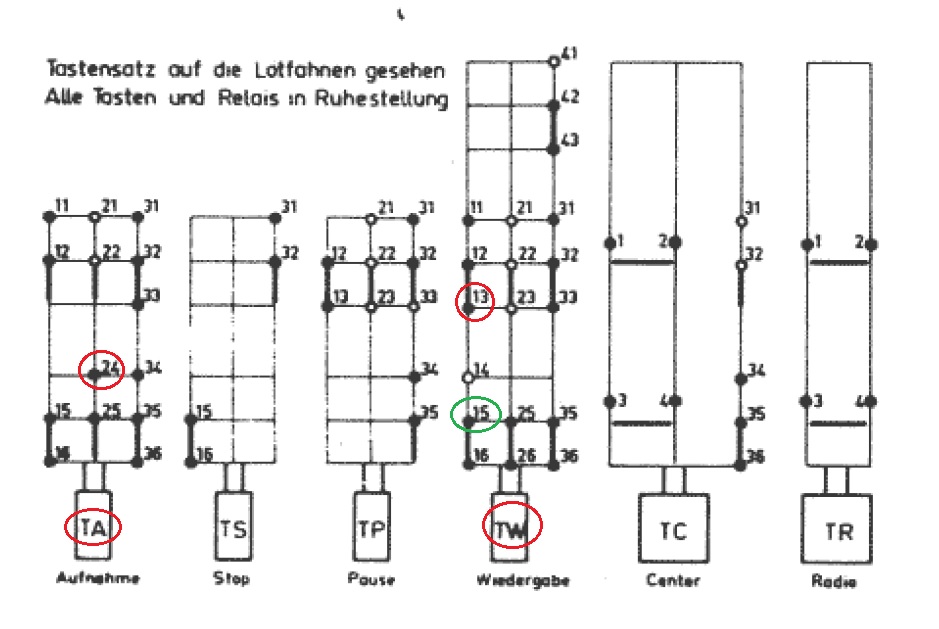

Heb je die BU IV ook niet moet je op de schakelaars zelf gaan zoeken.
Schakelaar TA-pinnetje 24 en TW-pinnetje 13, deze de elko op aansluiten.
Als goed is zitten die 2 pennen 24 en 13 door verbonden.

Massa draadje van je audio kabel sluit je aan op TW-pinnetje 15
