Teleton 7 transistor radio / Schema National TMR5 (Algemeen)

door Harry59 , Zulte, 30-11-2025, 11:25 (4 dagen geleden) @ S van Seijen

Vreemd effect op met de foto's: op het NFOR waar uw vraag eerst stond werden ze correct weergegeven. Hier zijn ze uitgerokken. De afbeelding zelf is goed, want copy/paste (in Irfanview) wordt correct weergegeven.

Hoe meet je uw transistor? Ik vind het vreemd dat de eerste transistor zou kapot zou gaan, maar dat kan natuurlijk.
Als vervanger kun je bvb een AF126 proberen.
Hoor je iets bij inschakelen, is de LS in orde, doet het laagfrequent het?

Hou er rekening mee dat op MG overdag nauwelijks iets te horen is. Caroline op 648KHz is het enige wat hier als referentie dient.

Spoeltjes: rood is meestal de oscillator, de andere zijn MF op 455KHz. Afblijven zoals soundman zegt.

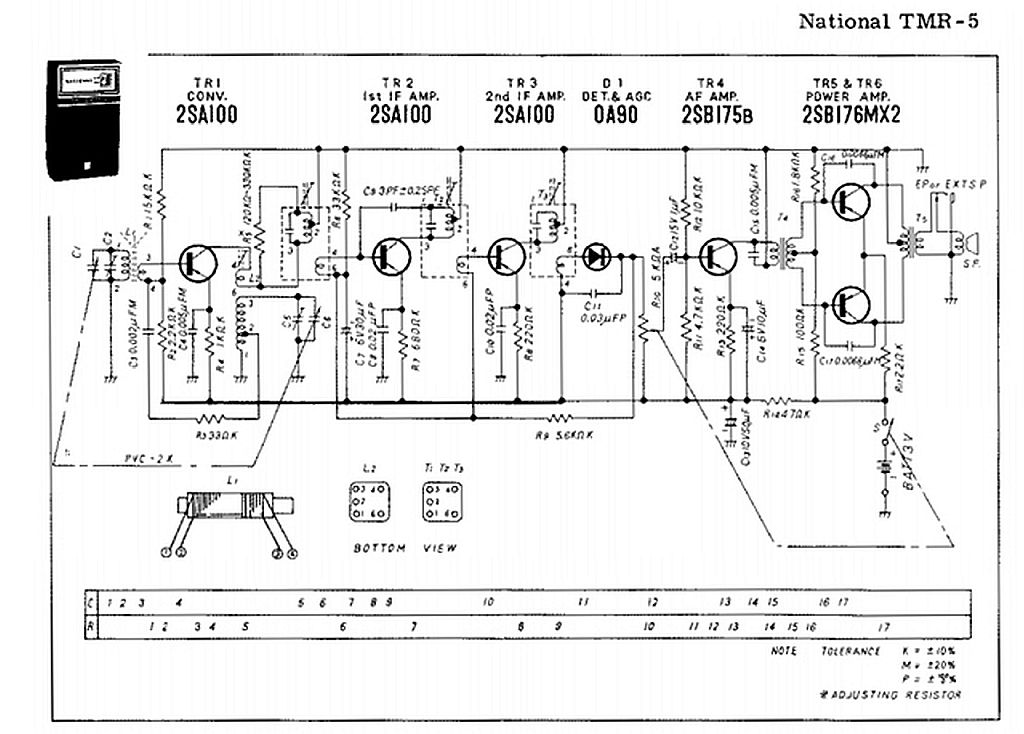

Een exact schema vond ik ook niet, wel eentje dat kan dienen als houvast, de schema's zijn meestal redelijk gelijkaardig.
