GW GFC-8010G Freq. Counter Service manual (Gezocht)

door henk vdb , Breda, 09-08-2026, 17:16 (14 uur en 18 minuten geleden) @ Bapaktua
Gewijzigd door henk vdb, 09-08-2026, 17:18

Ik heb nog even flink gezocht naar een schema en/of servicedoc van jouw toestel of equivalent, maar kan het nergens op het net vinden.

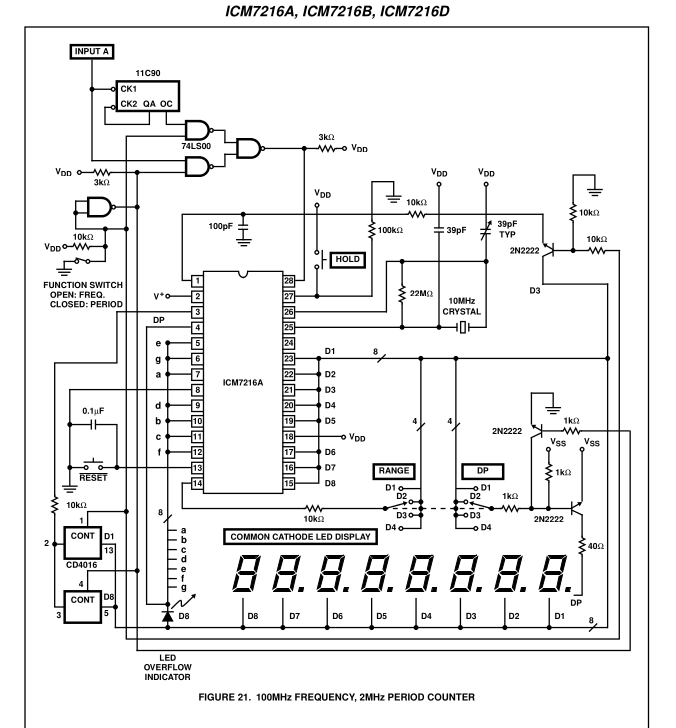

Het schema zal vermoedelijk niet veel afwijken van onderstaand schema uit de datasheet van de ICM7216 waar deze meter rond is opgezet.
Interessant om die datasheet er eens bij te pakken, zelfs als je nog een origineel schema vindt.

Behalve de ICM zitten er nog twee TTL IC's in jouw toestel, op het datasheetvoorbeeldschema ook.
Periodemeting zit niet op jouw toestel (?) dus de CD4016 zal ontbreken dan.
Grappig dat het kristal verwarmd wordt door het voedingsregulator IC (te zien op je foto's).
