Irritatie zelfbouwprinten (Toestel of techniek)

door doktordirk , Noordbeemster, 06-12-2013, 19:51 (4013 dagen geleden) @ petrus bitbyter

Zo probeer ik het ook altijd.
Ik gebruik Ulticap voor de schema's, en ultiboard voor het printontwerp.
De packages aanpassen met zo groot mogelijke pads, het liefste langwerpig (ic's)
De sporen indien mogelijk ook zo breed mogelijk, ik hoef niet zo nodig op een paar vierkante cm te ontwerpen.
Bij het afdrukken kan er het nodige aangevinkt worden wat afgedrukt moet worden, en dat is voor het boren vrijwel alles weg laten behalve de boorgaatjes, en deze instellen op 1% van de boordiameter.

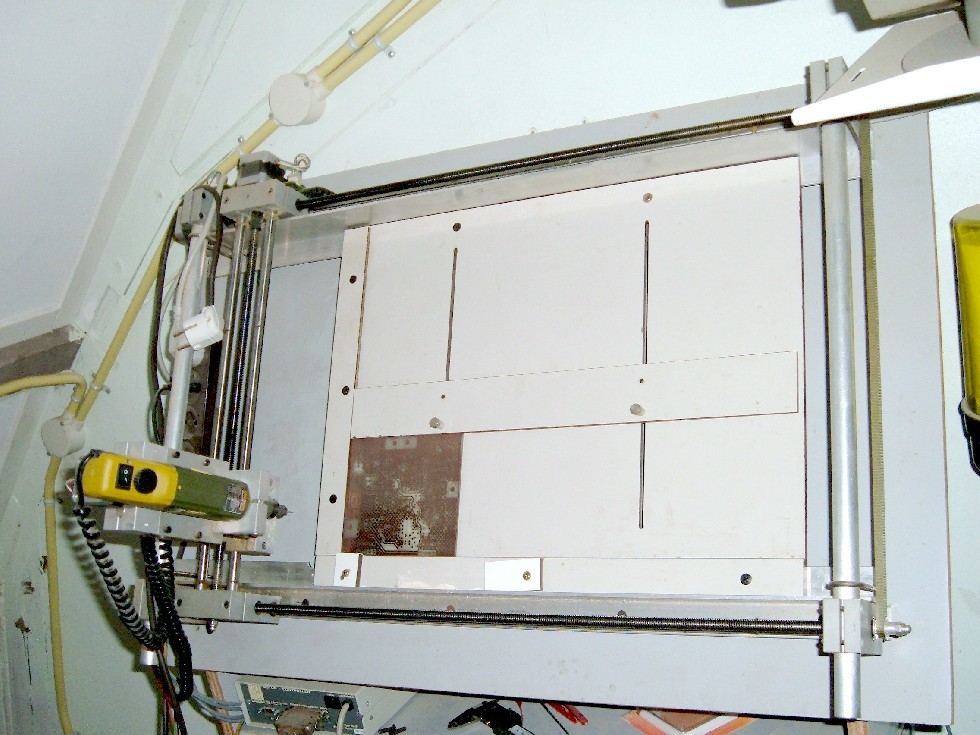

Dit wordt dan opgeslagen als hpgl (HP7475 plotter) en is dan met een eenvoudige freesplotter te gebruiken.

Grt.Dirk
