Philips k9 heeft streep boven in beeld (Toestel of techniek)

door Maurice , Dordrecht, 04-02-2017, 14:05 (2860 dagen geleden) @ RenéDaemen

Heb van Rene de beide borden gekregen ter reparatie.
Ik heb immers een X26K206 staan.
Na uitgraven eerst mijn toestel getest en werk nog na jaren stilstand.
Daarna het bewuste defecte Grote bord in mijn toestel gehangen.

Inderdaad, Geen beeld (flits bij uitzetten)geen licht van de Neon Kanaal indicatie lampen.
Klopt ook de 25V op M29 is niet aanwezig waardoor ook div andere signaal spanningen niet aanwezig zijn.
De instinker was dat bij los nemen Diode D539 (BYX55/300) deze goed
meette, echter geen spanning na plaatsing, nog eens uitgenomen en zie daar defect,typisch, kennelijk inwendig rot.. Vervangen en er was weer beeld.
Nieuwere type K9 hebben deze diode D539 vervangen door een BYX71 met koelplaat, zo ook nu deze vervangen voor een BYX71 met koelplaat.

Verder C489 100uF defect -20C (-23V)
, C502 47nF 1250V LEK Zie video middels Lektester,https://youtu.be/XMwcAqOdBVk
Er wordt hier getest met 260Vdc spanning en zie telkens de Neon oplichten als indicatie dat er enig lek is.
Bewijst maar weer eens NUT van zo'n testertje!
De capaciteitstester meette deze C perfect.
De andere C502 47nF van reserve Bord Rene (die met die streep bovenin) was helemaal zo lek als een mandje en brandde de Neon al continue bij 50Vdc.
Dat bord verder niet uitgeprobeerd en leeggehaald tbv dit bord.

Ook kleinsignaal bord van Rene nog even in mijn toestel gehangen en keurig beeld,
Is allemaal weer opgelost en kunnen de borden terug naar Rene.

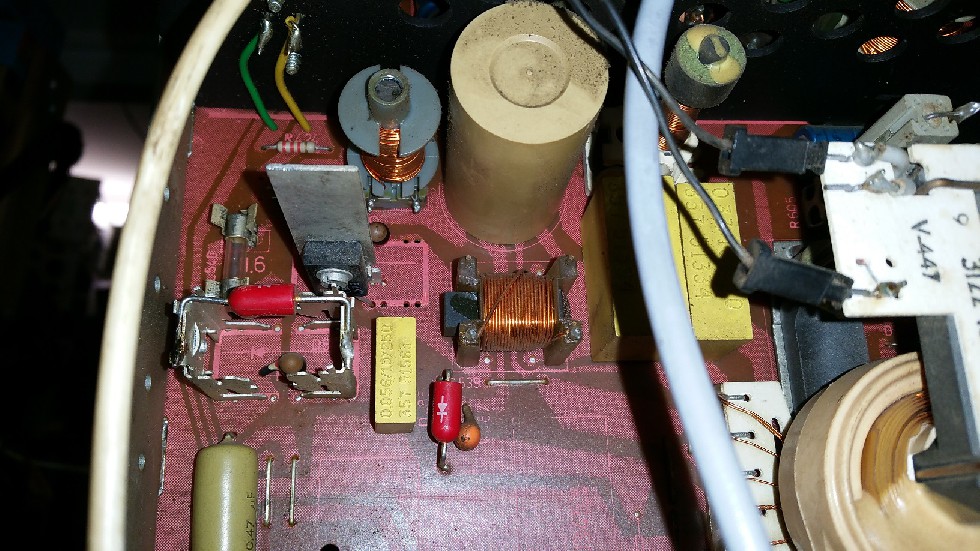

D539 vervangen door een BYX71- Hier zat dus eerst idem als daaronder een BYX55/300 op steunen.

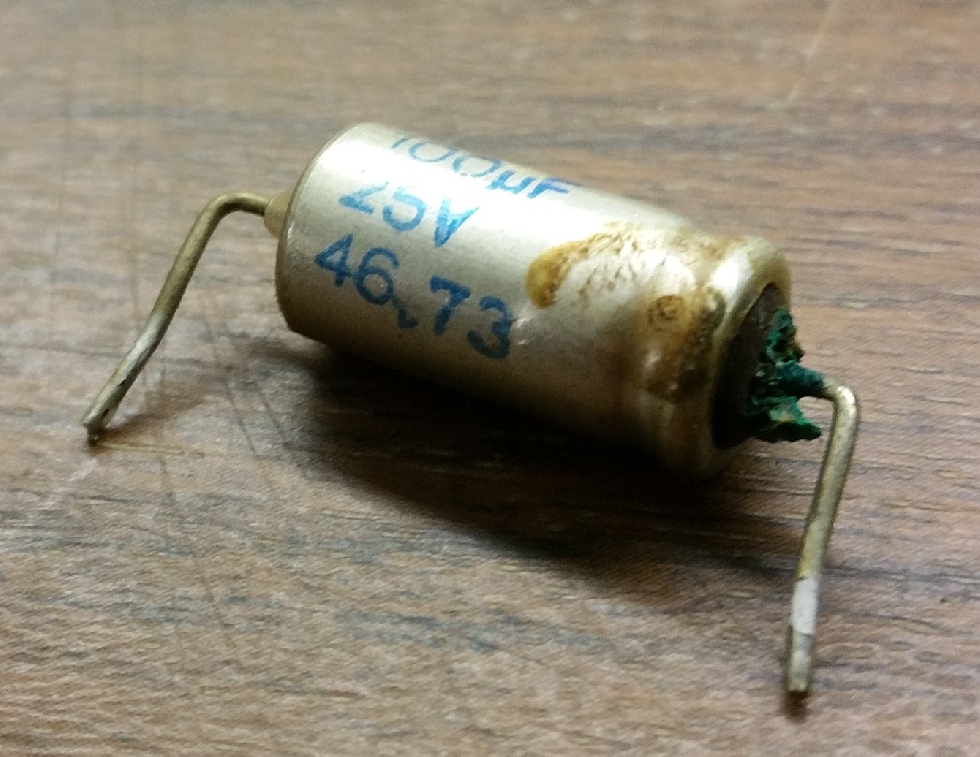

Defecte C489 -20C (-23V)

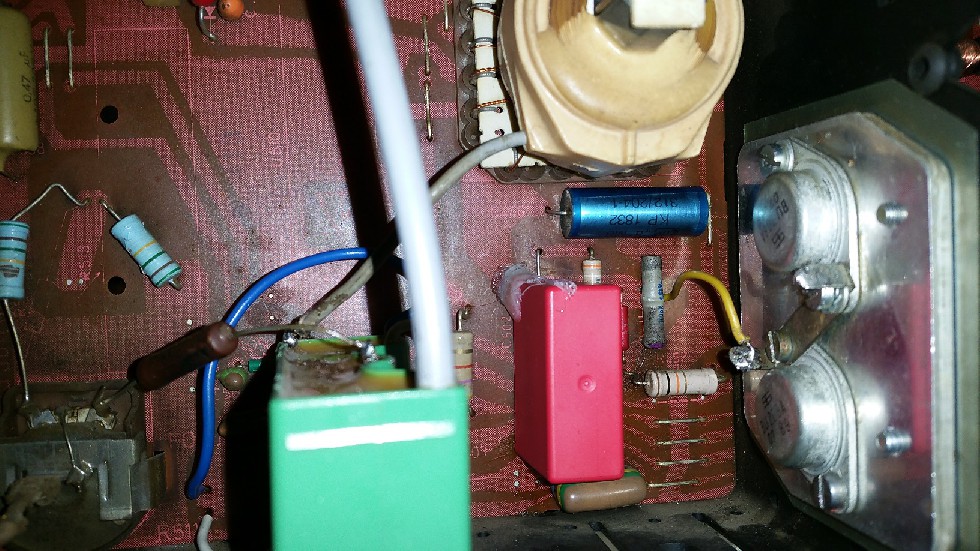

C502 vervangen door meegeleverde 47nF/2kV

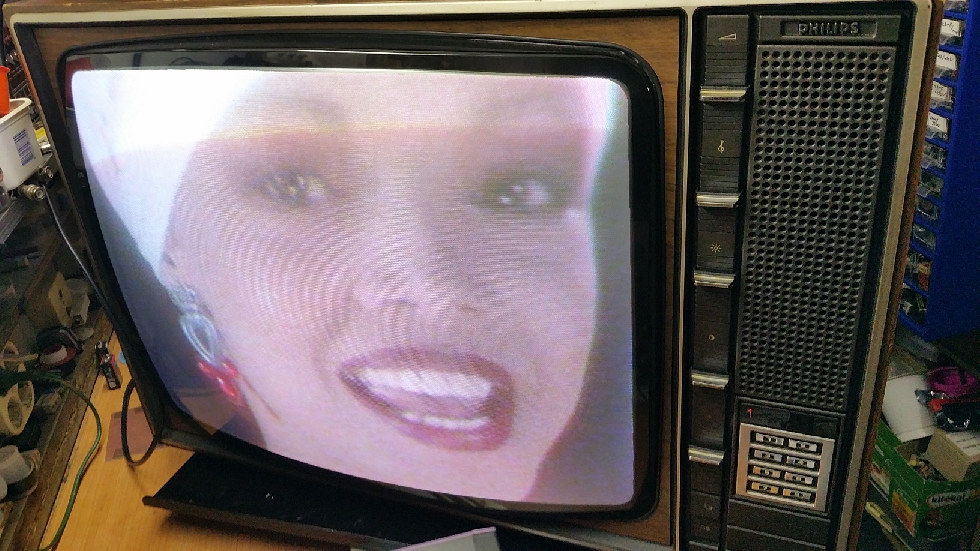

Er zit weer beeld in.
