Philips k9 heeft streep boven in beeld (Toestel of techniek)

door Maurice , Dordrecht, 04-02-2017, 18:47 (2868 dagen geleden) @ kris
Gewijzigd door Maurice, 04-02-2017, 18:52

Kris dat mag,
Ik heb betreffende diode zowel in circuit gemeten als daar buiten
door 1 poot los te nemen.
Keuring 0,458 diode overgang als goed herinner

Maar met scoop er op was het NIET goed!
Dus domweg Diode vervangen en Flop beeld.

Nogmaals diode los gemeten en zie daar dood als een pier.
Kennelijk inwendig iets niet in orde.

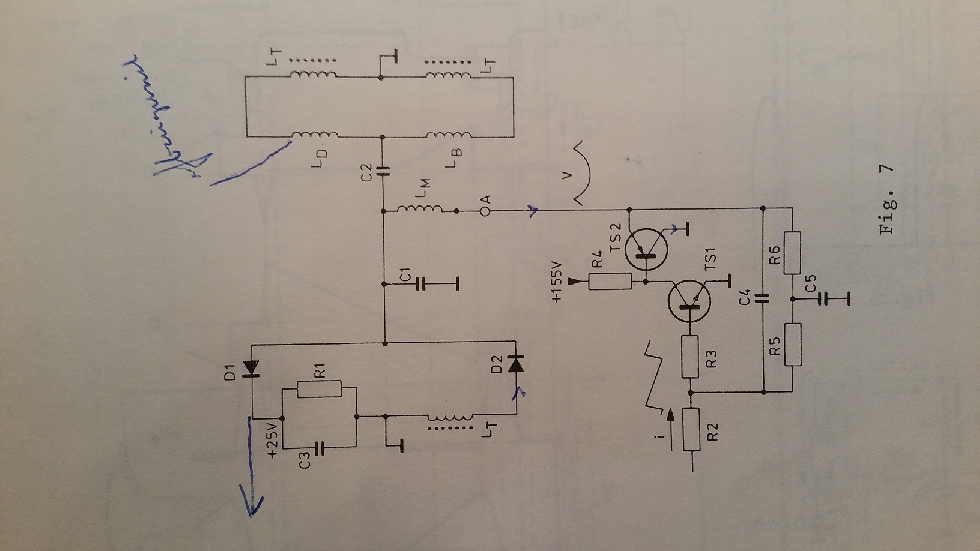

Betreft hier dit deel van de schakeling zogenaamde Hulpgenerator-B
Waarmee Trapezium,Kussen en shift van beeld wordt geregeld.
Verder komen daar zoals te zien terug in de draad de stukken schema
de nodige lage signaalspanningen.

[image]

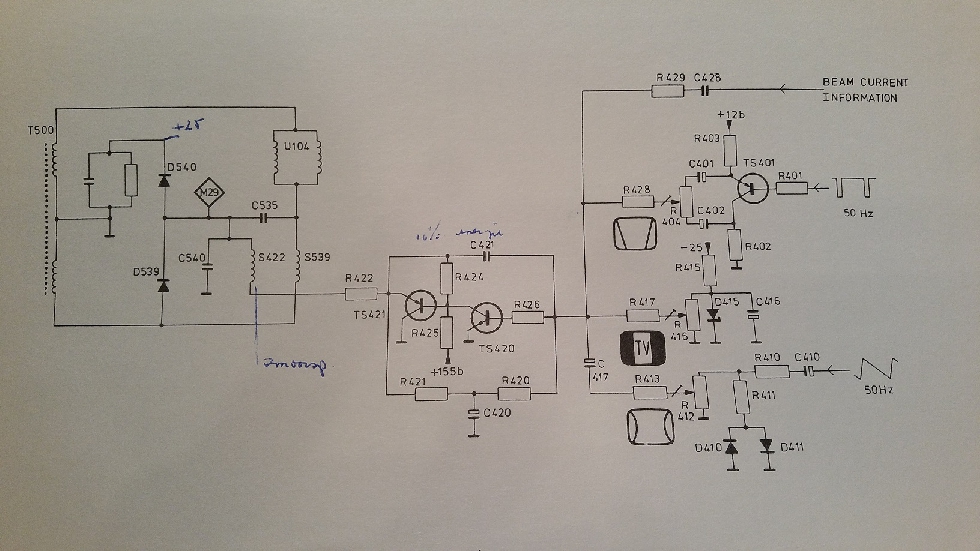

Vanaf 69 moet dus 25V staan zo niet werkt er veel niet
Vind je ook C489 terug -20C (-23V)
[image]
