Philips k9 heeft streep boven in beeld (Toestel of techniek)

door Maurice , Dordrecht, 05-02-2017, 10:40 (2867 dagen geleden) @ kris
Gewijzigd door Maurice, 05-02-2017, 10:44

Kris,

Ik loop al een tijdje mee.
Repareer al TV's, radio's Pu's whatever sinds jaren 80,
instinkers vaker tegen gekomen en ondanks dat je op verkeerde been wordt gezet is kwestie van volhouden en blijven meten en na denken.

Ook uitsluiten wat het niet kan zijn.
De CD speler was wat lastig bij volledig ontbreken van enig schema.
Dan komt het aan op weten hoe iets moet werken.

Wist al snel dat de CPU 3,3V moest hebben maar had niet verwacht dat ze enkel 2 dioden zouden gebruiken om dat te bereiken.
Normaal verwacht je een gedegen voltregelaar en dacht eerst dat dat de betreffende CX1117 zou zijn.
Zeker ook omdat toestel zelf een uitgebreide voeding heeft en waarom dan niet ook
een 3,3V uitgang gebouwd daarop.

Dan de eerste diode had keurig de 0,6V drop, die daarachter viel de spanning over daar ik 0,7V meette.
Die 2e vervangen en had ik op nr 1 2,5V staan.
Typisch beide dus defect,dat verwacht je dan weer niet.
En daarbij ben ik een dergelijke fout nog niet eerder in al die jaren tegen gekomen.
Meestal wijkt toch echt die doorlaat af, of in reverse is er een lek.
Hier verdacht ik eerder een slechte soldering of print.
Vandaar de externe 3v3 om die fout uit te sluiten.

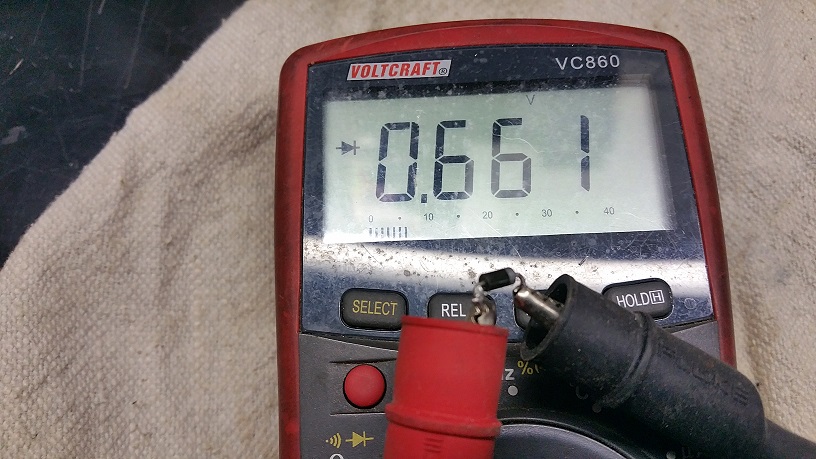

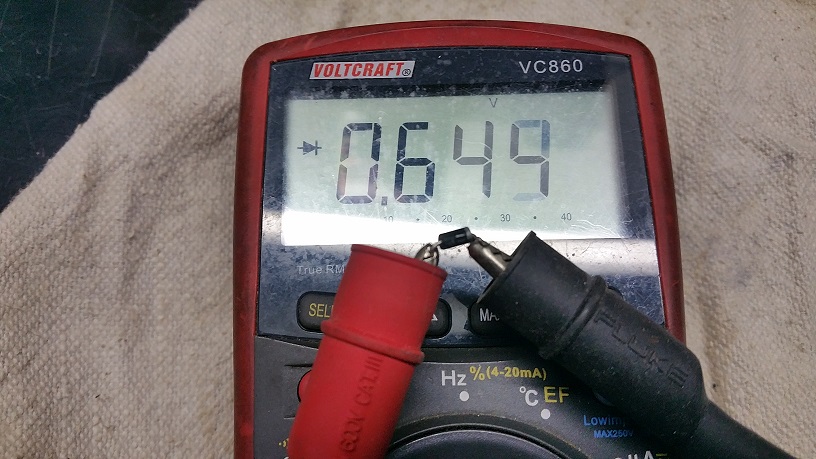

Hier beide Defecte diode.
