Reparatieverslag Philips Radio-Recorder 22RR645/00/19 (Toestel of techniek)

door Cornelisjan , Lunteren, 26-12-2022, 09:22 (488 dagen geleden) @ henk vdb
Gewijzigd door Cornelisjan, 26-12-2022, 09:29

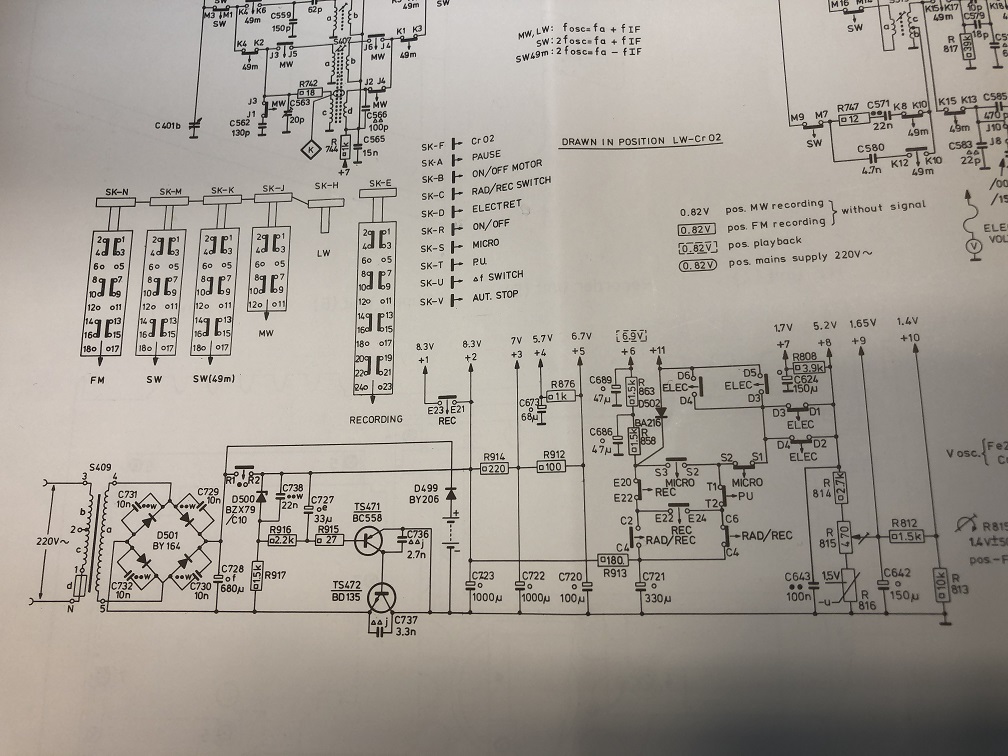

T.o.v.de 644 zie ik op het schema alleen wijzigingen in de voeding. Oorspronkelijk (644) een transformator met keuzeschakelaar voor vier netspanningsvarianten, later (645) een transformator met twee netspaninningskeuzemogelijkheden (middenaftakking). Verder oorspronkelijk (644) een AD162 als regelaar in de voeding, later (645) vervangen door een BD135 met BC558.
In beide gevallen zit de voedigsregeltransistor in de "-" leiding van de voeding. De "-" van de brucel zit dus NIET aan het chassis. Maar de "-" van de gestabiliseerde voeding zit WEL aan massa.

Henk, naar aanleiding van jouw opmerkingen de stabilisatie van deze voeding even getest.

De netspanning kan ik terug regelen tot 120V AC, en de batterijspanning van in totaal 6 x 1,5V = 9V kan dalen tot 5,4V (-40 %) voordat de cassettemotor hoorbaar te langzaam gaat draaien en het geluid aanmerkelijk slechter wordt.

Een prima stabilisatie dus.

Er zit ook een prima luidspreker in deze toestellen.

Er zit idd een zeer goed geluid in dit apparaat.
