Kijkje even onder de motorkappen (Algemeen)

door Hans van Kampen , Voorhout, 15-04-2025, 15:01 (47 dagen geleden) @ Hans van Kampen

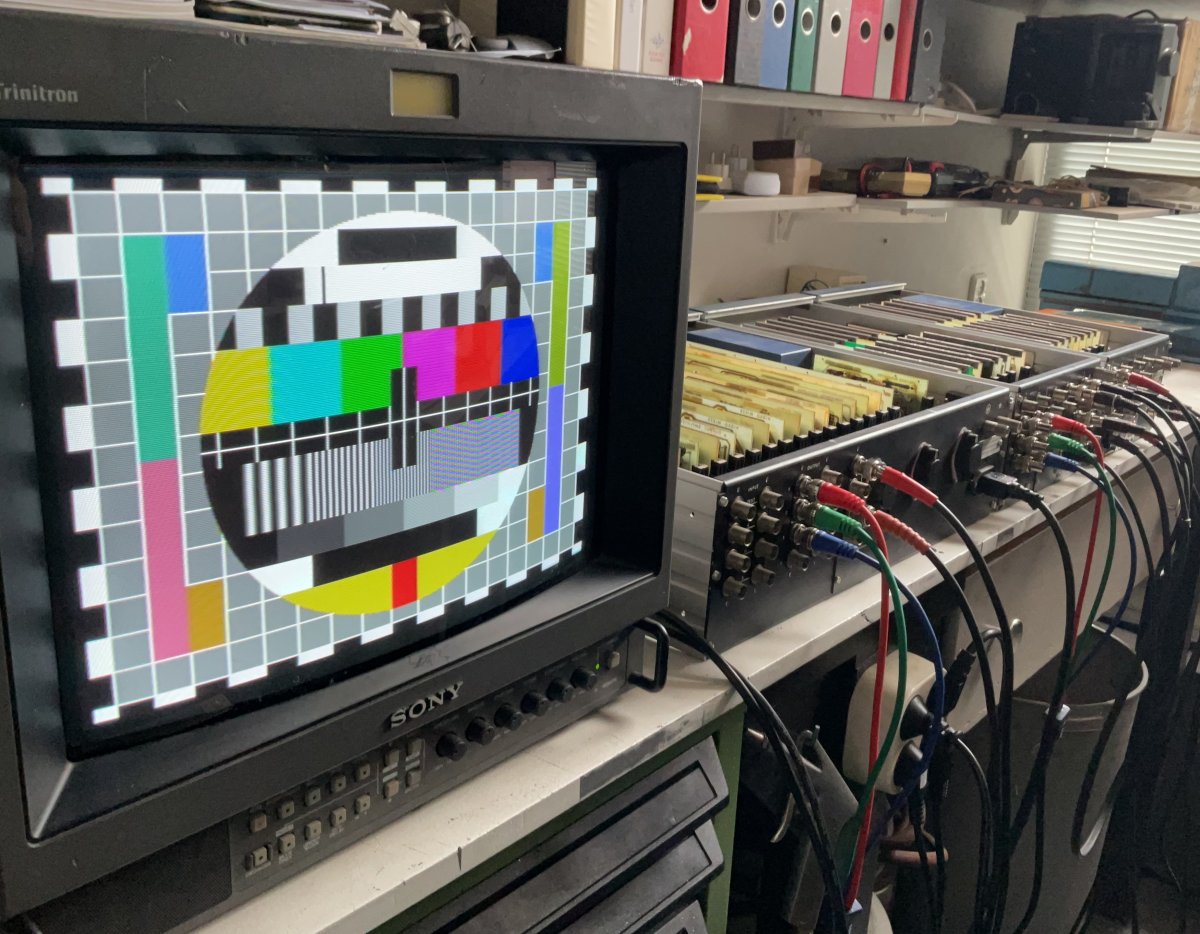

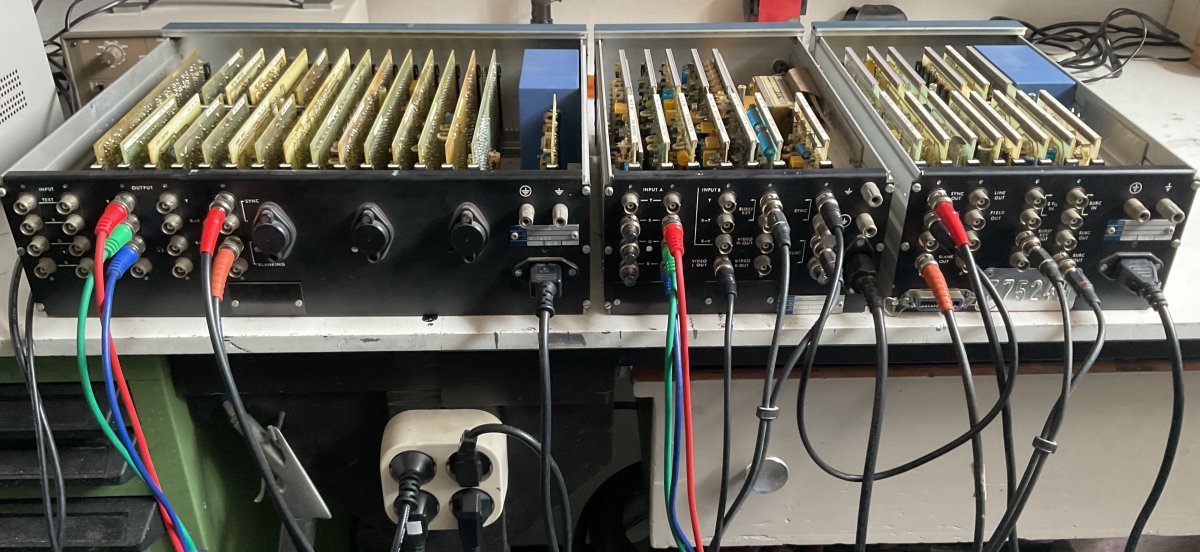

Ik kreeg net van C.O. het verzoek eens een foto te maken van de binnenkant wat niet een doos maar 3 dozen zijn en ik had het spul toch uitgekast en de boardstrippen verwijderd om er in de kunnen werken, ziehier even.

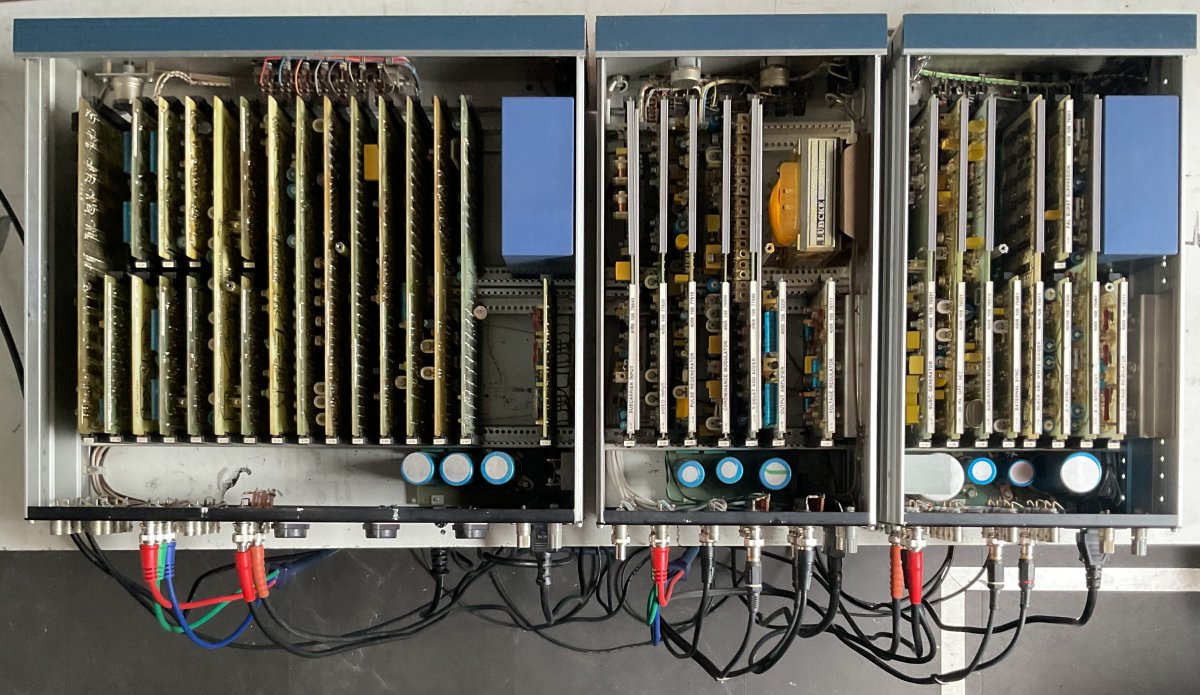

Links de PM 5544 pattern generator, midden de PM 5545 colour encoder en rechts de PM 5532 sync generator.

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht

434 keer gelezen
