Display van een Revox B215 geeft geen VU weer (Algemeen)

door Marotick , Huizen, 25-09-2025, 18:49 (14 dagen geleden) @ Marotick

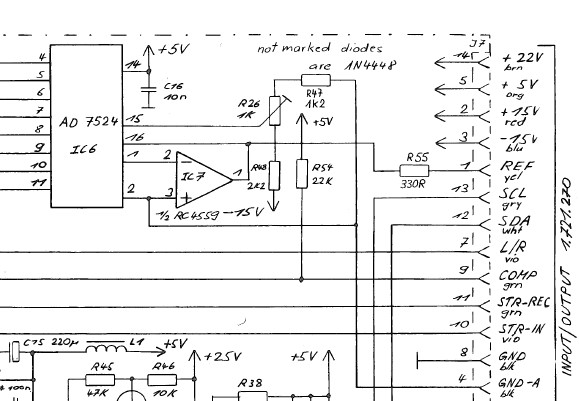

Goed vandaag de boel eens opnieuw bekeken en de IC's lijken goed. Alleen de ingang van IC7 geeft een ruisachtig ignaal, mijn scoop kan er niets mee. Op de uitgang van dat IC pootje 1 staat wel een signaal maar komt dat nu uit het ic of dat het REF signaal dat uit de weergave/ ingangs print komt?
Met R26 zou de uitslag van de VU meter geijkt moeten worden maar die instelling doet niets, maar... als ik het signaal opmeet dat uit de loper komt is dat ca 2,5 Volt positief maar naar het potje gaat een negatieve spanning en aan de andere kant massa. Waarom is die spanning naar pootje 15 van het IC AD7524 positief? Ondanks dat van de pennen 4, 5, 6, 7, 8, 9, 10, 11 een pulsachtig spanning komt ga ik dat IC wel verdenken.
