Display van een Revox B215 geeft geen VU weer (Algemeen)

door Marotick , Huizen, 25-09-2025, 22:51 (14 dagen geleden) @ PE9ZZ

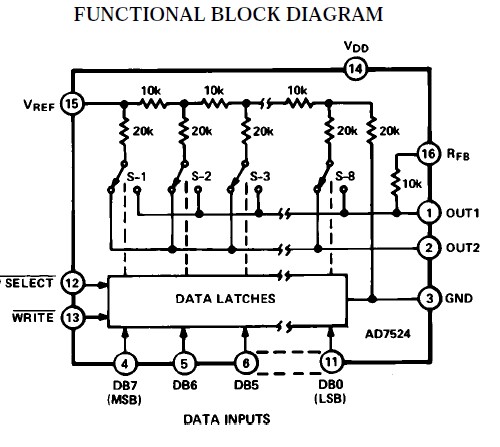

Ja dat zie ik fout. Ik heb hier de SM van de AD7524 voor en ik zie dat de uitgang van dat IC pen 1 en 2 is en als ik daar de scoop op zet zie ik eigenlijk niets. Als ik de gevoeligheid van de scoop flink opdraai dan zie ik iets dat op ruis lijkt.
Pen 15 moet een ingang zijn waar een werkspanning wordt ingevoerd. Die spanning zou negatief moeten zijn vanuit het potje maar is positief en dat is toch wel vreemd. Dan moet door een (lek) spanning komen vanuit de AD7524
Mag ik de conclusie trekken dat IC6 de AD7524 defect is?

Jack
