Philips B4X52AT Leuk toestel (Toestel of techniek)

door verbeek , Zutphen, 12-01-2026, 22:24 (1 dag en 5 uur geleden) @ Maurice
Gewijzigd door verbeek, 12-01-2026, 22:40

Dat heb je slim opgelost Maurice, de 220V naar 254V!

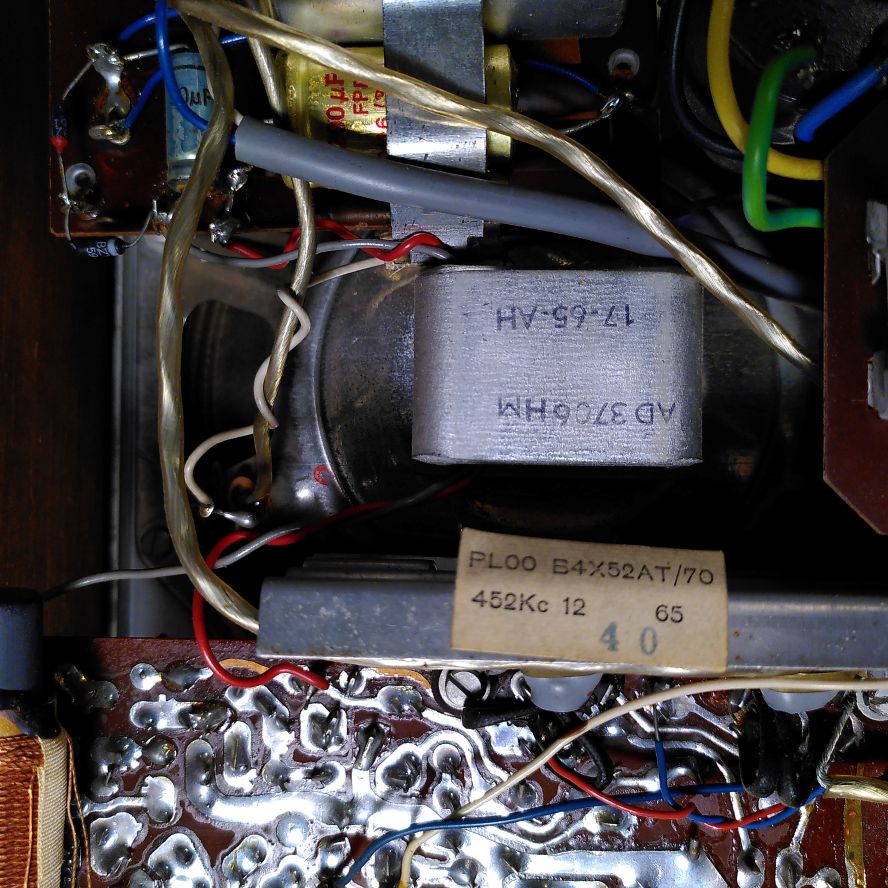

Van dit type toestel zijn er PL (NL/BE) en WA (D) uitvoeringen. De PL zijn voorzien van een gepromoveerde AD2700M, die als AD3706HM (25 Ohm) in de radio geplaatst is.

In de WA serie zit een "echte" AD3700M en wel de AD3700HMD/06. Zoek de verschillen, en dan zie je dat de magneet van de WA een stukje groter is. Alle luidsprekers die met een 2 beginnen hebben een kleine magneet.
De letter H staat voor 25 Ohm en D voor Duits (maak ik er maar van).

De B4X52AT die hier staat heeft als serienr PL10636, waarvan de tochtstrip rond de luidspreker en schaalplaat van schuimrubber gemaakt is. Als je er naar kijkt, verkruimelt het al. Latere uitvoeringen, zoals die van jullie, is dat van dik vilt gemaakt.

Luxe uitvoeringen van de B4X52AT is de B4X53AT; deze heeft een verlicht (buislampje) signaalsterkte metertje en een hoogglanslak voor onze Belgische vrienden. Een andere luxe uitvoering is met twee luidsprekers, de 22RB562 in de vorm van in serie geschakelde AD3700PMD/06 (15 Ohm).

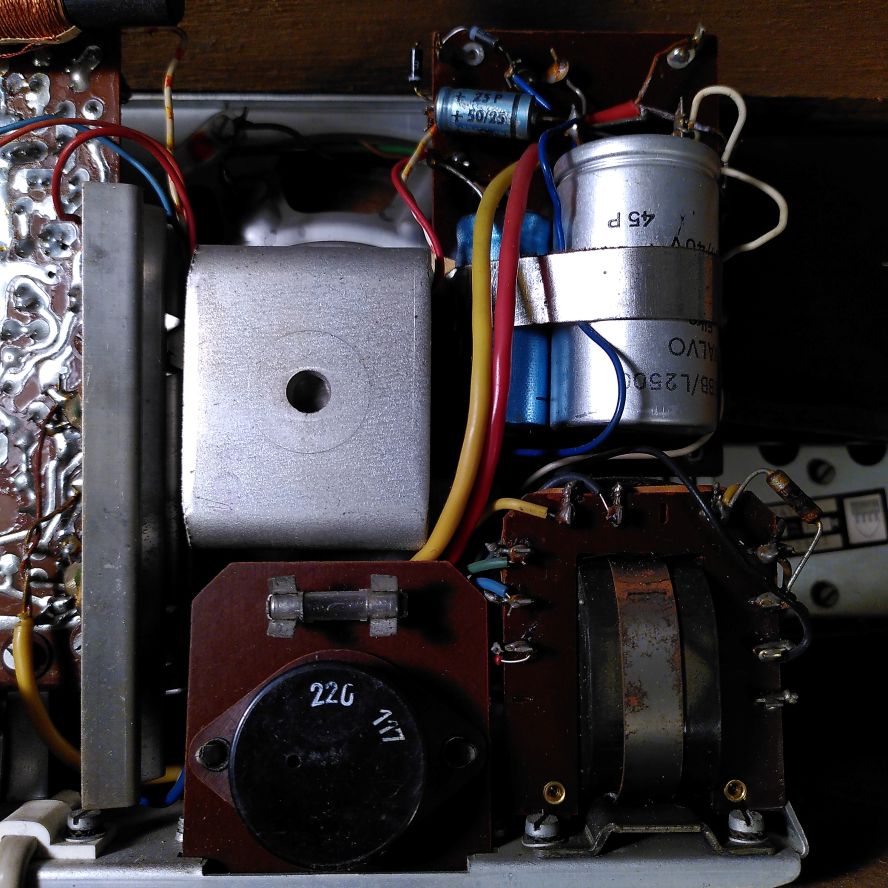

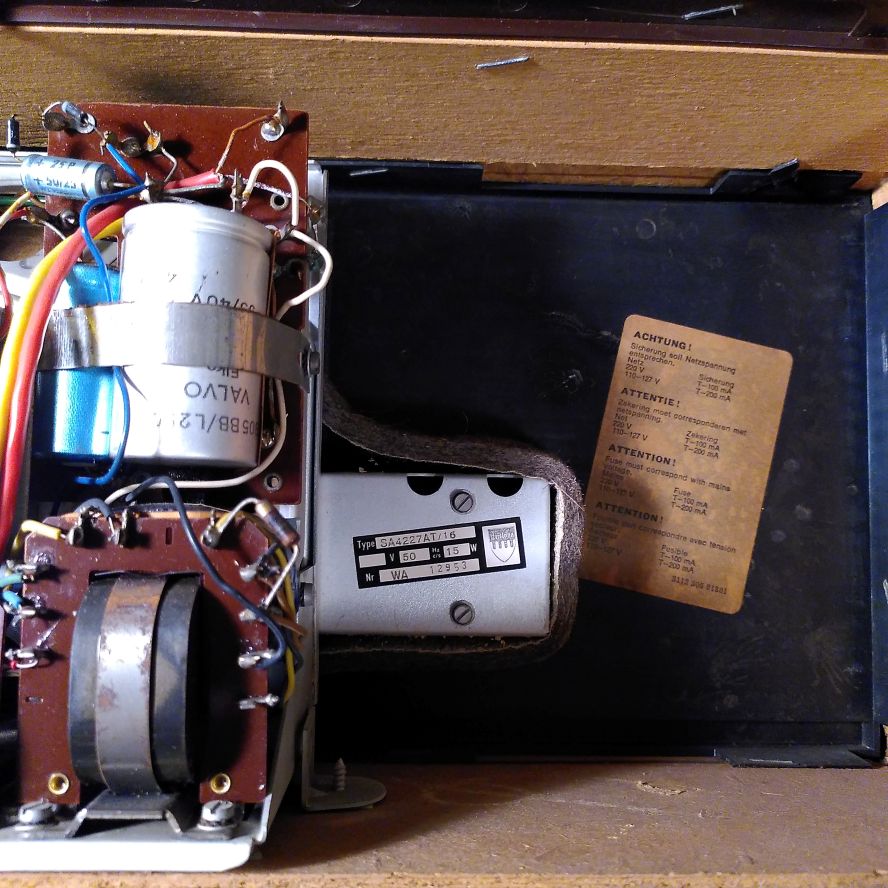

De Siera/Aristona uitvoering is gemaakt in WA, met een iets andere (Duitse) nettrafo, ipv 127V is dit 117V. Ook de 'schijn' luidsprekerbevestiging is verdwenen. En zo zijn er meer kleine variaties te vinden.

Andere variaties op dit thema zijn de Philips B4X52AT, B4X53AT, 12RB462, 22RB562, B4D51AT, B4D53AT, B5D53AT, 12RB562,
Aristona SA4227AT, Siera SA4227AT, Mediator MD4227AT en misschien nog wel wat meer.

Op alle modellen kan je een 5 Ohm luidspreker aansluiten, er komt dan een R van 22 Ohm in serie met de 5 ohm LS.

Gr. Paul
