X22K201/05 k9 hikken (Toestel of techniek)

door Maurice , Dordrecht, 14-03-2020, 16:04 (1504 dagen geleden) @ Maurice

Ik zie het al in de schema's.

Kan mij niet zo snel heugen dat vaker gezien te hebben, toch Staaaapels gerepareerd.
Nu ja al weer enige decennia terug :-D

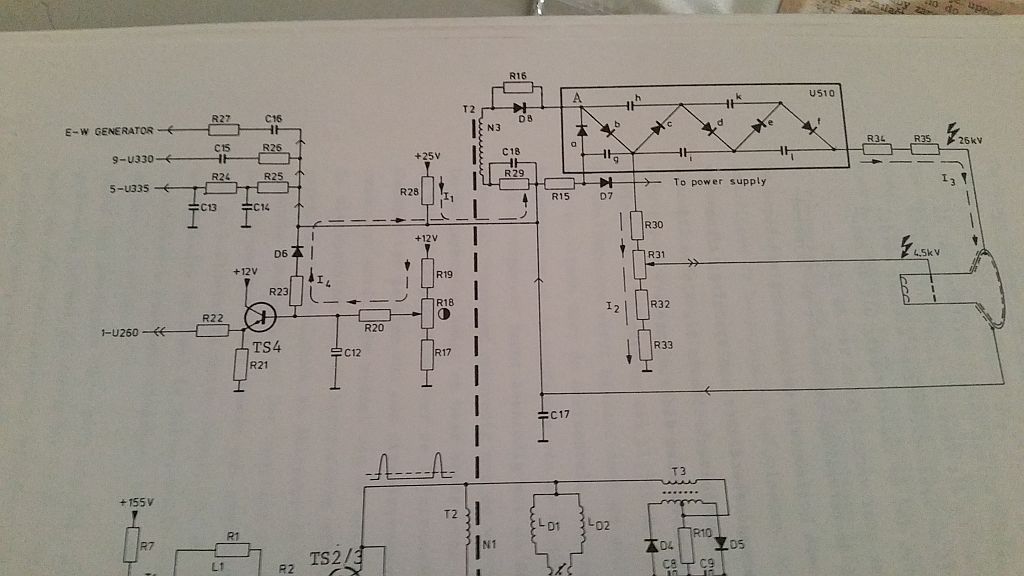

De originele schakeling uit het K9 cursus boek.
[image]

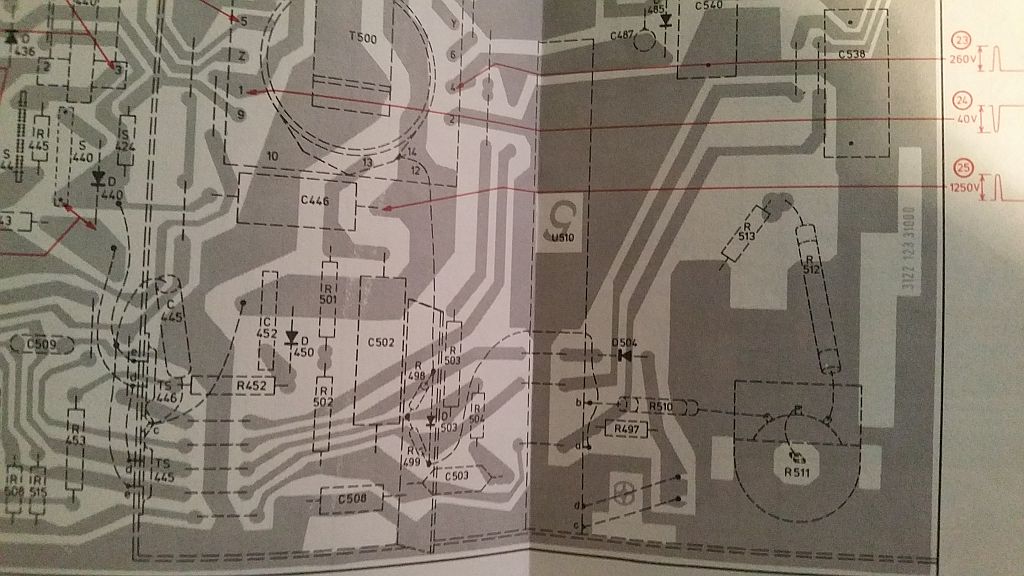

Zo in het echie
Let op D503 die diode dus op dat extra print kaartje.
[image]

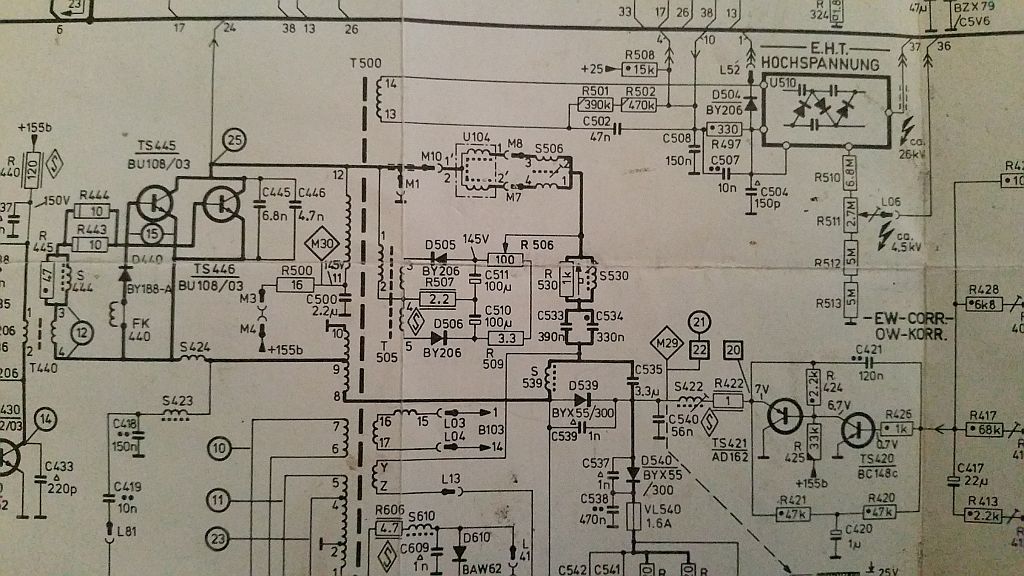

Zo op de print:
[image]

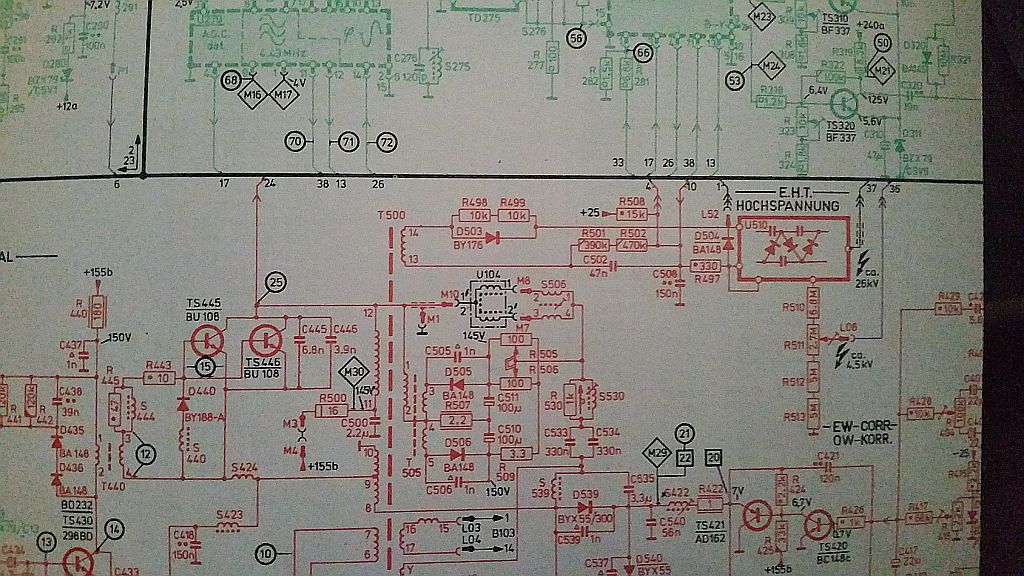

En zo zoals ik de K9 het meeste ken:
Zonder die extra diode en schakeling.
[image]
