Transformator (Algemeen)

door Pim @, 24-02-2021, 12:34 (1129 dagen geleden) @ Pim

Beste Forum leden,
Bedankt voor jullie reacties, dat geeft gelijk meer inzicht in de mogelijke problemen die kunnen ontstaan.

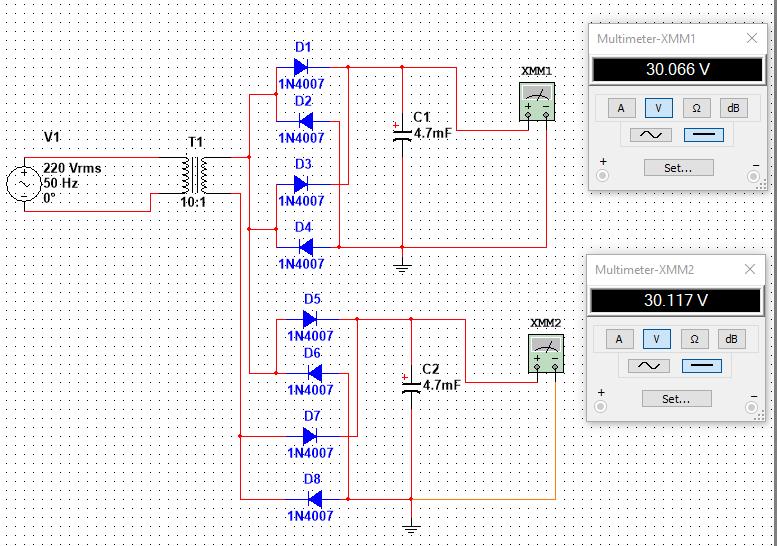

Heb het nog een keer getekend met losse diode`s.

[image]

Het is in deze opzet niet mogelijk om er een plus en een min van te maken.
Maar wat als er twee spanning stabilisatoren achter hangen, dan gaat het wel maar de spanningen zijn niet helemaal gelijk, zou je kunnen concluderen.

Het is de bedoeling dat er achter de twee diode bruggen, twee spanning stabilisatoren komen,
2 x uA78HGA, daar wil ik een regelbare voeding mee maken, de spanningen worden van de zelfde trafo wikkelingen afgenomen, in dit geval 24 volt. dan komen de twee uA78HGA daar achter.

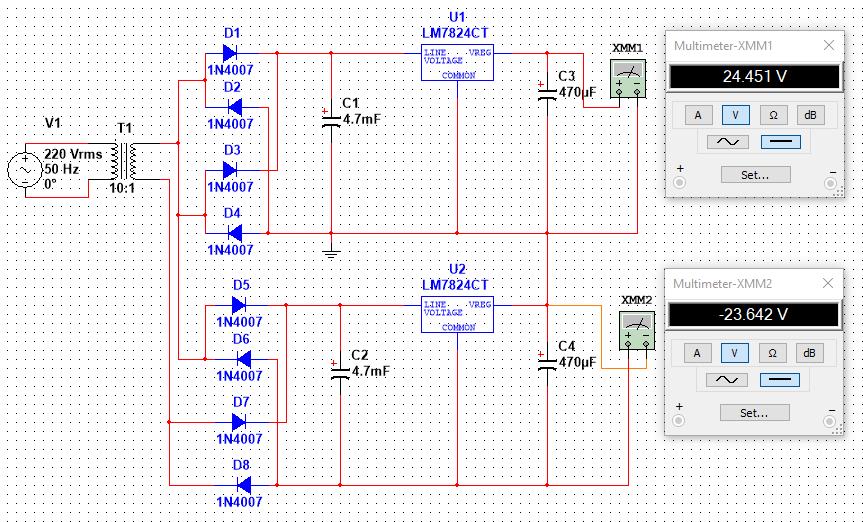

Dan zou het prettig zijn als er ook een - spanning kan worden gemaakt zoals op het bijgevoegde schema.
Maar anders moet ik gewoon overgaan op een andere trafo met twee verschillende wikkelingen, maar deze trafo met enkele wikkeling was aanwezig vandaar het uitzoeken van de mogelijkheid.
Groet,
Pim
