Mijn PHILIPS PM 5544 nu OK (Algemeen)

door Hans van Kampen , Voorhout, 13-04-2025, 17:03 (2 dagen geleden) @ Hans van Kampen

Hallo forumlezers,

100% tevreden nu.

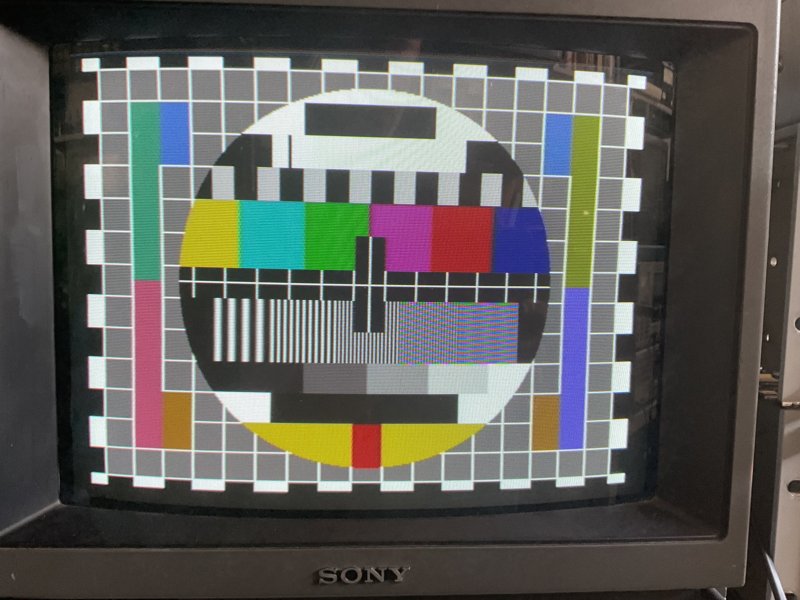

Ik heb het de ceramische C-tje (C-3) (op eerder advies) wat volgens het schema een waarde zou moeten hebben van 68pF uitgesoldeerd en gemeten met een maar even geleende meter en meet 79pF. Naar mijns inziens was de capaciteit te hoog geworden maar een lagere vervanger kon ik niet vinden maar vond wel een C-trimmer gemeten van 10 tot 85pF regelbaar en die heb ik in de plaats gezet van C-3 weliswaar aan de soldeerzijde en nu is de rechterkant van de cirkel in 'n enorm berijk te regelen wat heel mooi is i.p.v. steeds maar (als je ze voorhanden hebt) andere C's in en weer uit te solderen wat de print niet ten goede komt.

[image]

[image]

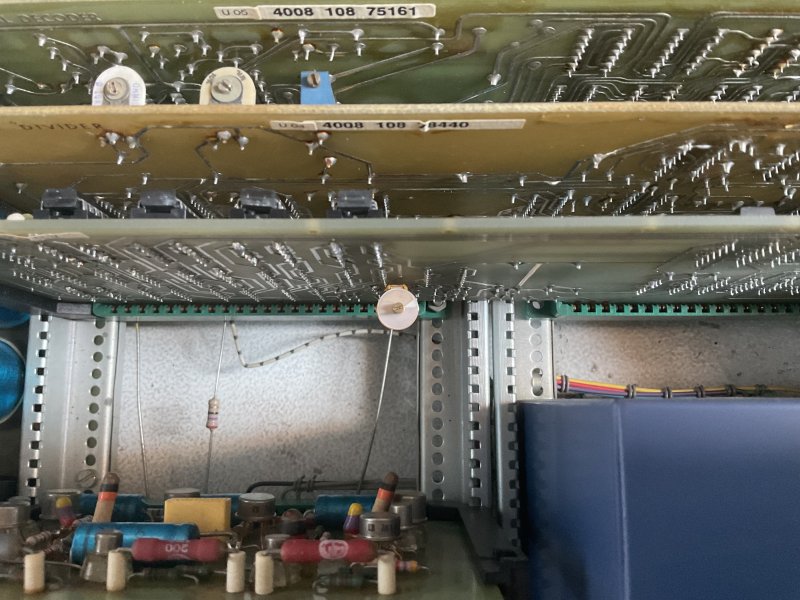

In het midden het variabele C-tje wat een verlopen ceramische buis condensator heeft vervangen.

Ik wil een ieder hartelijk danken voor hun tips waarvan ik ook een hoop heb geleerd en begrepen is wel dat dit probleem ook op C.O. heeft gestaan alwaar ook geweldige hulp.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

118 keer gelezen
