Beocenter 2100 - Bijna opgelost... (Toestel of techniek)

door soundman2 , Wouw, 16-02-2016, 15:58 (3214 dagen geleden) @ ElektroNick
Gewijzigd door soundman2, 16-02-2016, 16:29

Beste transistorvrienden,

Nog steeds ben ik bezig aan mijn Beocenter 2100.
Sinds enkele dagen ben ik lid geworden van Beoworld en heb ik het schema kunnen downloaden van de Beocenter 2100.

De fout zit wel degelijk in de voeding.

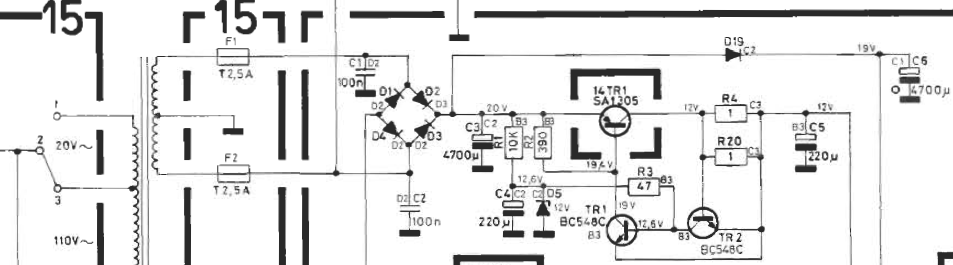

Het 12V deel van de voeding is defect. Zie foto hieronder:

Aan de collector van powertransistor TR1 moet 12V staan en daar staat 20V.
Als ik deze powertransistor losmaak en ik het toestel voed met mijn labovoeding op 12V dan is er geen brom!

Ik verdacht eerst powertransistor TR1, maar ik heb die even vervangen door een andere en dat verandert niks. Ook de kleine transistoren TR1 en TR2 heb ik eventjes vervangen, zonder resultaat.
Op de kathode van de zenerdiode staat 14,7V terwijl daar 12,6V zou moeten staan.
Ook de zenerdiode heb ik dan even uitgewisseld, maar dat verandert nog steeds niks.
De elco's C3 en C4 tenslotte even uitgewisseld. Nog steeds 20V op de uitgang.

Dan de weerstanden R1, R2, R3, R4 en R20 even gecontroleerd en ook die zijn allemaal in orde.

Alleen bij R1 is er iets raars aan de hand. Als ik hem uit circuit haal meet ik netjes 10k. In circuit meet hij meestal iets in de Mega Ohms... Soms zakt hij tot 10k, soms meet hij maar 4k...

Nochtans maakt deze weerstand goed contact met de printbanen.
R1 heb ik voor de zekerheid vervangen, maar dat geeft ook geen verandering.

Alle componenten in dit voedingsgedeelte zijn dus eigenlijk nagekeken en toch geeft de uitgang nog steeds geen 12V...

Wat is hier aan de hand...?

Alvast bedankt voor het meedenken!

Nick

Je hebt op de zenerdiode gemeten, ten opzichte waarvan?.
Dat moet de minus zijde van de 4700uF zijn. Meet ook eens aan de andere zijde van de zener. Daar moet dan nul volt staan. Anders is er wat mis in de aardverbinding van de zener en de elco van 220 uF. Met de scope kun je prachtig meten of aan beide zijden van de zener geen rimpel staat. D1 en D4 moeten ook een directe verbinding hebben met de minus van 4700uF. Op die verbinding loopt de volle laadstroom van de elco. De minus van de elco moet dus het centrale aardpunt van de voeding zijn. Dat stukje printlayout kan ik helaas niet zien.

TR2 Bc548 dient alleen voor stroombegrenzing in het geval van sluiting, die mag je dus even weglaten. Het blijft toch een marginaal circuit. De rimpel vóór de powertor wordt door R2 390 Ohm ook op de basis gezet. Ideaal is dat niet. Ook de zener wordt gevoed door de ruwe spanning. De versterking moet groot genoeg zijn om de laatste restjes weg te regelen. Kennelijk hebben ze bij B&O weinig ervaring met het bouwen van een goede voeding.
Repareren lukt beter als je weet hoe het werkt.
Bij inschakelen is de powertor gesperd en wordt de zenerspanning via R4 47 Ohm op de basis van TR1 gezet. De emitter van TS1 is op dat moment nog nul volt. De transistor T1 zal gaan geleiden. Tr1 trekt de basis van 47TR1 (powertor) naar beneden waardoor deze gaat geleiden. Dat gaat zo door tot de uitgang (12 volt) zover gestegen is, dat de uitgangsspanning gelijk is aan de zenerspanning minus de VBE spanning van TR1, dus in het ideale geval 12-0,7 =11,3volt.
De stroombegrenzing wordt verzorgd door T2. Als door een te grote stroom de spanningsval meer dan 0,7 volt over de weerstanden R1//R20 wordt, zal T2 gaan geleiden en de zewnerspanning via R3 47Ohm naar beneden trekken. De uitgangsstroom kan daardoor nooit groter worden dan 0,7/0,5=1,4 Amp.
Overigens kan de spreiding op zenerdiodes vrij groot zijn, soms wel 10%

Soundman2
