De transistor wordt gevoed via de transformator.
Op de basis van de transistor staat dus een wisselspanning van 40kHz. Tijdens de negatieve periodehelft wordt de transistor afgeknepen en vloeit er geen stroom door de emitter.
Alleen als de basis positief wordt aangestuurd vloeit er een stroom door de emitter en daarmee door de gloeidraad.
Die pulserende stroom wordt afgevlakt door de condensator van 0,27µF.

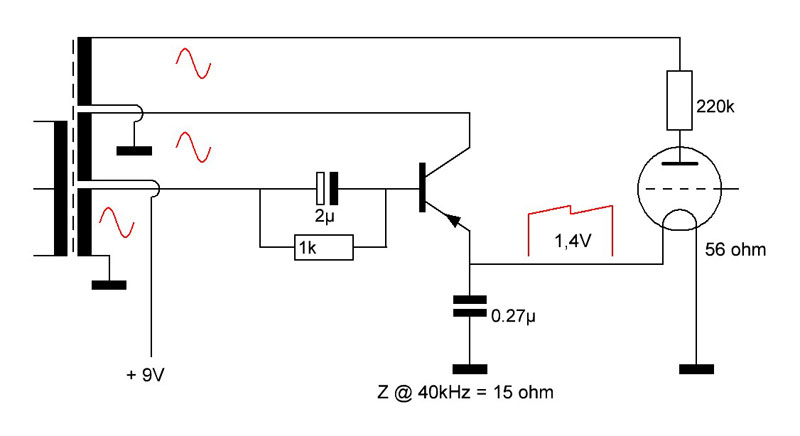

De emitterspanning zal er ongeveer uitzien als op het onderstaande schemaatje.

De DM71 kan ook alleen maar anodestroom trekken tijdens een positief gaande spanning. Als de anodespanning negatief is loopt er geen anodestroom.
Maar dit is verder niet interessant, de DM71 is voor de oscillator van geen belang. De gloeidraad van de DM71 dient hier alleen als emitterweerstand.
