Typenummer gevonden…en Service Doc. (Algemeen)

door henk vdb , Breda, 27-09-2026, 19:50 (5 uur en 18 minuten geleden) @ Maarten Bakker
Gewijzigd door henk vdb, 27-09-2026, 20:07

Service doc gevonden op het onvolprezen archive.org:

TV510U SM SONY

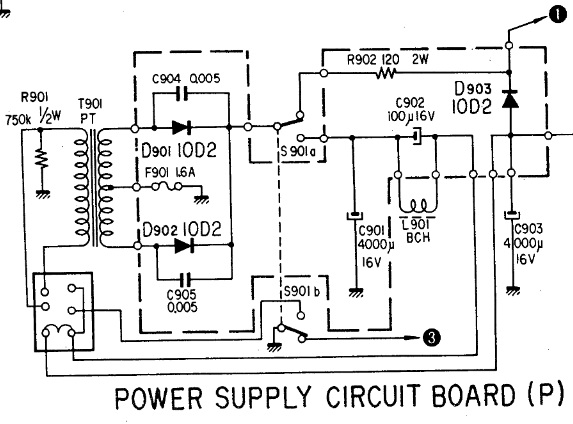

En hier het relevante stukje schema:

De elco achter de trafo en diodes is 4000 μF/16V waar je wel uit kan concluderen dat de trafo secundair 9V - 0 - 9V zal zijn.

------------------------------------------------------------------------------------------------

Als je twee diodes toevoegt kan je een trafo van 9V zonder aftakking gebruiken.

De twee extra diodes anodes aan elkaar en knooppunt aan de linkerkant van zekering F901. De ene kathode aan anode D901 en de andere aan de anode van D902.
Trafo secundair ene kant aan anode D901 en andere kant aan anode D902.

De trafo moet dan dus geschikt zijn voor minimaal 1A.
