Hans,
ik heb ook nog gezocht naar de datasheet van de gebruikte buis, de Sony 140CB4.

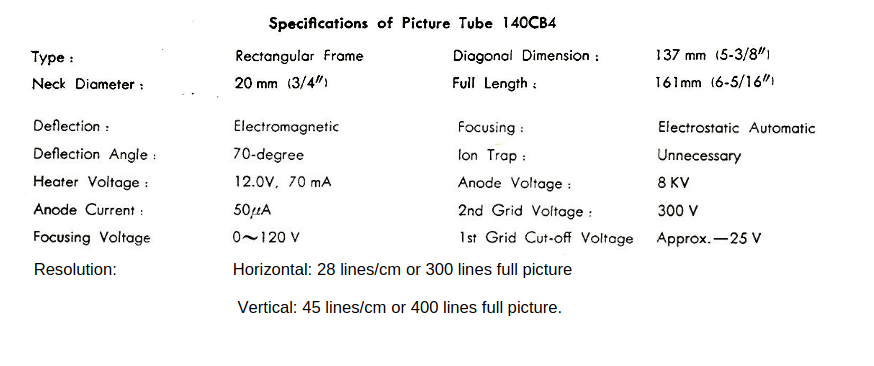

Helaas geen officiele datasheet gevonden, enkel deze samenvatting:

[image]

De gloeidraad heeft 12 volt nodig en is in het schema via een extra diode (D903 in het schema van het powerdeel) aan de afgevlakte voeding aangesloten.

S901 zou volgens mij net in de andere stand moeten staan als getekend op het schema om de TV op het net te laten werken. Het is niet duidelijk hoe de accu (BP-21) aangesloten zit, en de functie van de weerstand R902 van 120 ohm 2W is zo ook niet erg duidelijk...
